机械锁举升释放式快锁连接机构

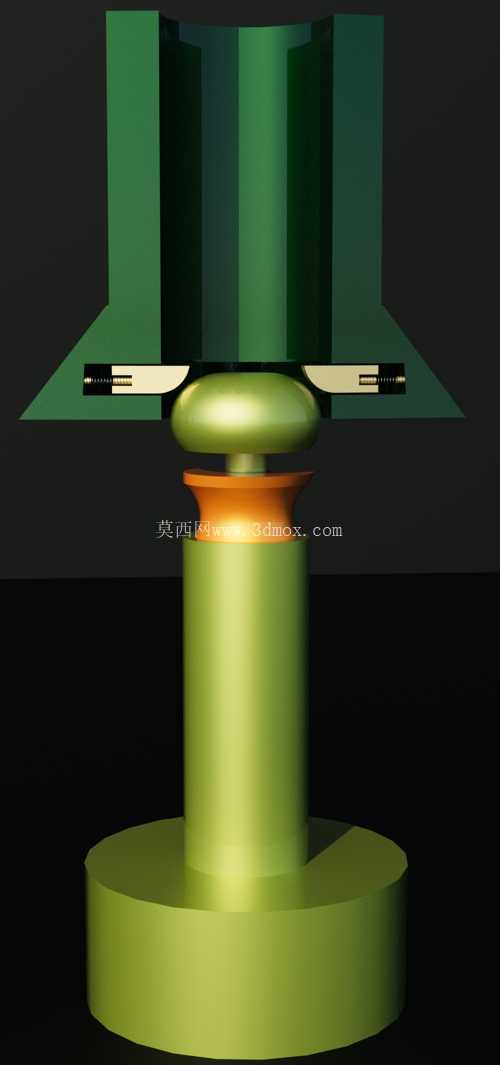

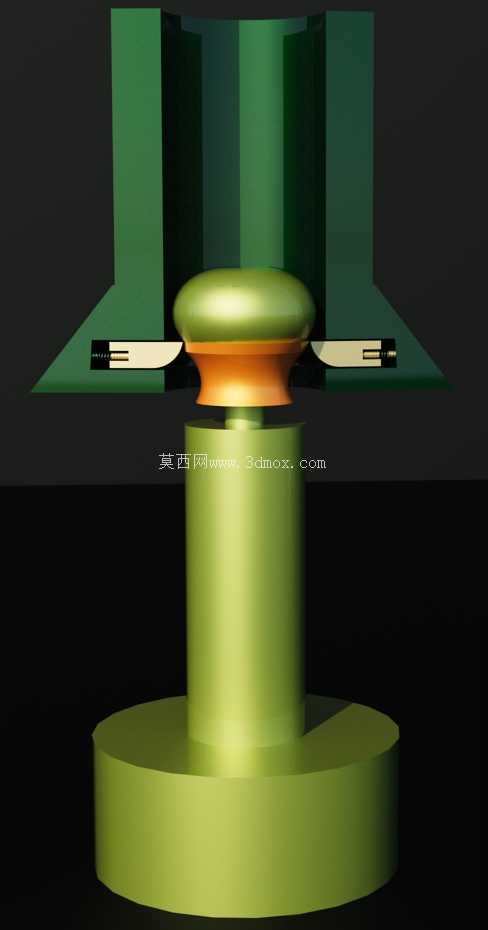

　　这套机械锁举升释放机构，核心解决的是工业场景里频繁拆装的部件快速锁固与脱开需求，在工装夹具快换、生产线治具定位、小型设备模组快拆这类需要反复拆装的工位上，这类纯机械触发的锁止结构比电控、气动锁具可靠性更高，不需要额外布设动力管线，完全靠机械动作完成锁止与释放，在无气源、无供电的野外检修场景或者紧凑型设备内部也能正常使用。从结构动作逻辑来看，第一次按压触发时，机构内部的卡爪会沿导向斜面径向张开后回弹，牢牢卡入对接部件的卡槽内，此时锁止状态下可以承受轴向的拉脱载荷，常规作业中的振动、外力拉扯都不会导致意外脱开，完全能满足工装定位时的紧固要求，不需要额外加装螺丝或者卡扣固定，对接过程只需要一次按压动作就能完成锁止，比传统螺栓紧固的效率提升数倍，适合产线上频繁换型的工位使用。

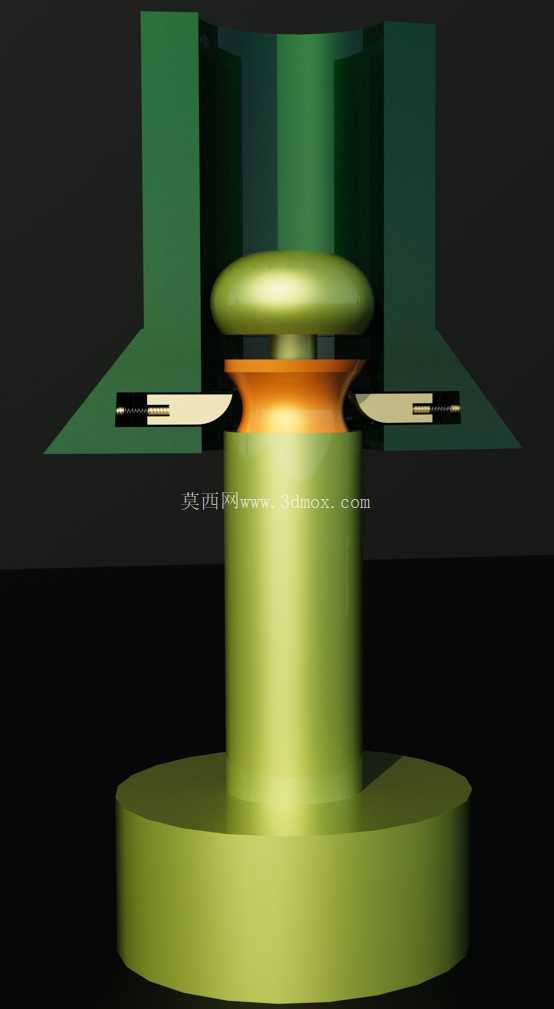

　　当需要解除锁止时，只需要再次对锁头施加轴向的按压力，内部的导向凸轮会带动卡爪径向收拢，完全脱离对接部件的卡槽，此时两个连接部件就可以直接分离，整个解锁过程不需要额外工具，单手就能完成操作，对于需要快速拆装的检修场景来说，能大幅降低拆装的辅助时间。设计这套结构的时候，核心要考虑的是卡爪的行程与锁止深度的匹配，卡爪的张开量要保证对接时能顺利越过对接端的凸缘，锁止深度要足够承受额定的拉脱载荷，同时内部的复位弹簧刚度要匹配触发力度，按压力度不能太大导致操作费力，也不能太轻导致误触发，导向柱的同轴度公差要控制在合理范围，保证每次按压动作都能顺畅触发凸轮的换向，不会出现卡滞或者锁止不到位的情况。

　　从安装边界来看，这套机构的主体为圆柱式结构，底部法兰可以通过沉头螺丝固定在安装基座上，安装时需要预留足够的轴向按压行程空间，径向方向要预留卡爪张开的避让空间，对接部件的卡槽尺寸要和卡爪的锁止尺寸匹配，卡槽的倒角要做15到30度的导向角，方便对接时卡爪顺利滑入，安装面的平面度公差要控制在0.1mm以内，避免安装倾斜导致机构动作卡滞。在实际应用中，这类结构常被用在小型工装的快速定位、检测治具的快换、设备盖板的快装结构上，相比磁吸式的连接结构，它的锁止力不受金属碎屑影响，在机加工工位这类有切削碎屑的场景里也能稳定工作，不会因为碎屑吸附导致吸力下降；相比卡扣式结构，它的锁止和解锁都是同方向按压触发，不需要额外的拨扣或者扳手，操作逻辑更简单，单手盲操作也能完成拆装。

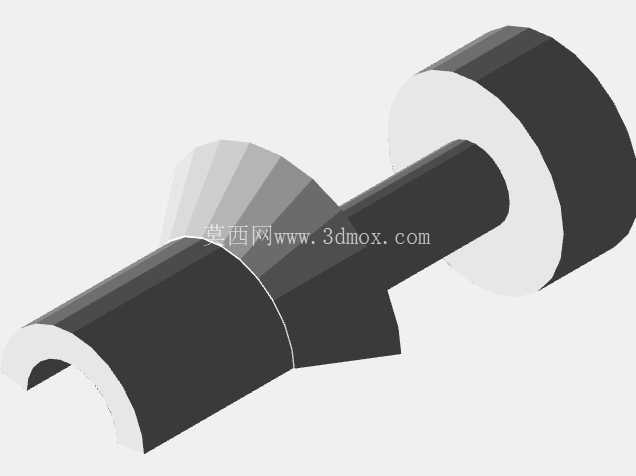

　　结构的运动副都做了耐磨设计，卡爪和凸轮的接触部位做了硬化处理，长期反复触发也不会出现磨损导致的锁止间隙过大，正常工况下的触发寿命可以满足数万次的拆装需求，不需要频繁维护更换内部零件。在做三维建模的时候，要重点验证卡爪在锁止和解锁两个位置的运动干涉情况，模拟按压过程中卡爪的运动轨迹，确认在整个行程里不会和外壳、对接部件发生卡滞，同时要校核弹簧的压缩量，保证在锁止位置弹簧有足够的预紧力顶住卡爪，不会因为振动导致卡爪意外回缩解锁，解锁位置弹簧的压缩量不能超过极限压缩量，避免弹簧过早疲劳失效。
