多用途导向滚轮结构设计

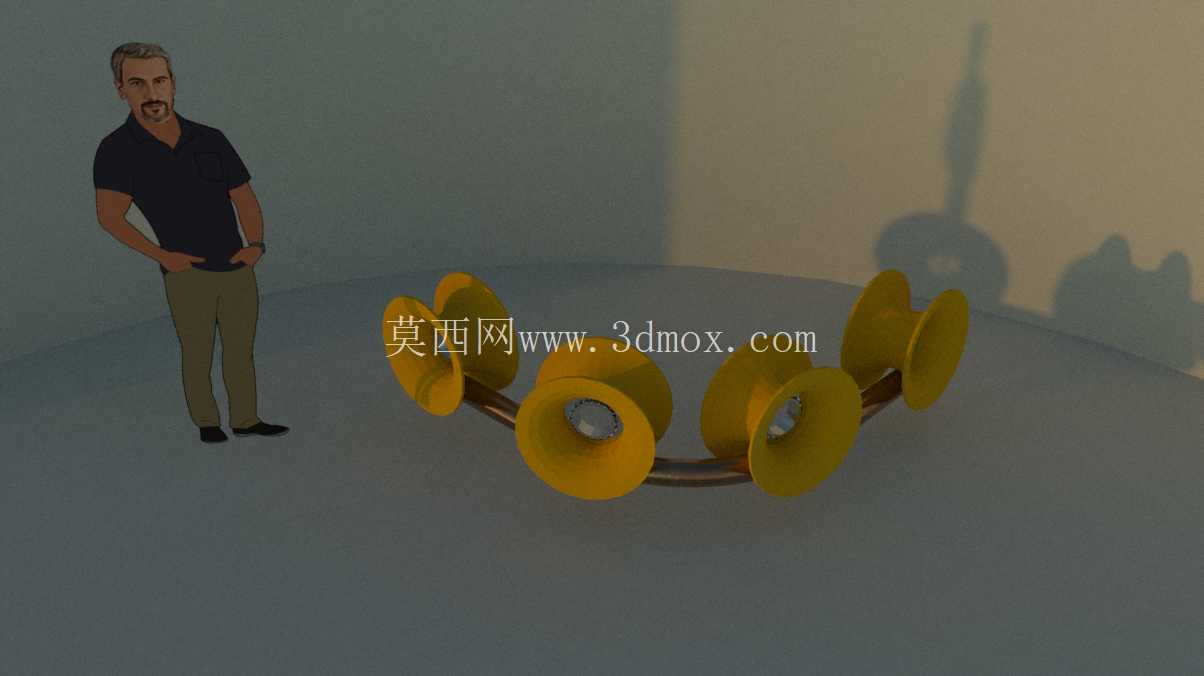

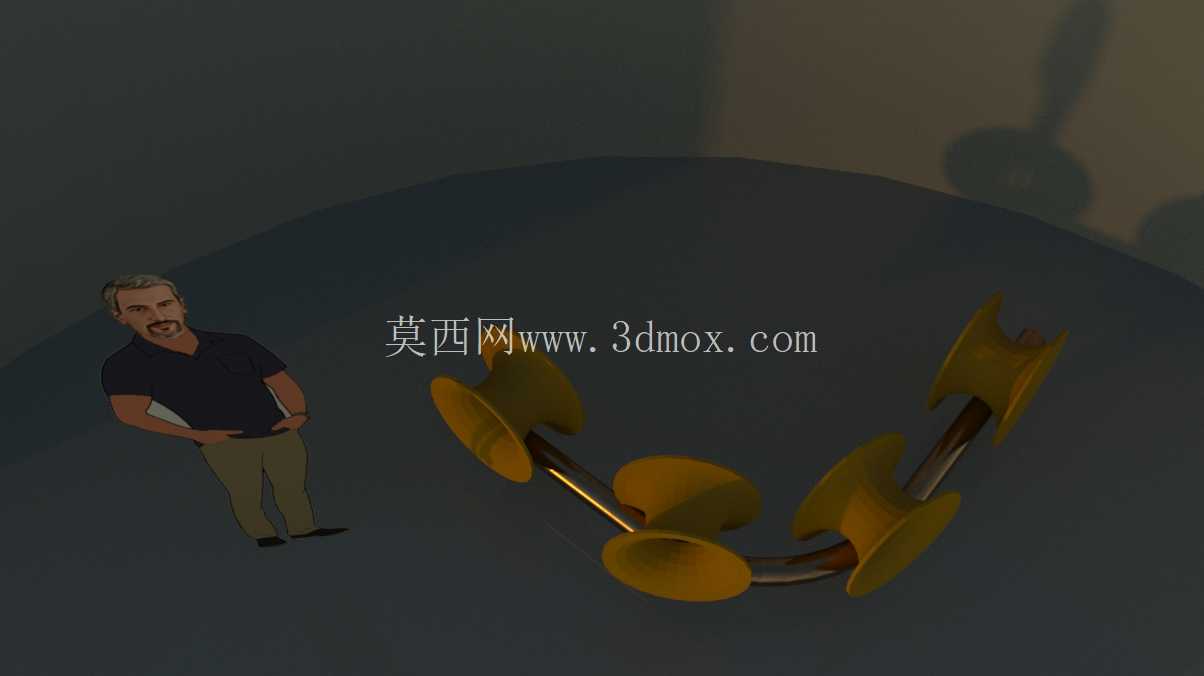

这类多用途轮体常被用在线材输送、管道导向、轻型物料滑移支撑的场景里，不少自动化输送线的侧边导向位、线缆收放架的过线位、小型滑移机构的承载位都能见到同结构轮体的应用。轮体采用中间内凹的双法兰轮廓设计，内凹弧面的曲率匹配常见圆截面工件的外圆弧度，不管是过线、托住圆管还是作为滑移支撑面，都能避免工件在轮面出现径向窜动，两侧的法兰边能起到轴向限位作用，不需要额外加装挡圈就能防止工件从轮面滑脱。

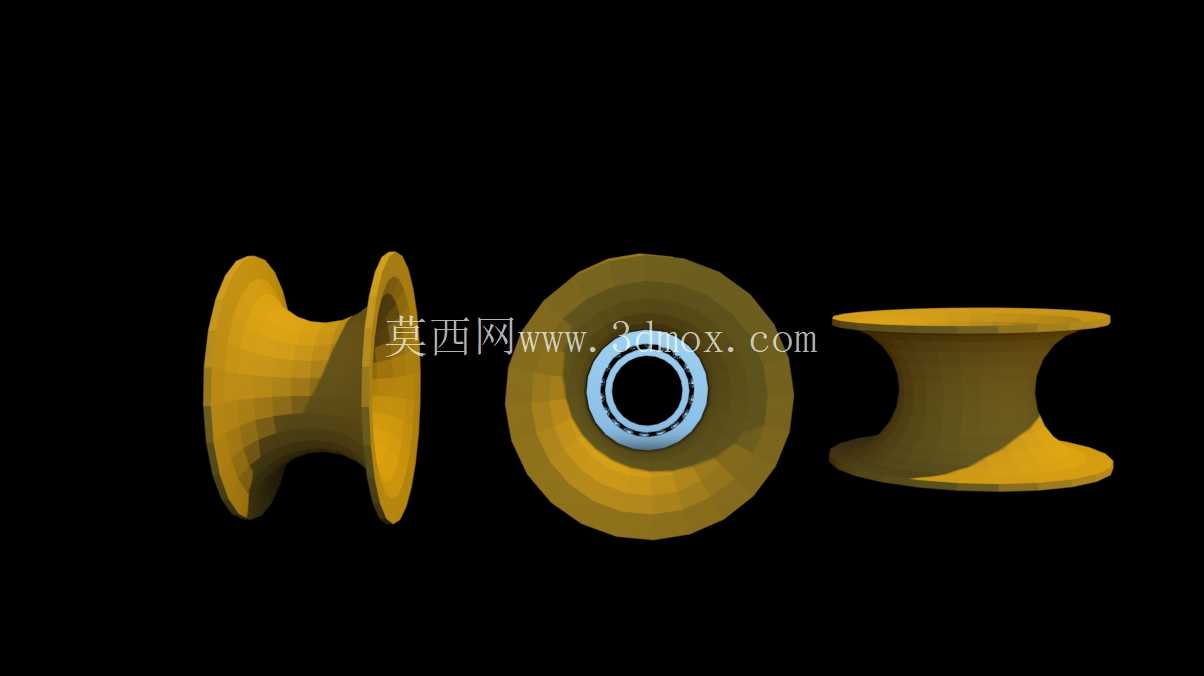

从结构设计逻辑来看，轮体中心预留了标准轴承安装位，安装孔的同轴度公差控制在0.02mm以内，能适配常规的深沟球轴承压装，压装后轴承内圈可配合固定销轴完成安装，轮体转动时的径向跳动量能控制在极小范围，不会出现运行卡顿或者偏磨的问题。轮体的壁厚做了均匀化处理，最薄位置的壁厚不小于5mm，既保证了整体结构强度，在承受10kg以内的径向载荷时不会出现形变，又控制了整体重量，降低转动时的惯量，哪怕是在高速过线的场景下，也不会因为惯量过大导致线材拉扯变形。

安装边界上，这类轮体的轴向总宽度控制在40mm以内，最大外圆直径在60mm左右，安装销轴的直径适配常见的8mm、10mm标准光轴，不需要对安装机架做特殊的扩孔或者焊接改造，直接用标准轴套或者卡簧就能完成固定。轮面的内凹弧面深度为8mm，能适配直径6mm到20mm的圆截面工件，不管是PVC线管、钢丝绳还是尼龙线材，都能和轮面形成足够的接触面积，减少接触应力，避免工件表面被轮边硌伤。

实际使用中，这类轮体不需要额外做润滑维护，压装的密封轴承能适应车间多尘、有少量切削液飞溅的工况，轮体本身采用硬质耐磨材质，表面粗糙度控制在Ra1.6，和工件接触时不会刮伤工件表面，长期运行的磨损量极小，正常工况下使用寿命能达到上万小时。不少做小型输送设备、线缆收卷设备、管道敷设工装的工程师，在做导向结构设计时都会优先选用这类轮廓的轮体，不需要重新开模定制，直接按照安装尺寸选型就能适配，能大幅缩短结构设计的周期，也能降低后续的配件维护成本。

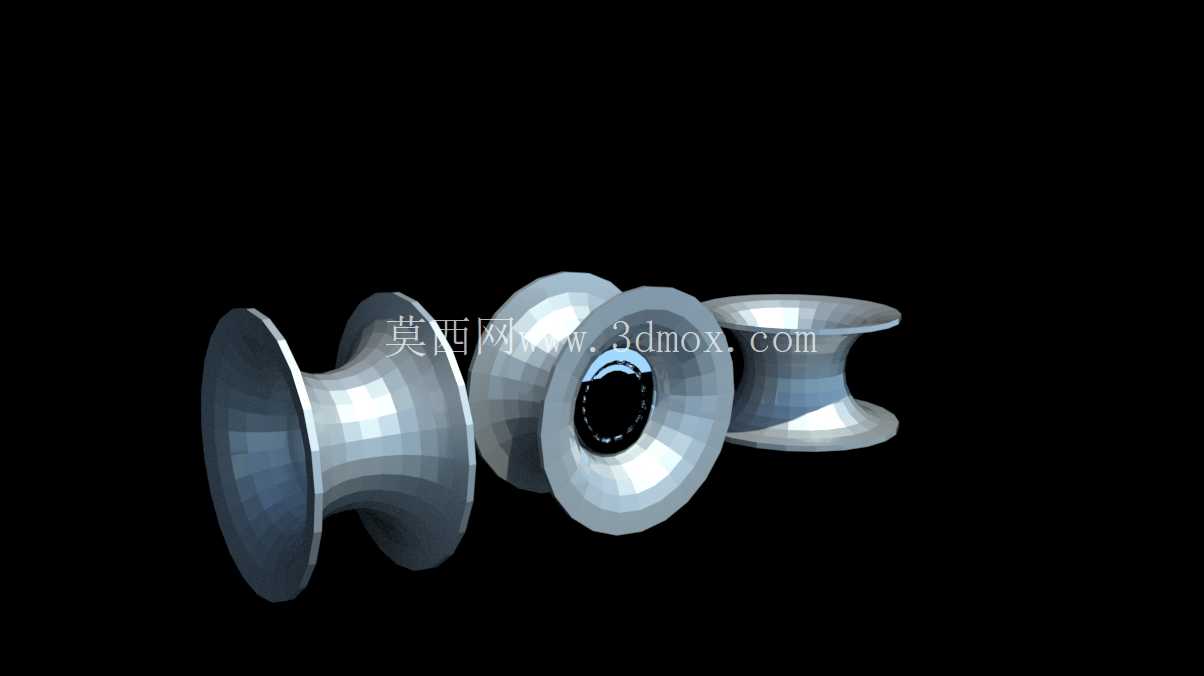

在做三维建模的时候，轮体的曲面过渡做了连续相切处理，法兰边和内凹弧面的衔接位置没有尖锐棱角，避免应力集中，在承受冲击载荷的时候不会出现应力开裂的问题。中心安装位的轴承挡边高度按照轴承标准设计，压装轴承时能保证轴承端面和挡边完全贴合，不会出现轴承装偏或者轴向窜动的问题。轮体的端面做了轻微的倒角处理，安装时不会刮伤安装支架的表面，也能避免安装过程中边角磕碰掉屑影响装配精度。
