3mm厚板材一体成型排雷钩结构设计

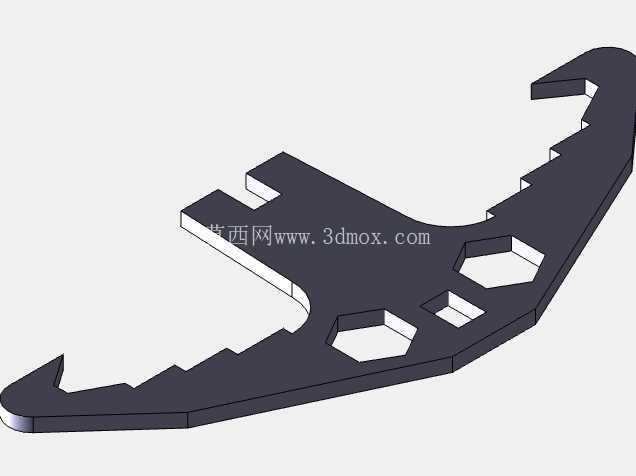

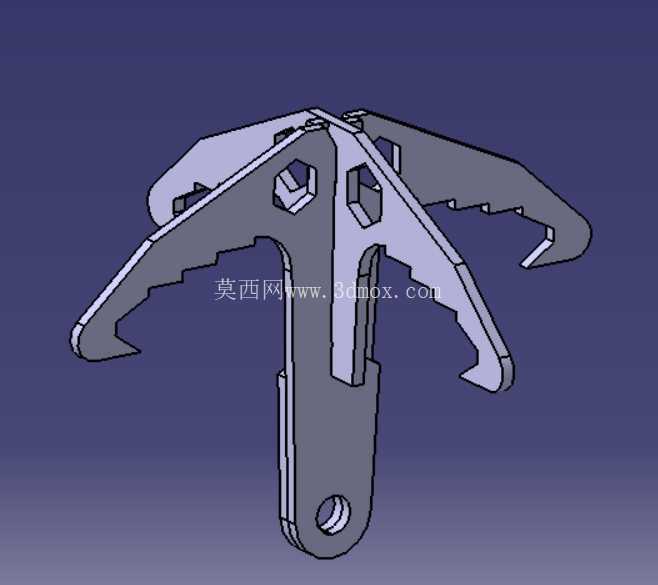

这款排雷钩采用3mm厚度板材一体线切割成型，整体结构无焊接拼接部位，所有受力部位均通过板材轮廓直接成型，避免了焊接带来的应力集中与强度折减问题，适配野外复杂作业环境下的粗暴使用需求。从实际作业场景出发，排雷作业过程中操作人员需要在保持安全距离的前提下，钩拉、挑动可疑爆炸物周边的伪装覆盖物，或是拖拽疑似爆炸物的外露引线、包装物，因此工具的钩体部分做了渐进式齿形设计，每一个齿的倾角都经过反复调整，既可以在钩拉柔性织物、塑料包装时提供足够的咬合力避免滑脱，又不会因为齿尖过于尖锐在作业过程中意外勾挂到无关物体引发误触。钩体端部的尖角做了小圆弧钝化处理，避免在挑动覆盖物时直接戳破爆炸物外包装触发引信，同时保留足够的穿刺能力，可以拨开表层的浮土、落叶、碎石层。

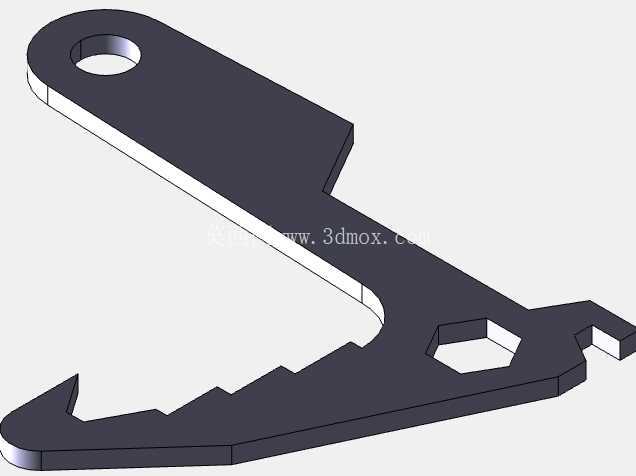

工具上端的悬挂孔做了整圆倒角处理，既可以穿入安全绳将工具与操作人员的防护装具连接，避免作业过程中工具脱手掉落，也可以在收纳时挂装在装具挂点上，不占用装具的储物空间。钩体中段集成的六角形镂空结构并非减重设计，而是对应野外作业中常见的螺栓规格，可以在排雷作业间隙兼做简易扳手使用，处理周边防护设施、作业支架的紧固件拆装需求，减少作业人员需要携带的工具数量，降低单兵负重。

从安装边界来看，这款工具本身为手持使用设计，整体轮廓长度控制在单手握持的舒适范围内，宽度适配常规劳保手套的握持尺寸，板材边缘全部做了倒钝处理，不会在握持时割伤防护手套或是手部。钩部的开口尺寸经过优化，既可以钩住直径10mm以内的绳索、引线，也可以挑起厚度不超过8mm的片状包装物，开口深度避免了钩拉过程中物体轻易脱出。齿形部分的排布从钩尖向握持端逐步升高，在钩拉物体时受力点逐步向握持端转移，不会因为单点受力过大导致板材变形。

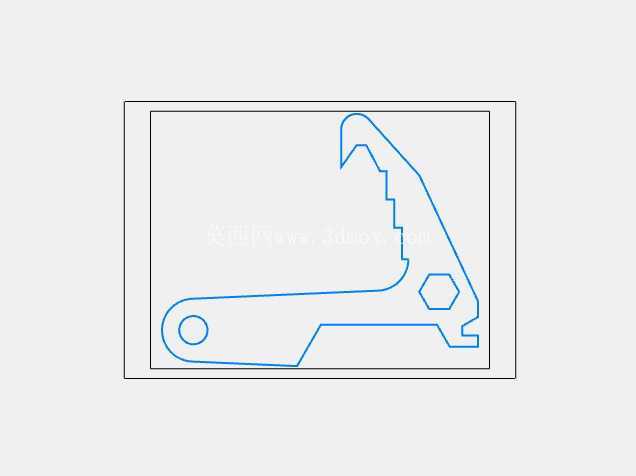

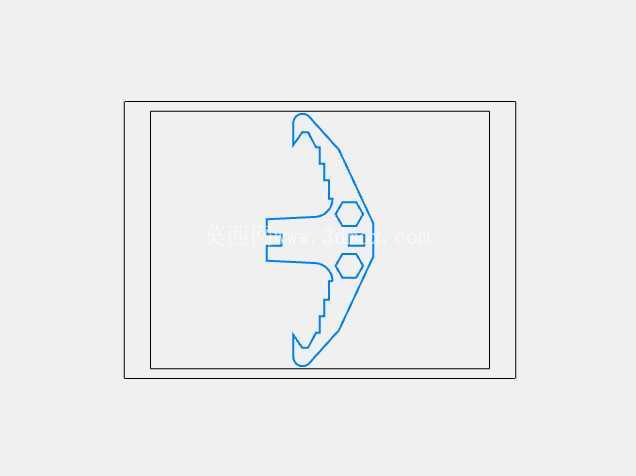

在实际作业场景中，这类工具除了排雷作业使用，也可以在野外搜救、废墟破拆、户外探险场景下使用，用来钩拉远处的物体、拨开障碍物、清理作业面的杂物，一体成型的结构即使在受到较大冲击力时也不会出现部件脱落、断裂的问题，3mm厚度的板材具备足够的刚性，在撬动较轻的物体时不会出现明显的弯折变形。设计过程中特意规避了复杂的曲面结构，整个零件为单一平面钣金件，不需要冲压、折弯工序，直接通过激光切割或是等离子切割就可以完成加工，加工门槛极低，甚至在野外临时加工条件下也可以通过手工打磨钢板快速制作出适配的替代件，不需要复杂的工装模具。

从受力角度分析，整个工具的受力路径从钩尖部位沿板材纵向直接传递到握持端，没有出现受力方向的急剧转折，最大应力集中部位做了圆弧过渡处理，避免直角切口带来的应力断裂风险，六角镂空的位置选在受力中性层区域，不会对整体结构强度造成明显影响，同时还可以在需要时穿入杆状物作为加力杆，提升撬动时的力矩。工具表面没有做额外的涂层处理，避免涂层在使用过程中脱落残留到作业现场，干扰痕迹判断，裸金属表面也更容易在使用后检查是否存在裂纹、变形等损伤，及时淘汰存在安全隐患的工具。
