萨博AJS37雷式战斗机二维线框设计图

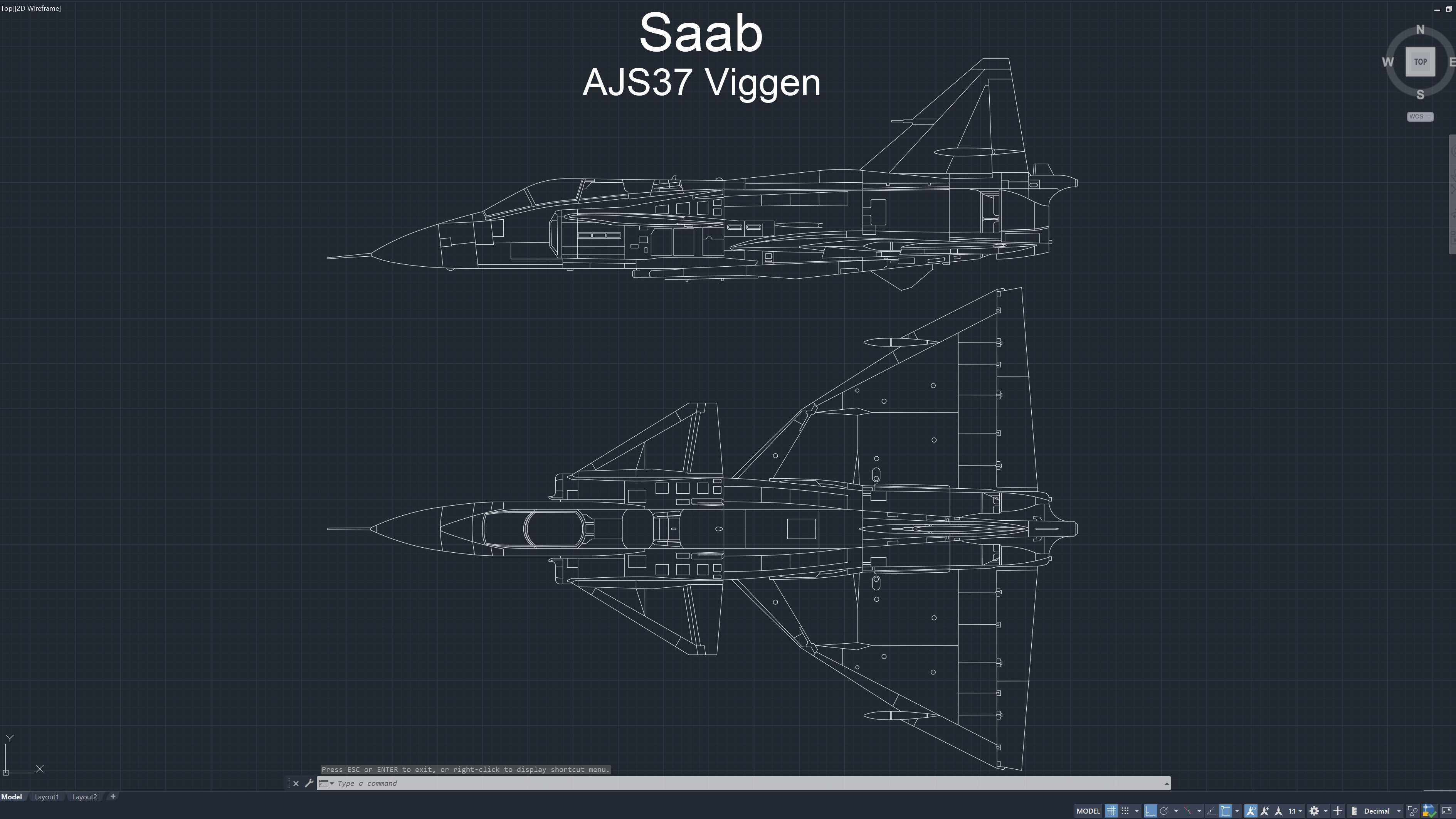

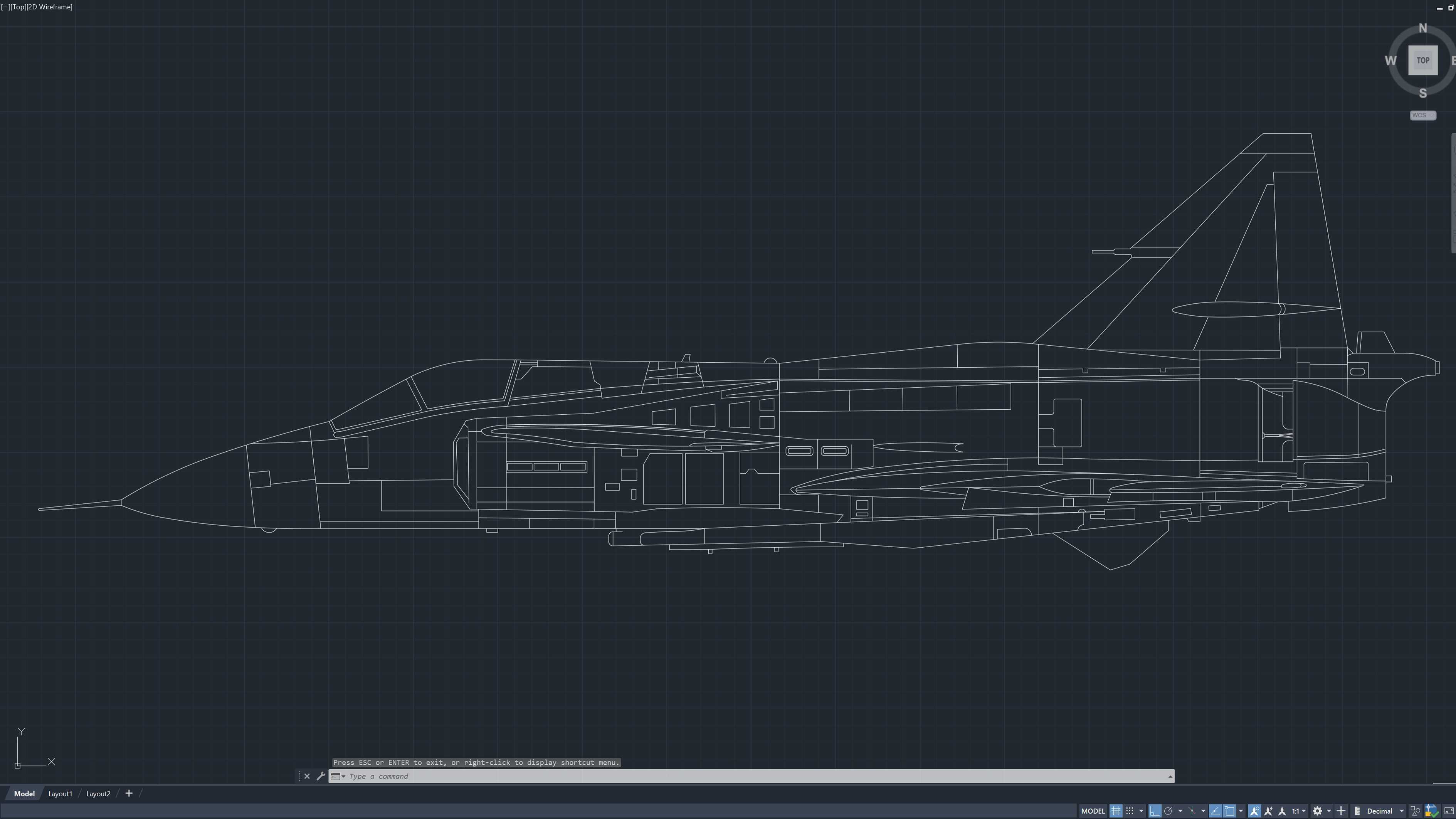

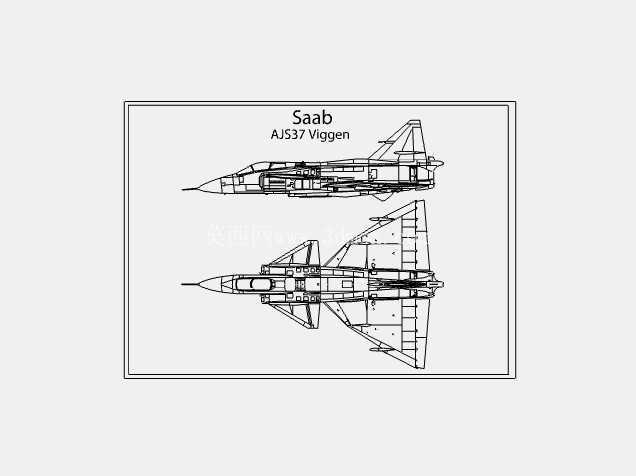

这套萨博AJS37雷式战斗机的二维线框设计，完整覆盖了机身正视图与俯视图的全尺寸轮廓表达，所有线型严格遵循航空工程制图规范，区分了机身蒙皮分缝线、结构承力框线、气动操纵面边界、机载设备安装轮廓线等不同层级的线条表达，能够直接作为三维逆向建模的基准参考底图使用。从实际工程应用场景来看，这类二维线框图可服务于航空科普教具制作、仿真模拟训练器的外形建模、航空文创产品的结构打样、老旧机型复原研究的基础轮廓校验等多个方向，相比零散的外观照片，标准化的正交视图线框能够规避透视畸变带来的尺寸误差，保证不同视图之间的投影对应关系完全准确。

设计过程中首先确定了整机的气动布局基准：该机型采用近距耦合鸭式布局，前翼与主翼的相对位置、后掠角参数、翼身融合过渡段的轮廓线都经过多轮投影校验，正视图中鸭翼的上反角、主翼的下反角、垂尾的后掠角度与实际机型的气动参数完全匹配，机身截面的轮廓线从机头进气道开始，沿航电舱、座舱、燃油舱、发动机舱、尾喷管的顺序逐段过渡，每一段的宽度变化都对应内部舱段的实际安装边界，没有为了视觉效果随意调整线型比例。俯视图中完整标注了机翼的前后缘襟翼、副翼的操纵面分界，机身表面的检修口盖轮廓、起落架舱门的边界线、尾翼的安定面与舵面分界都清晰呈现，能够直接用于提取各部件的外形轮廓，为后续的三维曲面建模提供准确的二维投影约束。

从安装边界的尺寸逻辑来看，线框中机头雷达罩的圆锥段长度、座舱盖的圆弧轮廓、机身中部的蜂腰收缩比例、尾喷管的圆形截面过渡都严格匹配该机型的实际尺寸比例，机翼下的外挂点位置、机炮舱的轮廓、减速板的安装位置都在对应视图中做了明确的线型区分，在使用该线框开展三维建模时，可直接通过两个正交视图的投影对应关系拉伸出机身的基础曲面，再根据线型区分的结构边界拆分各个部件，不需要额外对照零散的实物照片反复校准比例。针对航空教学场景的使用需求，线框中特意保留了机身纵向的结构框位参考线，能够帮助学习者理解喷气式战斗机的机身承力结构分布，理解气动外形与内部结构布置的对应关系；在文创产品开发场景中，准确的轮廓线可以直接用于激光切割、3D打印的外形路径生成，减少前期轮廓描摹的工作量，保证成品的外形还原度。

不同于普通的外观插画线稿，这套设计图的所有线条都满足工程制图的投影对齐要求，正视图与俯视图的同一结构点在水平方向上完全对齐，不存在视图之间的尺寸错位，比如机头最前端点、垂尾最高点、翼尖最外侧点在两个视图中的投影位置严格对应，机身各个截面的宽度尺寸在两个视图中能够互相校验，避免了手绘线稿常见的比例失调问题。针对仿真建模的使用需求，线框中对进气道的斜板轮廓、鸭翼的操纵转轴位置、主起落架的收放舱轮廓都做了清晰的表达，建模时可以直接根据这些线型确定活动部件的旋转轴位置、舱门的开合边界，不需要额外查阅零散的结构资料。整套线框的线条层级分明，外轮廓线采用粗实线，内部结构分缝线采用细实线，活动部件的边界采用虚线做区分，能够让使用者快速区分不同的结构层级，提升后续建模或者图纸转化的工作效率。
