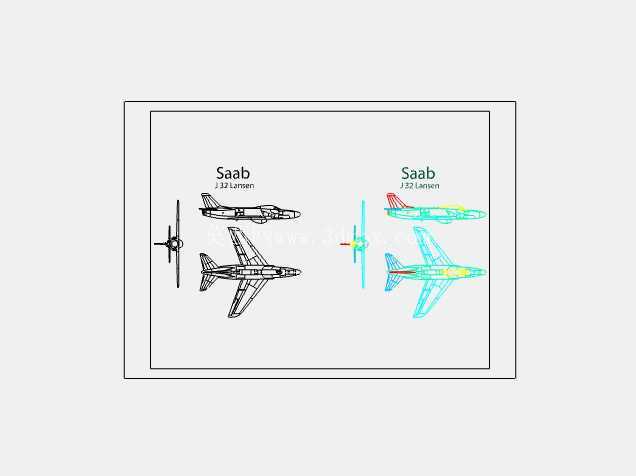

萨博J32矛刺喷气式战机二维工程设计

　　在航空装备的结构设计与技术验证环节，二维工程图纸始终是衔接概念方案、气动计算与实体制造的核心载体，这套针对萨博J32 Lansen的二维设计成果，完整覆盖了该型喷气式战机的全机外形轮廓、关键结构分区、气动控制面边界等核心工程要素，能够为航空史研究、同类型战机结构复刻、航空教学演示、仿真建模前置参考等场景提供精准的几何基准。不同于常规的三维整机建模需要先完成曲面重构再逐层拆解结构，这套二维设计直接从工程制图的核心逻辑出发，先以机身纵向对称轴线为基准，拉通全机的长度方向尺寸链，从机头进气道唇口位置开始，逐段标定座舱段、设备舱段、发动机舱段、尾喷口段的纵向站位，同时对应每个站位给出横向截面的轮廓控制线，确保机身的面积率变化符合该型战机亚音速飞行阶段的气动设计要求，避免出现局部截面突变带来的阻力激增问题。

　　机翼部分的设计严格匹配该型战机的后掠翼参数，明确标注了机翼根弦、梢弦的长度比例，以及机翼与机身连接的翼根安装角、机翼外段的上反角数值，同时单独给出了襟翼、副翼等操纵面的轮廓边界与偏转行程参考线，能够直接用于操纵系统的传动路径排布校核。尾翼部分区分了垂直安定面与水平安定面的相对位置，明确了垂尾后缘方向舵的转轴位置，以及平尾的安装倾角与配平调整范围，确保全机的纵向、航向静稳定性符合原始机型的设计指标。起落架部分的二维线条虽然没有做三维实体的细节拆解，但已经给出了前起落架、主起落架的收放舱轮廓边界，以及起落架支柱与机身承力框的连接站位，能够为后续的起落架收放机构运动仿真提供基础的位置参考。

　　从实际应用场景来看，这套二维设计既可以作为航空类院校飞行器设计专业的制图教学案例，帮助学生理解喷气式作战飞机的外形尺寸控制逻辑与结构分区思路，也可以作为航模制作爱好者的加工基准图，直接按照图纸比例缩放后切割板材制作等比例缩比模型，还能为航空史研究者提供该型战机外形演化的精准几何参考，对比不同批次生产机型的外形细节差异。在设计思路上，整套图纸没有冗余的装饰性线条，所有轮廓线都严格对应实际机型的结构边界，机身表面的口盖轮廓、天线安装位置、翼下挂点的站位都做了清晰的标注，能够让使用者快速区分不同功能区域的划分逻辑。

　　针对安装边界的考量，图纸明确标注了全机的最大宽度、最大高度与总长度的比例关系，在用于仿真场景搭建时，可以直接按照比例换算出实际尺寸，确定模型在虚拟场景中的占位空间，避免出现与周边场景元素的干涉问题；在用于实体模型加工时，也能根据标注的边界尺寸提前规划加工材料的幅面，减少材料浪费。不同于很多仅做外观示意的航空类图纸，这套设计的线条精度能够满足结构初步设计阶段的参考需求，比如在做同级别双座喷气式战机的改型设计时，可以直接参考其座舱段的尺寸比例，确定前后座的位置空间与座舱盖的轮廓曲线，缩短前期方案迭代的时间；在做航空装备的展示场景搭建时，也可以基于这套二维图纸快速拉伸生成三维的简化外形模型，用于展厅的数字化展示内容制作。需要注意的是，这套二维设计聚焦于外形与结构分区的几何表达，没有覆盖内部管路、航电设备排布等深层结构内容，在用于深度工程设计时需要结合该型战机的公开技术资料补充内部结构细节，但仅从外形几何基准的角度来说，其线条的闭合度、尺寸的比例协调性都达到了工程制图的基本要求，能够支撑绝大多数非精密制造类的应用需求。
