可折叠金属片户外便携火箭炉结构设计

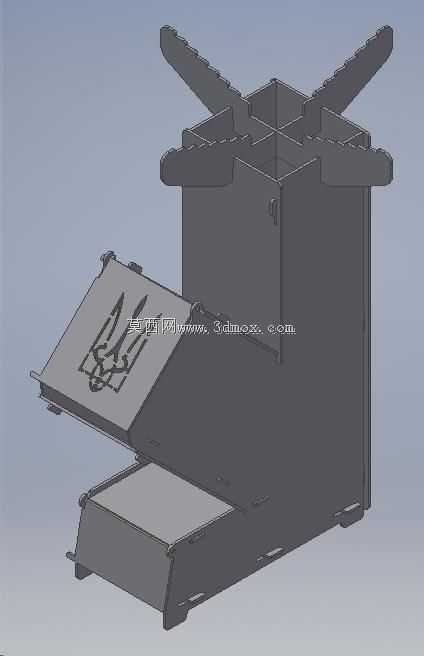

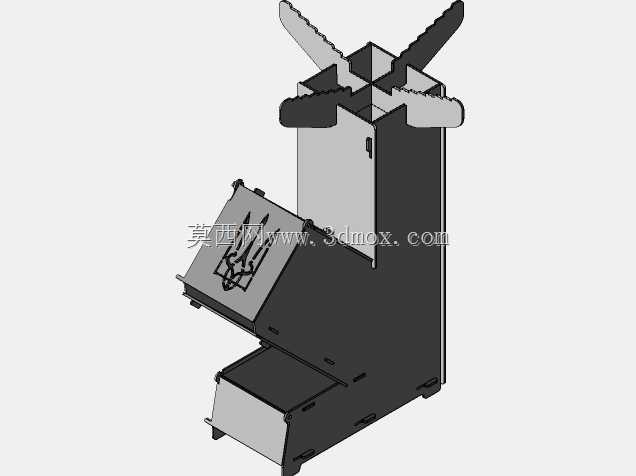

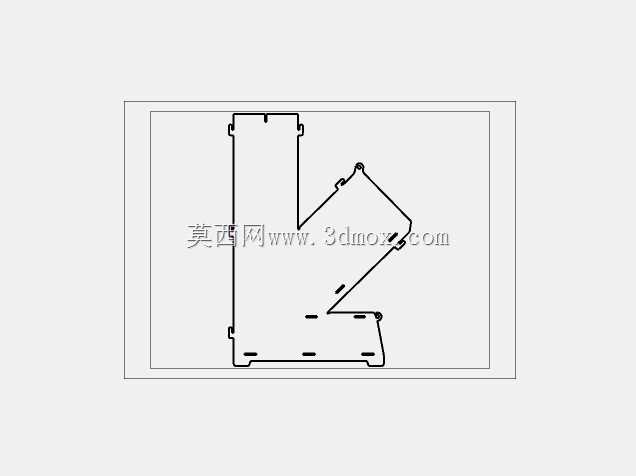

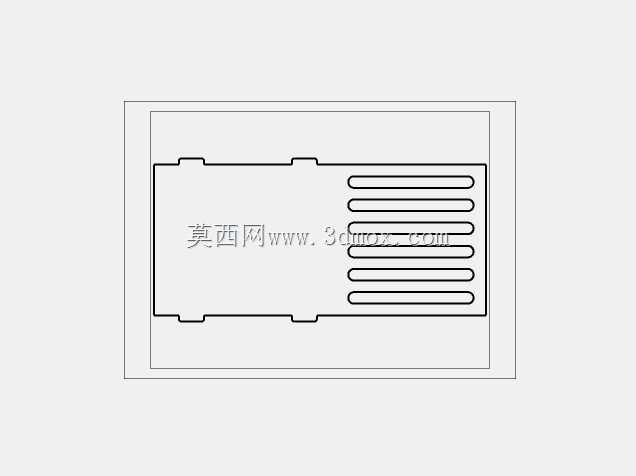

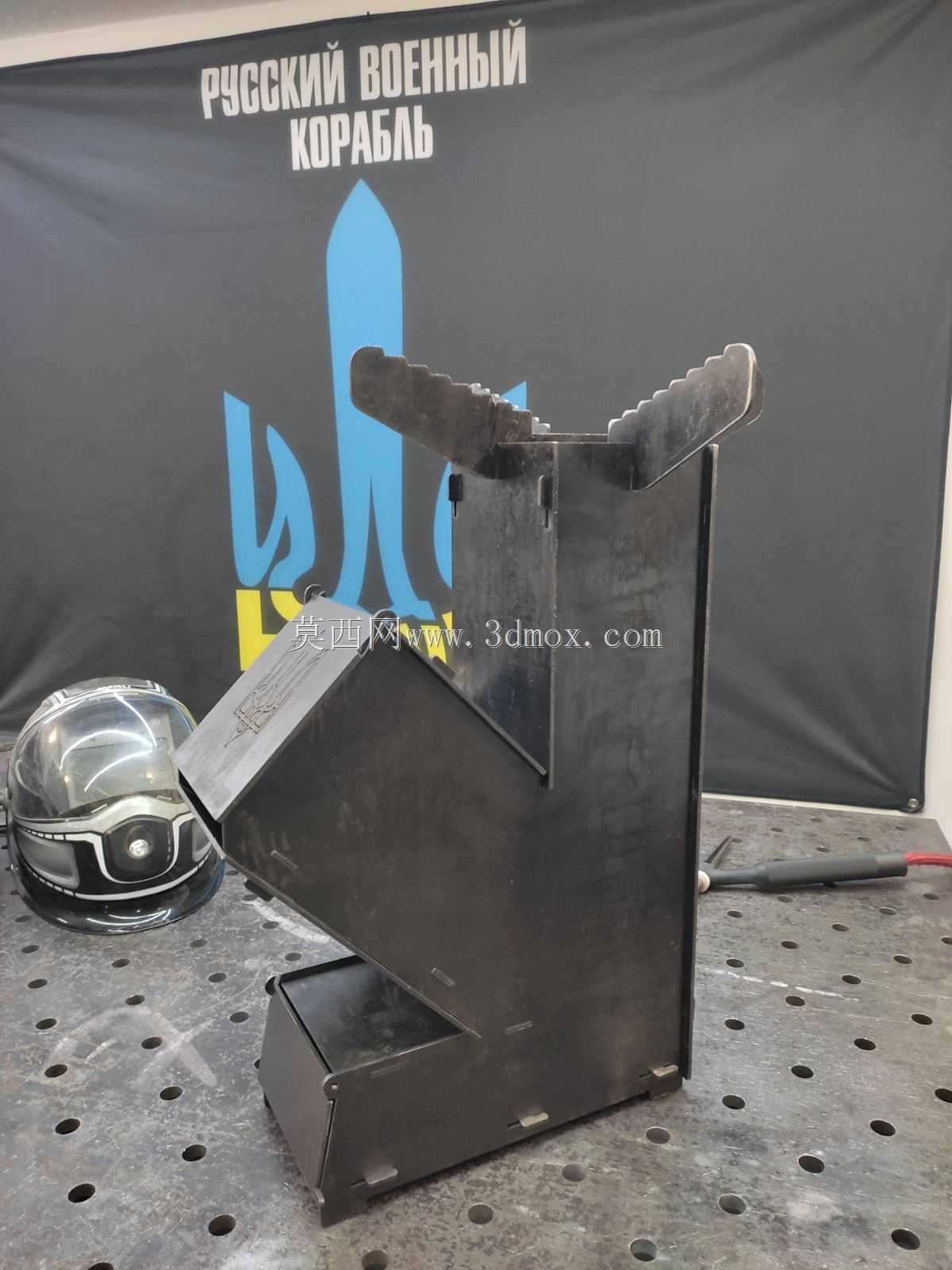

　　这款可折叠金属片火箭炉的设计，核心围绕户外无依托场景下的便携加热需求展开，区别于传统固定式炉具，整体采用薄金属钣金折弯拼接结构，所有功能部件均可通过折叠收拢为规整的扁平盒体，收拢状态下无突出结构，可直接塞入背包侧袋或露营装备箱的缝隙中，无需额外占用独立收纳空间，适配徒步、露营、野外作业等多种需要移动携带加热设备的场景。从结构设计逻辑来看，炉体采用火箭炉核心的文丘里燃烧原理，进风通道与燃烧室采用倾斜衔接结构，折叠状态下进风斜板可作为盒体的侧封板，展开后自然形成向上倾斜的进风导槽，无需额外调节风门结构，依靠自然进风即可在燃烧室内形成向上的高速气流，让投入的木柴、固体燃料等实现充分二次燃烧，减少燃烧过程中的烟尘溢出，

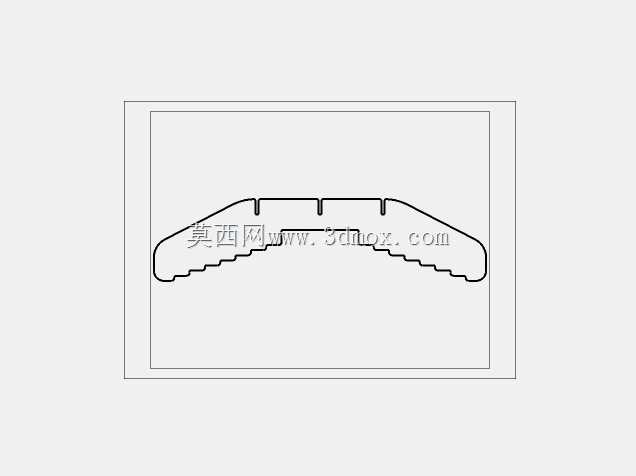

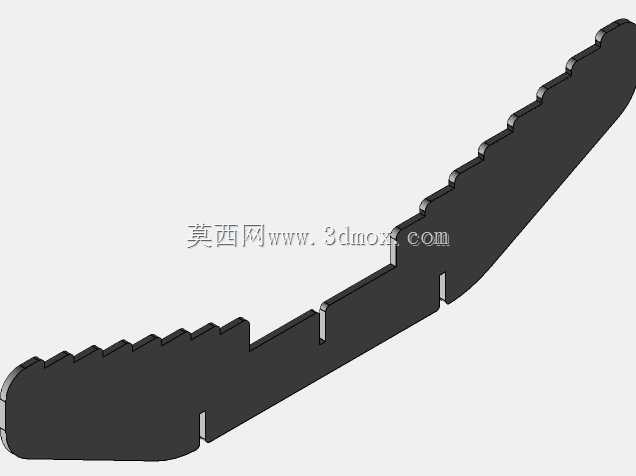

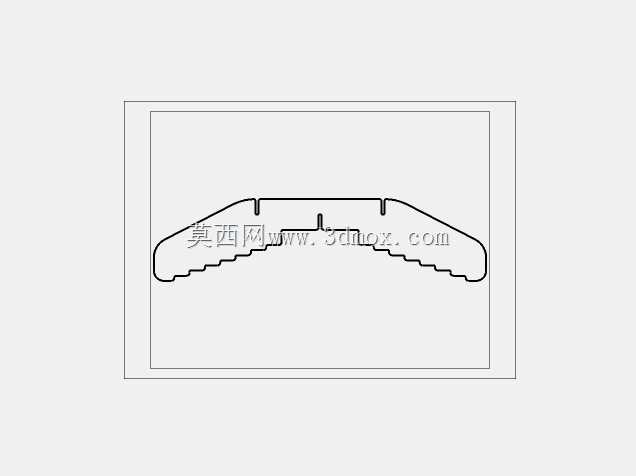

　　同时提升火焰的集中程度，加热效率远高于普通开放式篝火架。炉体顶部的两个支撑翼片在收拢时贴合在炉体顶面作为封盖，展开后可向外翻折形成两个平行的支撑臂，支撑臂上带有锯齿状卡位结构，可适配不同直径的锅具、水壶，从单人用的钛杯到多人露营的套锅均可稳定放置，不会出现滑动侧翻的问题；前部的加料口采用斜向下的翻盖结构，翻盖闭合时可作为炉体前封板，展开后形成加料导槽，添加燃料时无需抬起上部锅具，直接从导槽送入燃料即可，同时翻盖可阻挡燃料从加料口滑落，避免火星溅出引发安全隐患。从安装边界与尺寸设计来看，展开后炉体总高度控制在200mm左右，燃烧室容积可容纳长度150mm以内的细木柴，无需提前将木柴截断为过小的段状，降低户外使用时的燃料处理难度；

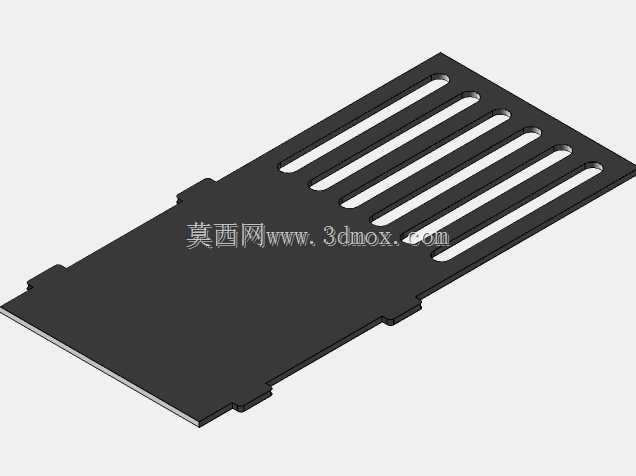

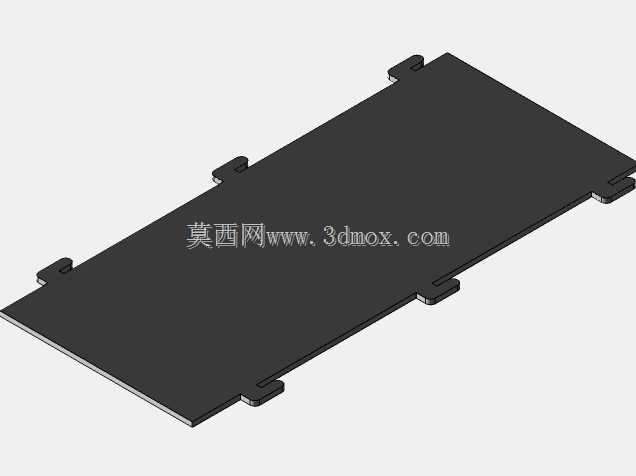

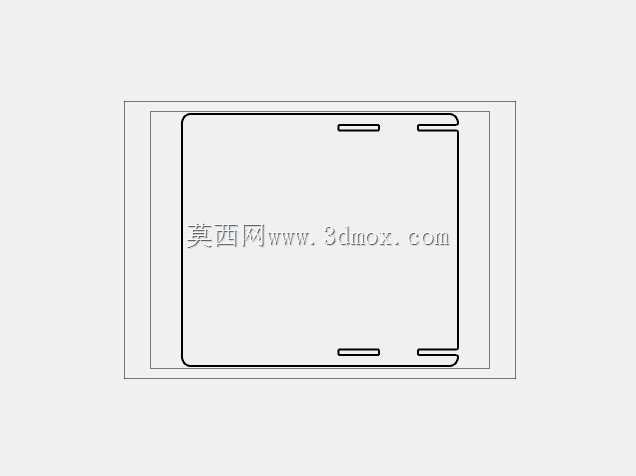

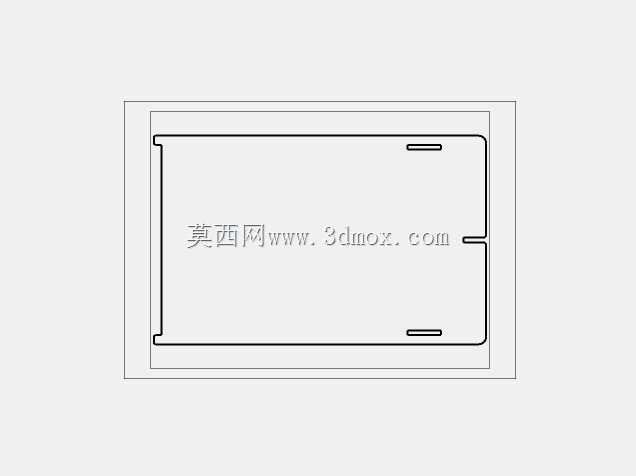

　　所有拼接部位均采用折弯卡扣结构，无需螺丝、铆钉等额外紧固件，展开时只需将各部位的卡扣卡入对应卡槽即可完成组装，整个组装过程不超过10秒，收拢时按下卡扣解锁即可将所有部件折叠归位，无零散易丢失的小零件。炉体底部带有四个向外延伸的支撑脚，展开后支撑脚与放置平面形成四点支撑，即使在不太平整的泥土地、岩石表面也可稳定放置，支撑脚的高度预留了20mm的通风间隙，可避免炉体底部直接接触地面引燃枯草、烫坏露营地垫，同时底部的接灰抽屉在收拢时可作为炉体的底封板，展开后可承接燃烧产生的灰烬，使用完成后可直接抽出倾倒灰烬，无需清理整个炉体内部，降低使用后的维护难度。钣金件的折弯半径均根据常用薄钢板的折弯工艺参数设置，所有折边处均做了压边处理，避免锋利的板材边缘划伤使用者，各活动折叠部位的间隙控制在0.5mm，既保证折叠过程顺畅无卡滞，又不会出现过大间隙导致漏烟、漏灰的问题。
