BayraktarTB2主题金属片纪念摆件结构设计

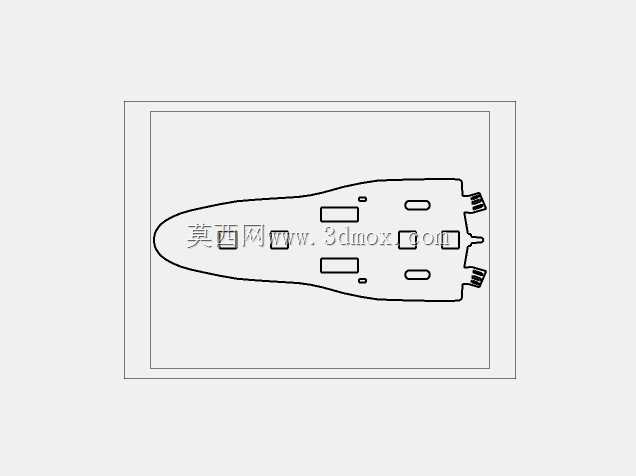

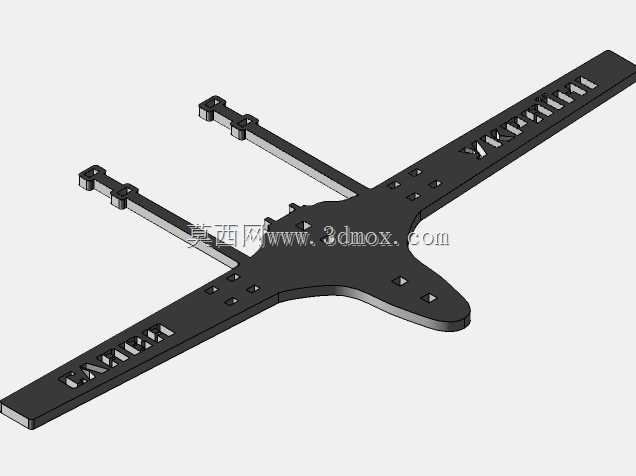

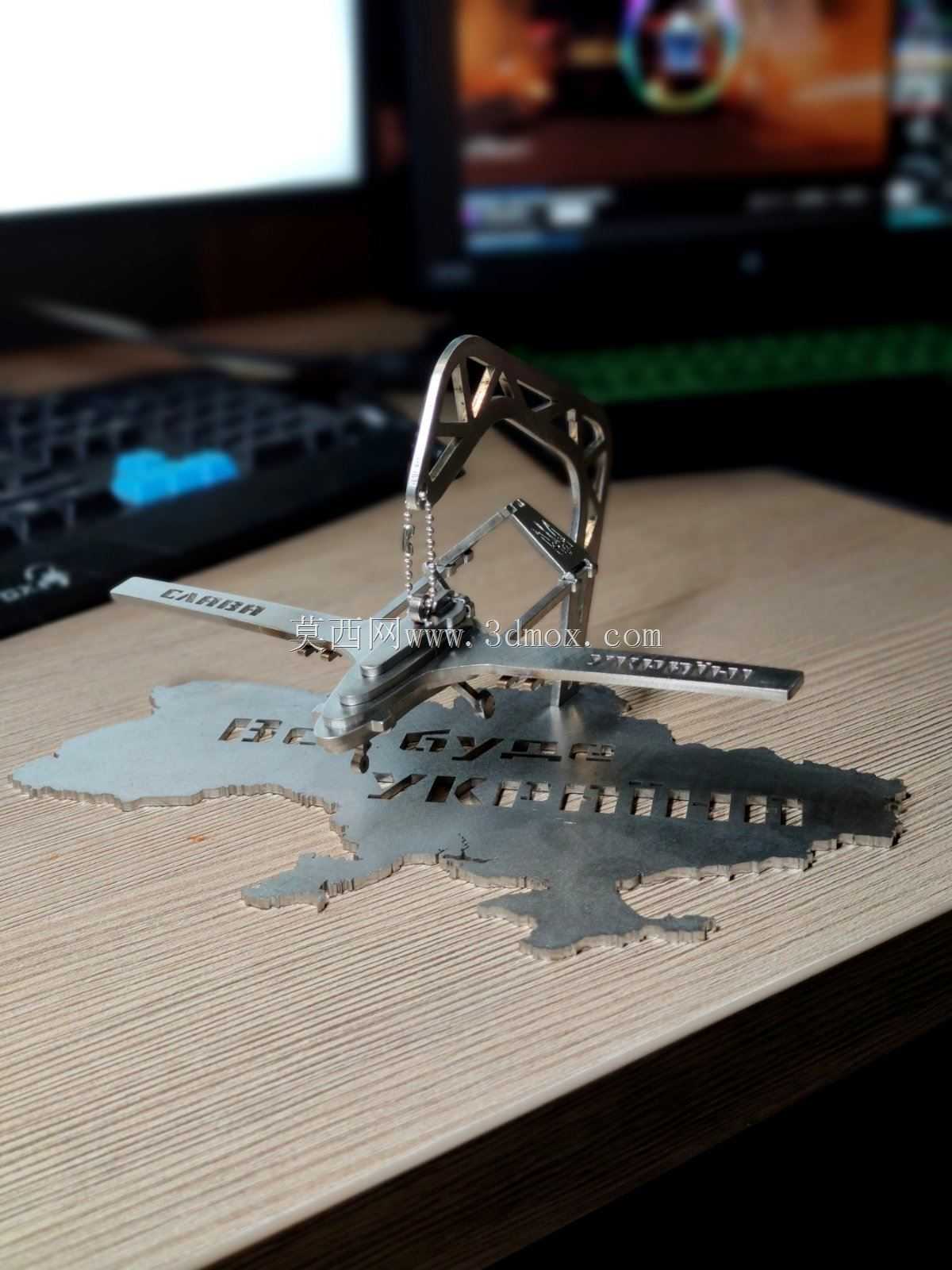

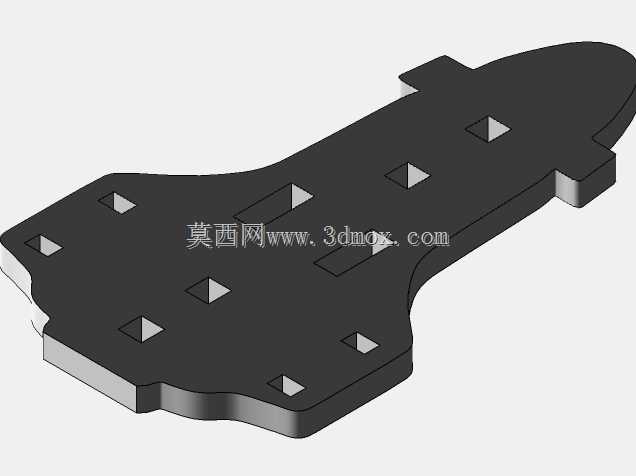

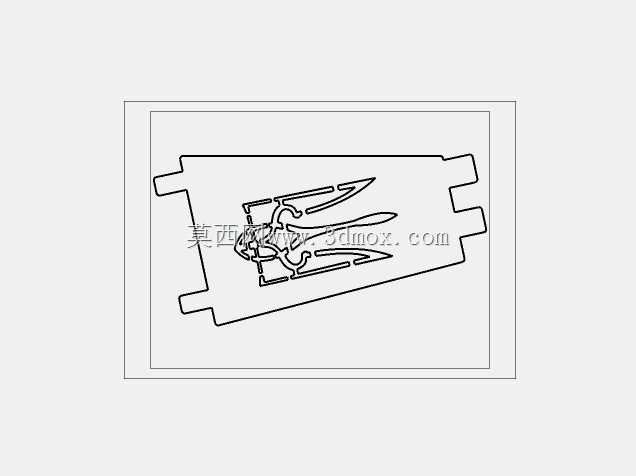

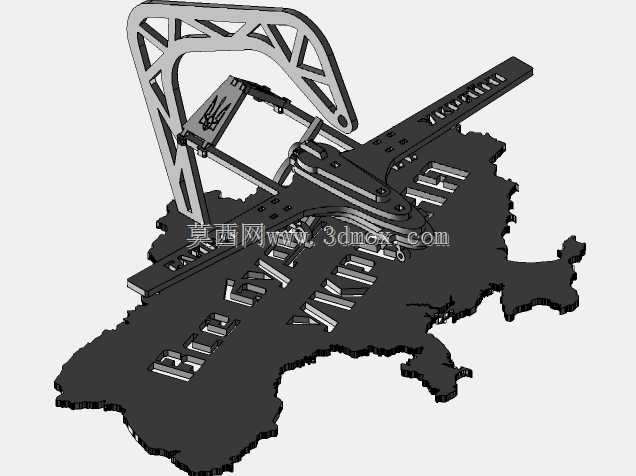

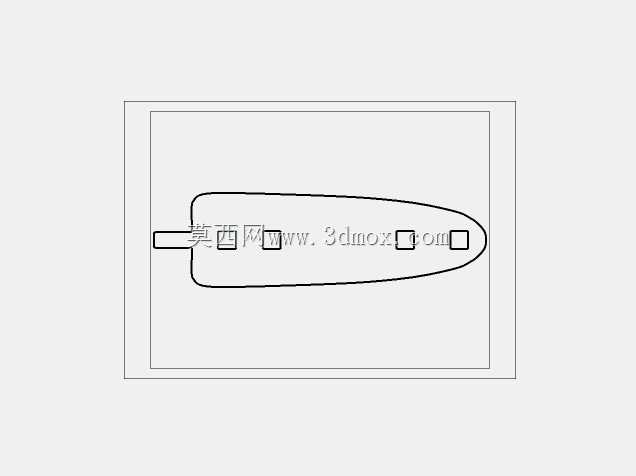

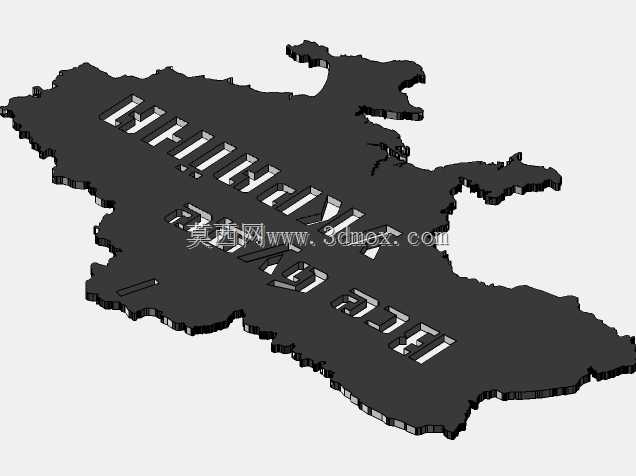

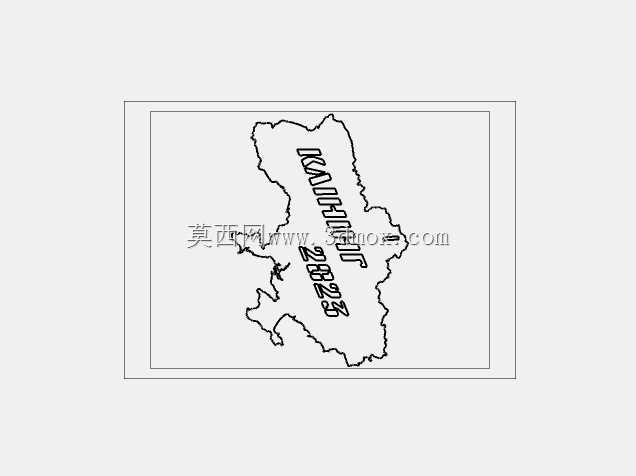

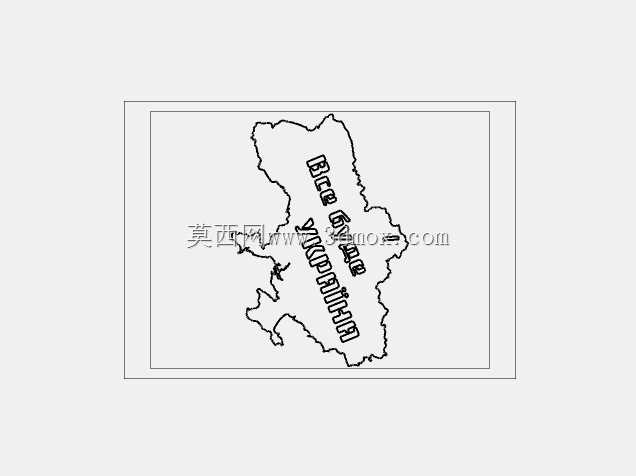

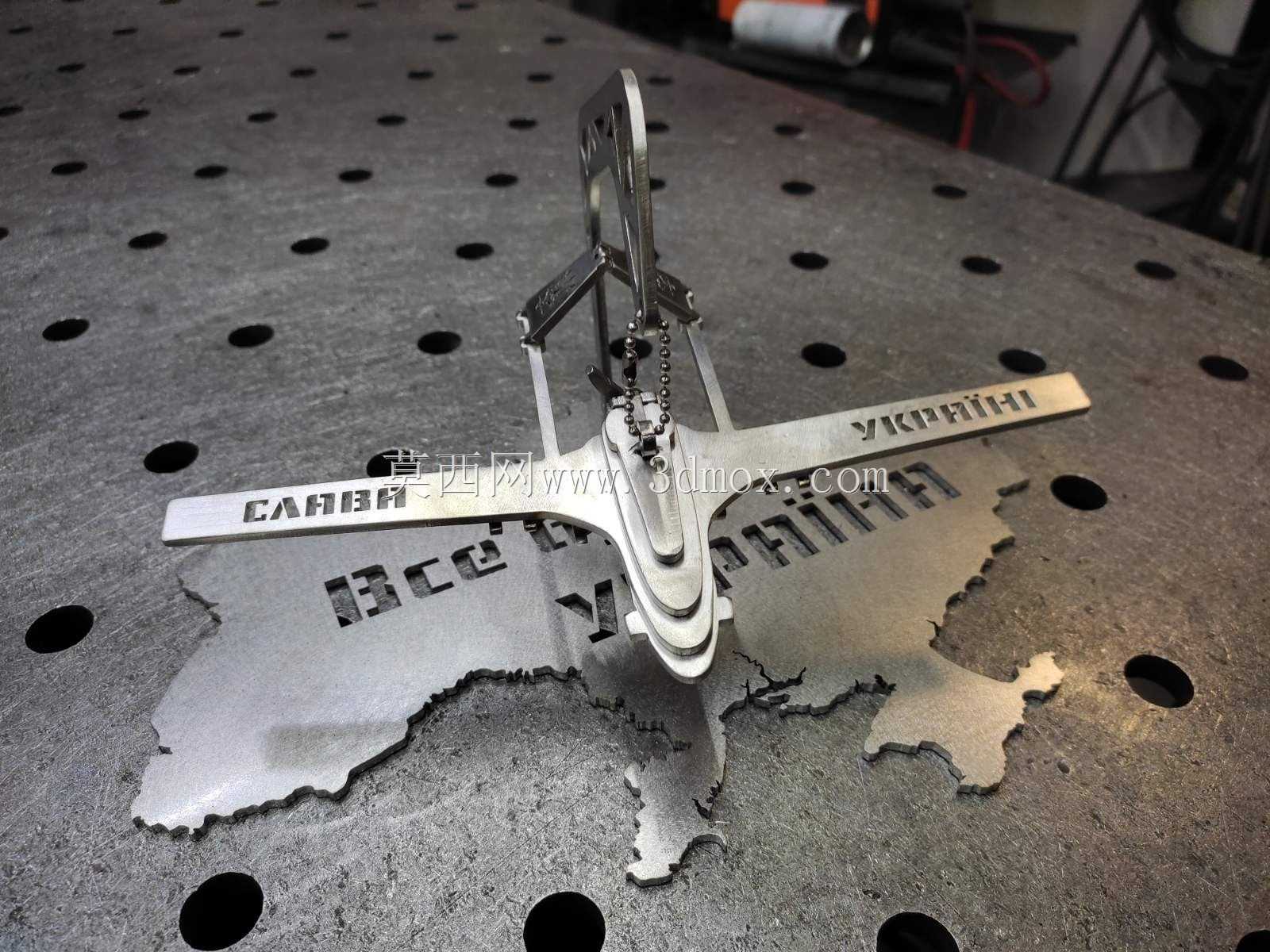

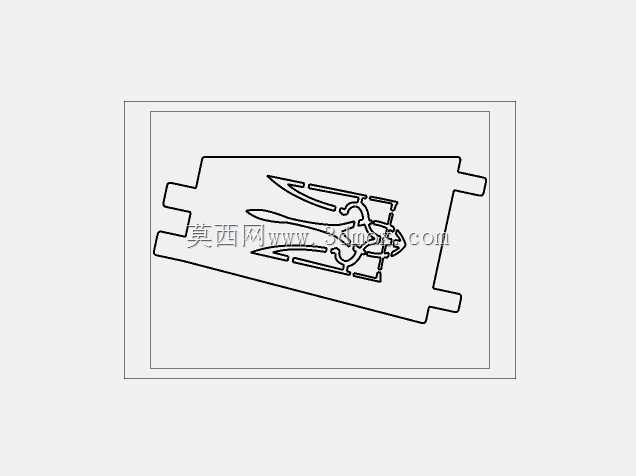

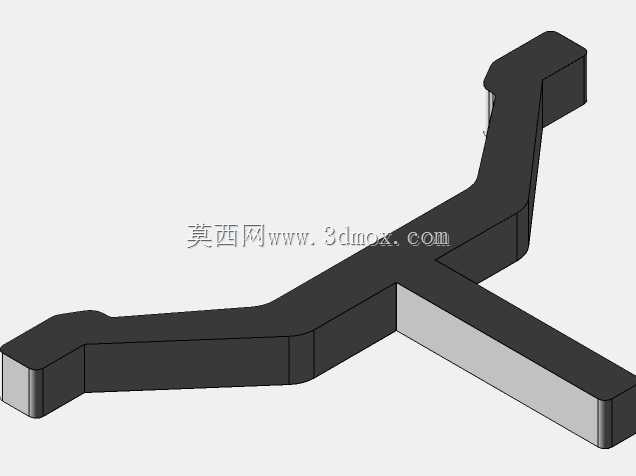

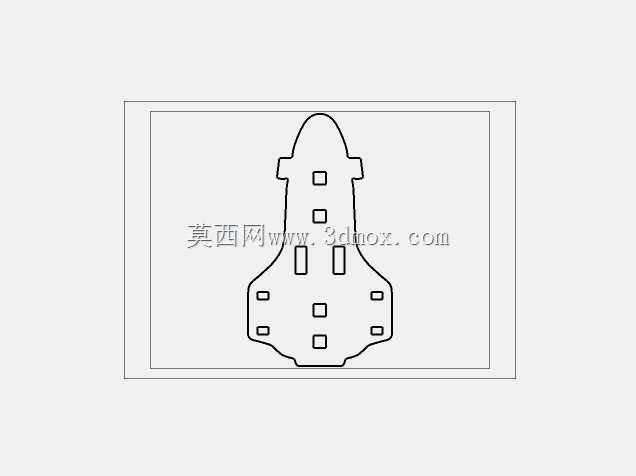

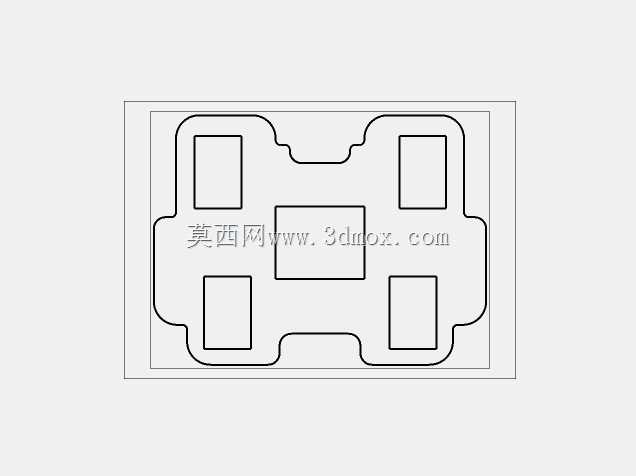

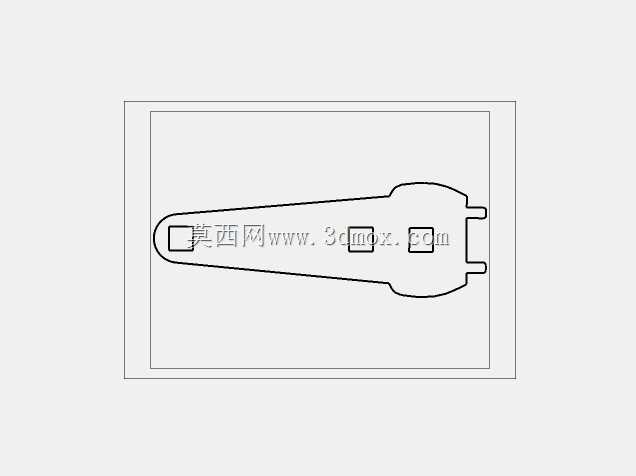

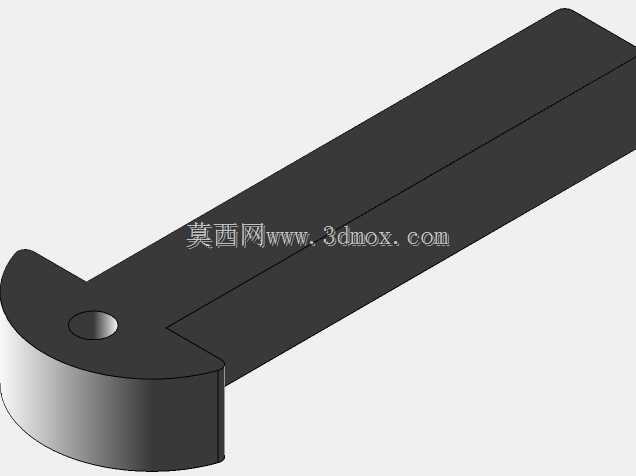

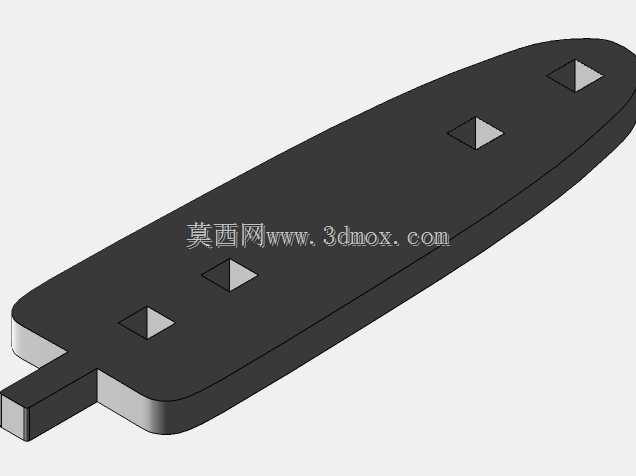

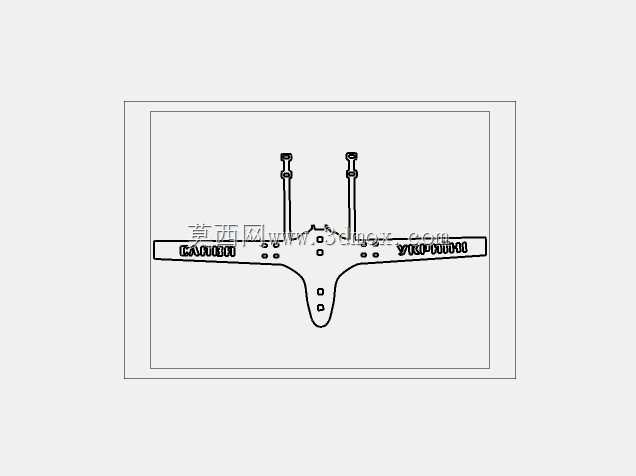

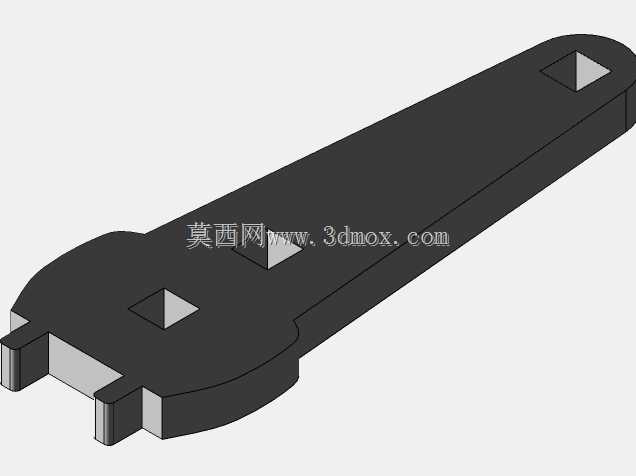

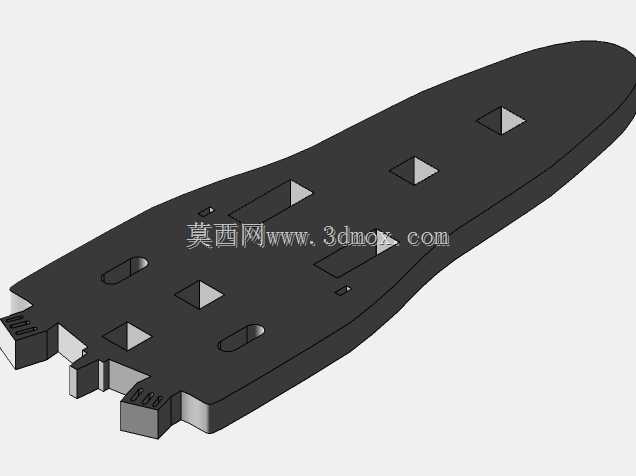

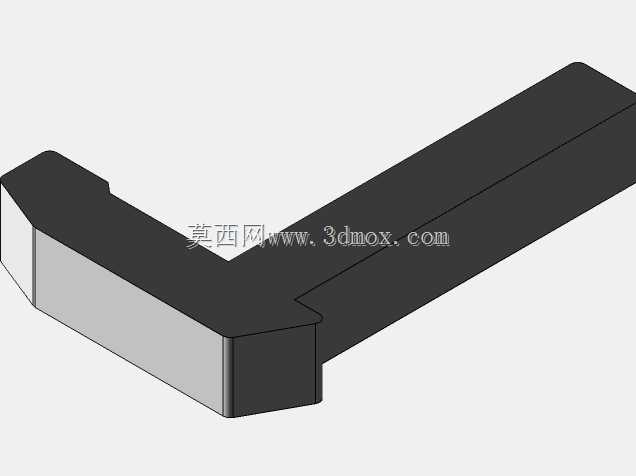

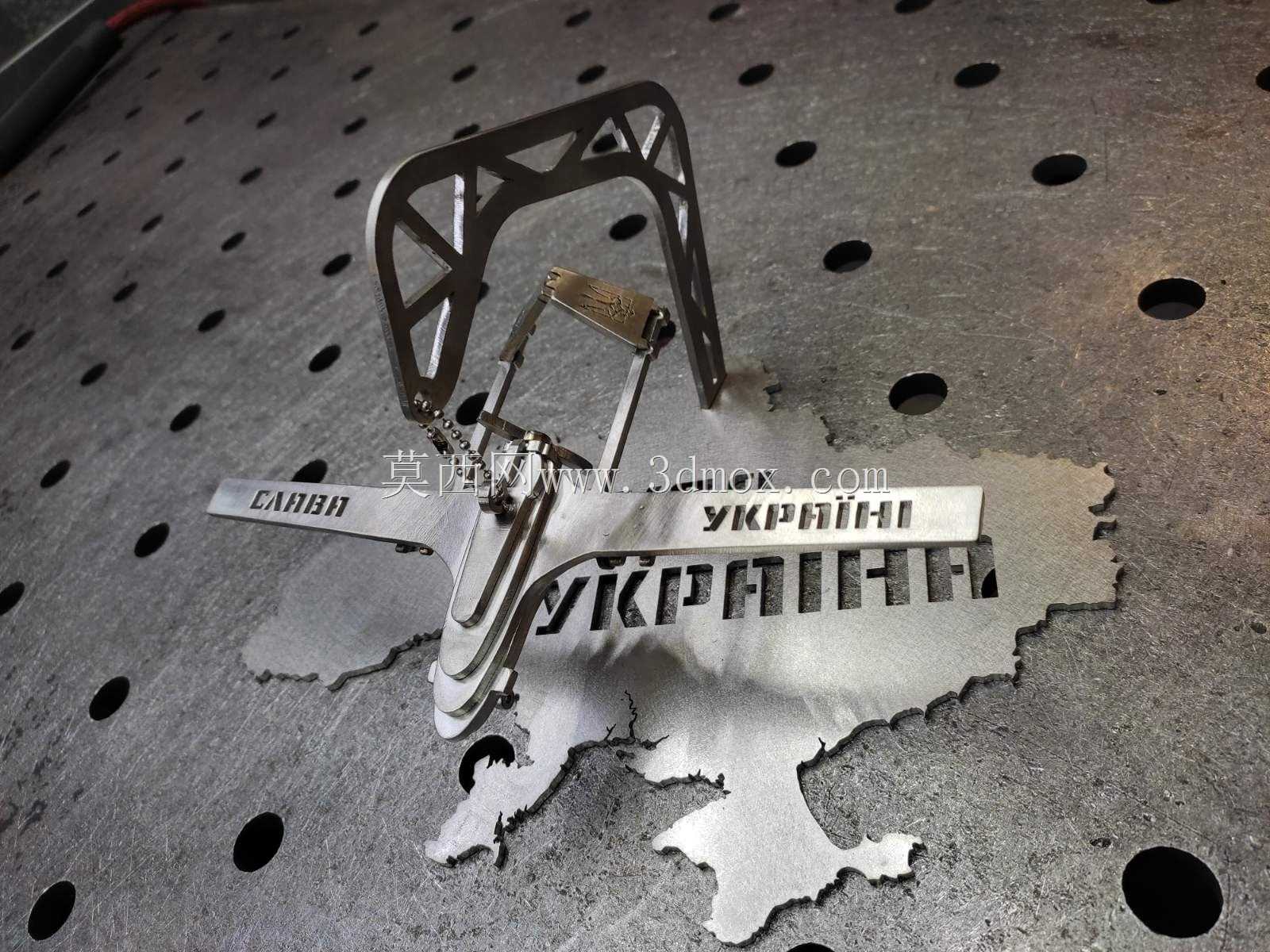

　　这款金属片纪念摆件以Bayraktar TB2无人机为核心设计原型，采用薄金属板材蚀刻工艺制作，整体由底座承托板与无人机拼装构件两部分组成，无需额外粘接或紧固件即可完成组装，适配桌面陈设、主题收藏、文创周边展示等多类场景。从结构设计逻辑来看，底座承托板采用轮廓蚀刻工艺，将对应地理轮廓与主题文字直接蚀刻在板材表面，所有镂空与文字槽位的蚀刻深度控制在板材厚度的二分之一，既保证文字与轮廓的辨识度，又不会破坏板材整体结构强度，避免搬运或摆放过程中出现边角断裂问题。无人机主体构件采用全镂空拼装设计，所有连接位均采用插舌与卡槽配合的无胶固定结构，插舌的宽度与卡槽间隙控制在0.05mm范围内，既保证拼装时的顺畅度，

　　又能避免组装后出现松动晃荡的问题，机翼与机身的连接位设置了微小的定位凸点，组装后可限制机翼的前后窜动，保证整体形态的规整度。从实际使用场景出发，这类金属蚀刻摆件的设计需要兼顾加工可行性与拼装体验，所有弯折位均提前预制了压痕线，压痕深度控制在板材厚度的三分之一，用户拼装时无需额外工具，仅靠手工即可沿压痕完成弯折操作，不会出现金属板材因弯折角度过大产生的开裂或白边问题。外形尺寸方面，整体摆件展开后的底座长度控制在120mm范围内，宽度控制在80mm范围内，无人机主体组装完成后的翼展为90mm，机身长度为65mm，整体摆放占用的桌面空间极小，适配办公桌、展示柜、收藏架等多种摆放场景，安装边界无特殊要求，仅需平整支撑面即可稳定放置。

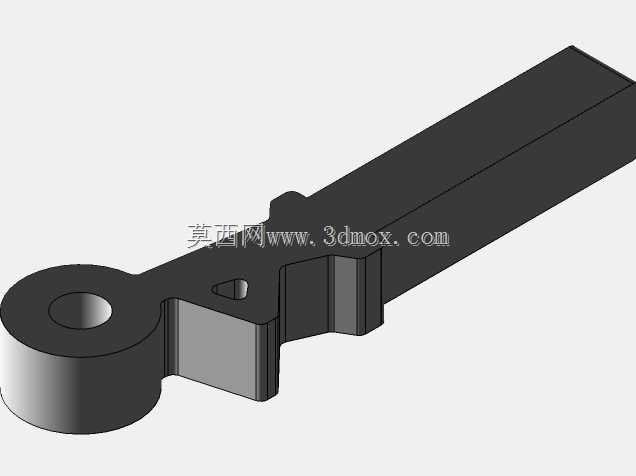

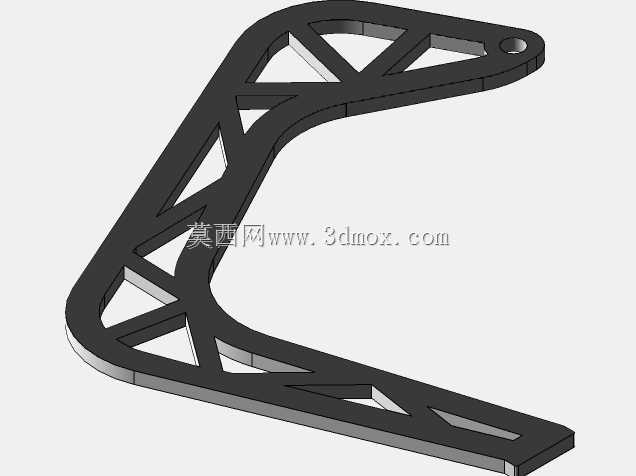

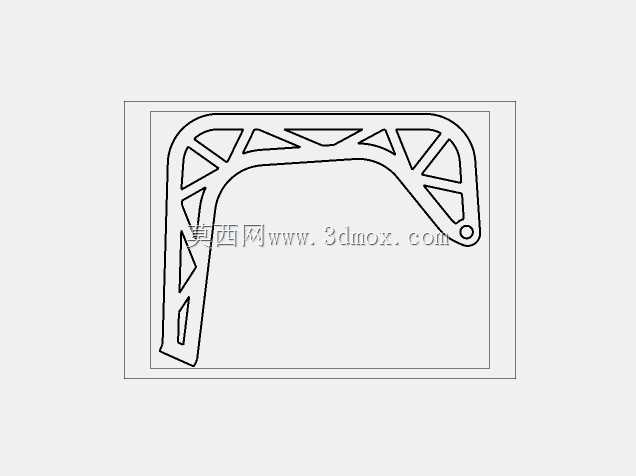

　　设计过程中针对金属蚀刻工艺的特性做了多处适配调整，比如所有锐角位置均做了R0.3mm的圆角处理，避免蚀刻加工过程中出现锐角过蚀导致的轮廓变形，同时也能避免用户拼装时被锋利锐角划伤；所有镂空槽的最小宽度控制在0.8mm以上，适配常规蚀刻加工的精度范围，避免出现加工后槽位堵塞、无法拼装的问题。无人机主体的起落架部分采用一体化弯折设计，无需额外拼接零件，弯折后可直接形成稳定的支撑结构，与底座承托板接触的位置设置了微小的定位卡槽，可将无人机主体固定在底座的指定位置，避免摆放过程中出现移位滑落。从结构强度角度考量，薄金属板材的厚度选用0.3mm的不锈钢材质，既保证蚀刻后的细节清晰度，又具备足够的结构韧性，

　　拼装完成后机翼部位可承受一定的外力触碰，不会出现轻微触碰就变形的问题；底座板材厚度选用0.5mm的同材质不锈钢，放置时的自重足够保证整体稳定性，不会因轻微桌面震动出现倾倒。针对拼装后的长期使用，所有拼接位的配合公差经过反复调整，插舌插入卡槽后会形成轻微的过盈配合，长期摆放不会出现零件松脱分离的问题，金属表面无需额外涂装，蚀刻后的哑光金属质感本身就具备较好的装饰效果，同时也避免了涂装脱落、掉色等长期使用问题。这类主题金属摆件的设计核心在于在极小的尺寸范围内还原原型的核心识别特征，同时兼顾加工难度与拼装体验，不需要追求完全的等比例细节复刻，而是通过轮廓特征、关键结构的简化还原，让使用者可以快速识别出对应的原型主题，同时通过亲手拼装的过程增强产品的互动感与纪念属性，区别于常规的一体成型金属摆件。
