户外可折叠全金属烧烤炉结构设计

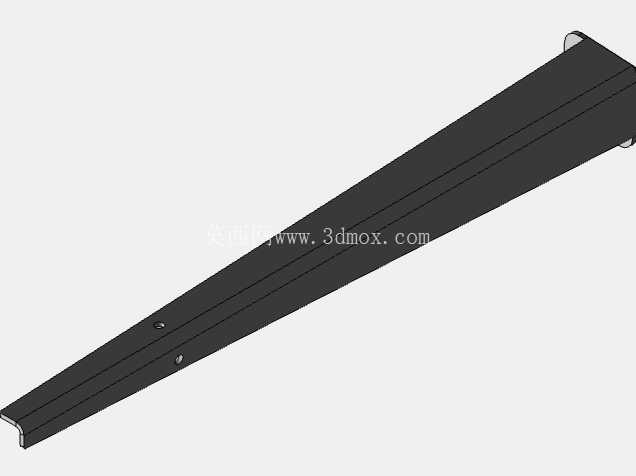

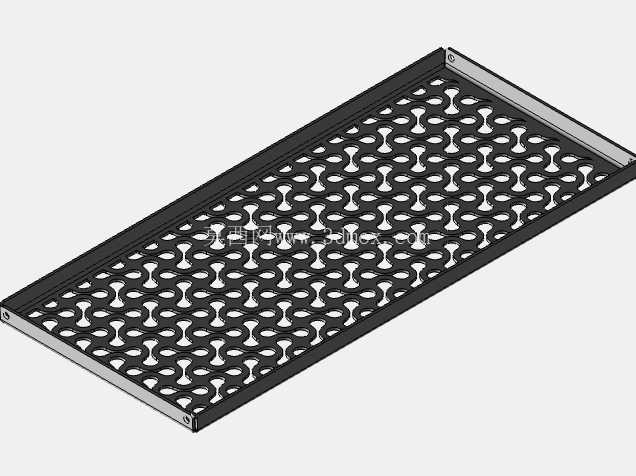

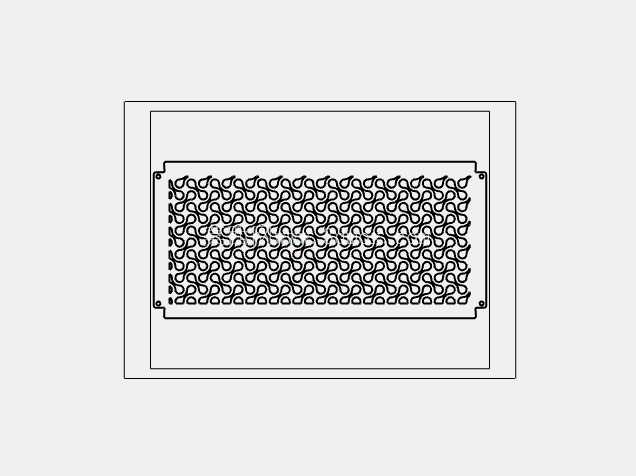

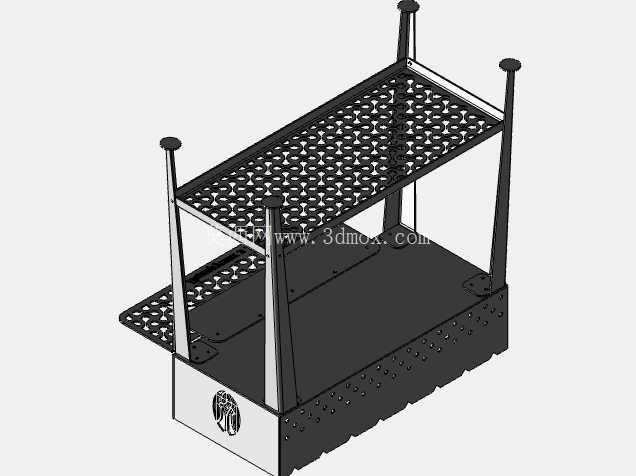

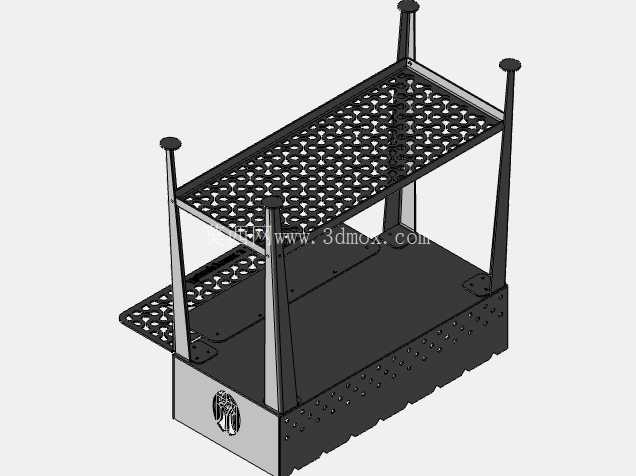

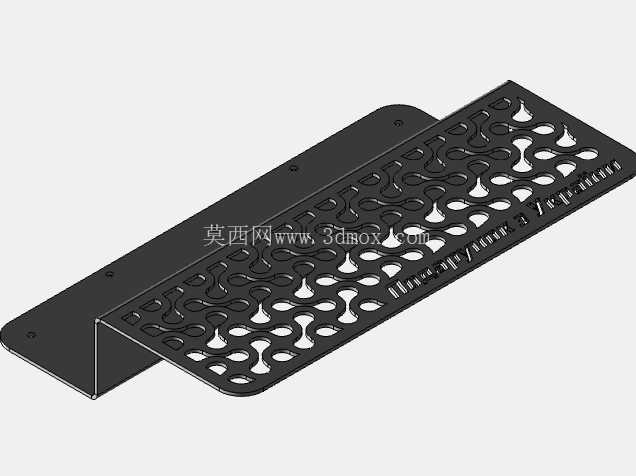

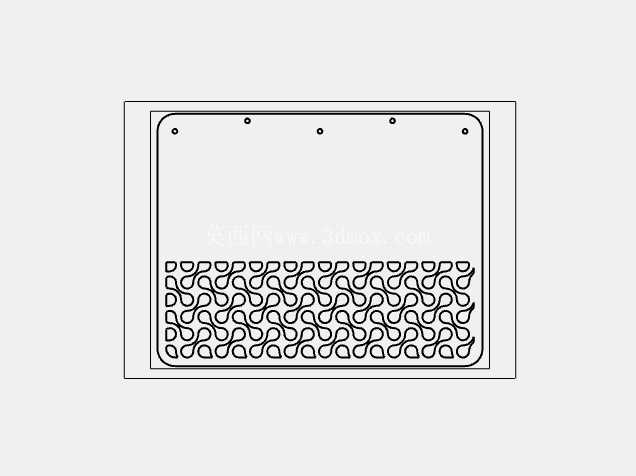

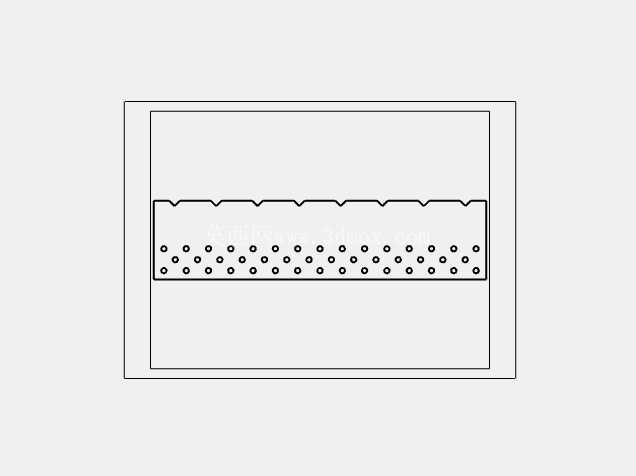

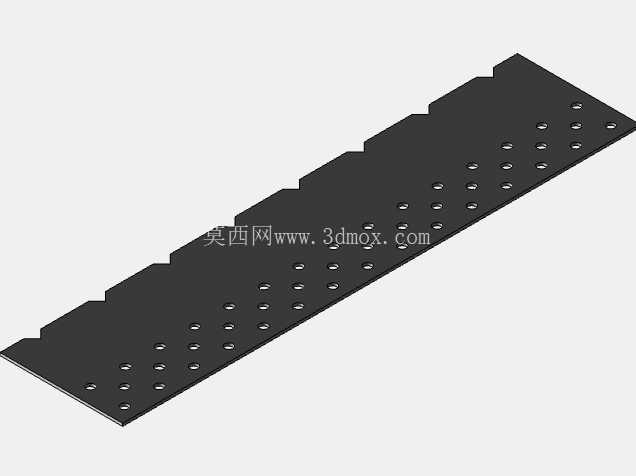

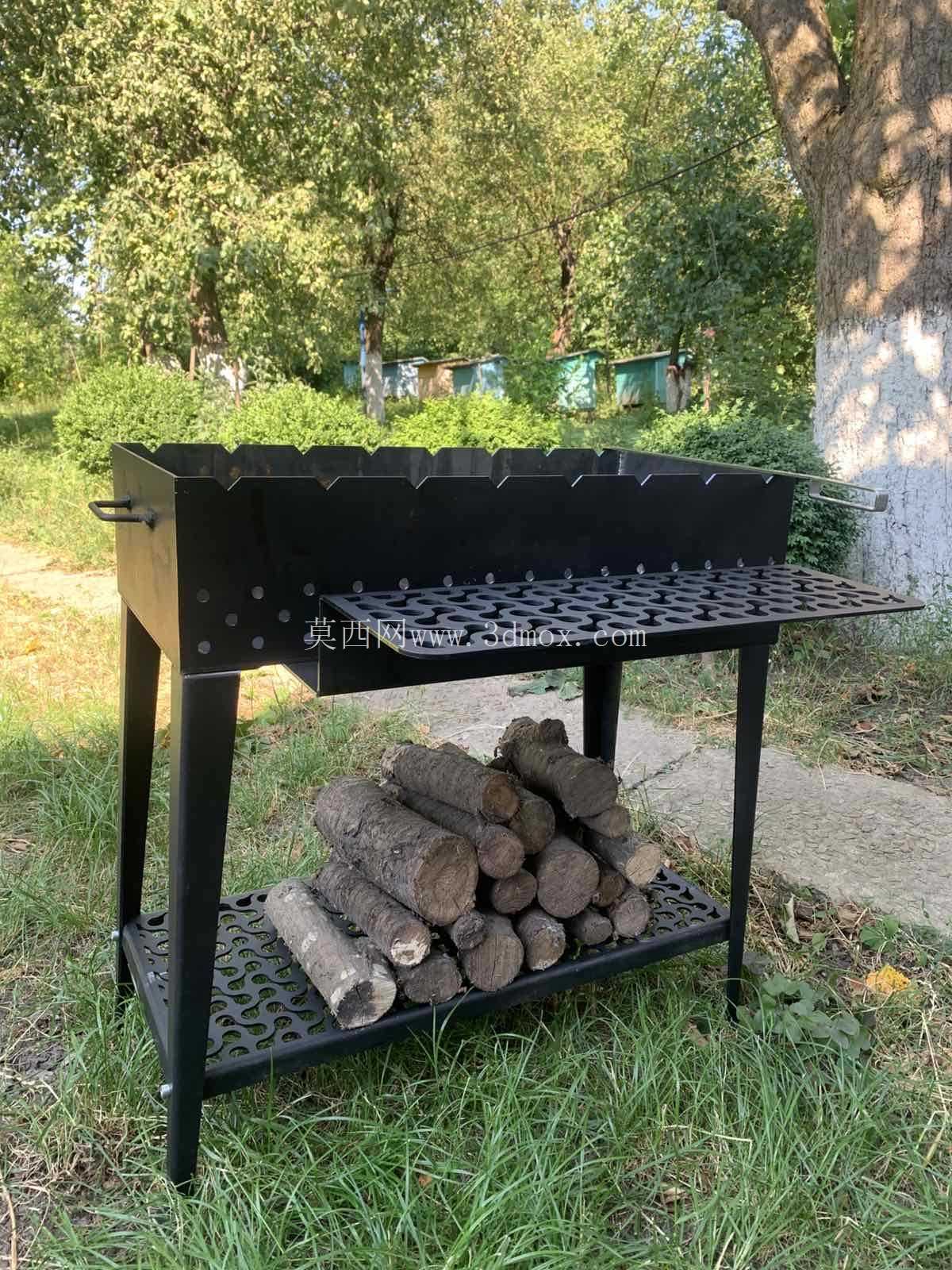

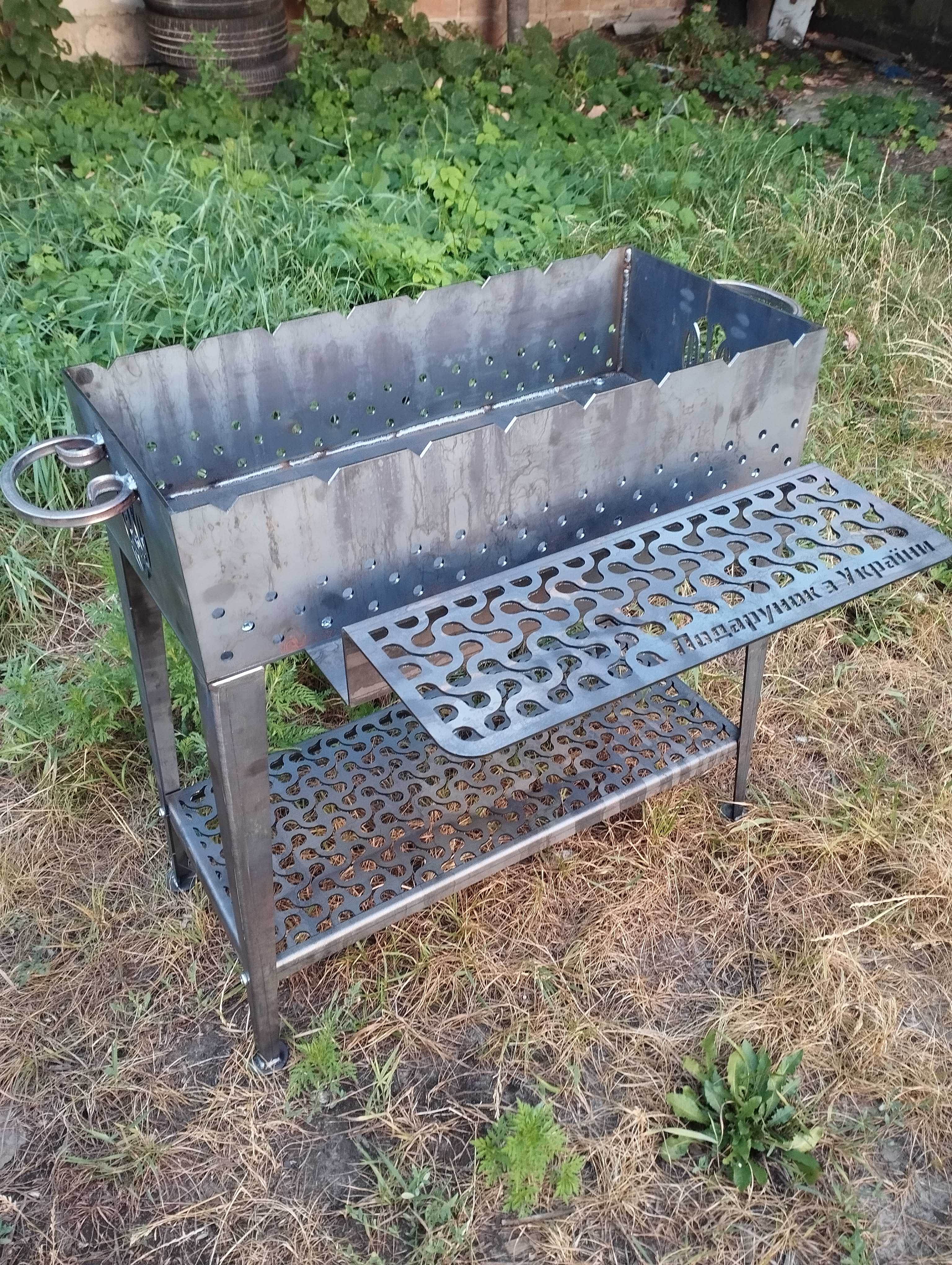

这款折叠烧烤炉的结构设计完全围绕户外使用的实际痛点展开，日常户外露营、庭院聚餐、近郊自驾出行场景中，传统一体式烧烤炉存在收纳占空间、搬运易磕碰变形、组装繁琐的问题，该结构通过全螺栓连接的机械装配方案，在保证结构强度的前提下实现了快速折叠收纳，无需焊接工序，所有部件均可拆分更换，后期维护成本极低。从功能布局来看，上层为炭烤作业区，炉体侧边设置有延伸置物台，可临时放置烤串、调料工具等物品，烤网采用多孔镂空设计，既保证炭火供氧充足，又能避免食材残渣直接掉落炭层引发明火，炉体边缘做了波浪形卡位设计，可固定烤签位置，无需手动扶签即可实现多串同时烤制，减少户外操作的繁琐度。下层设置有镂空置物层，可放置木炭、引火工具等耗材，镂空结构避免积灰积水，户外使用时遇到突发降雨也不会出现积水锈蚀的问题，四条支撑腿采用折弯金属型材制作，与炉体、下层置物架均通过螺栓铰接，折叠时可将支撑腿向内收拢贴合炉体底部，整体收纳后为扁平状，可轻松放入汽车后备箱、露营装备收纳箱中，不会占用过多储物空间。设计过程中优先考虑了户外使用的结构稳定性，支撑腿展开后形成外张的支撑角度，配合下层置物架放置木炭后的配重，即使在不太平整的草地、泥土地面放置，也不会出现侧翻晃动的问题，炉体侧壁开设多组通风孔，可根据烤制需求调整进风量，控制炭火燃烧温度，避免出现局部烤焦或者火力不足的情况。所有连接节点均采用标准螺栓紧固件，无需专用焊接设备即可完成整炉组装，生产环节可实现平板化包装运输，大幅降低物流运输成本，用户收到后仅需配套常规扳手即可完成整机组装，无需复杂的安装指导。外形尺寸设计兼顾了烤制容量与收纳便利性，展开后整体高度符合人体站立操作的舒适高度，长时间烤制食材不会出现弯腰劳累的问题，上层烤区的长度可满足8-10人同时聚餐的烤制需求，折叠后整体厚度不超过15厘米，可适配多数家用车载储物空间的尺寸边界。炉体金属板材的选型兼顾了耐高温性能与结构强度，长期接触炭火高温不会出现变形翘曲的问题，表面做耐高温防锈处理，户外潮湿环境使用也不易出现锈蚀剥落的情况，侧边设置的便携提手在折叠后可直接手提搬运，短距离转移场地无需额外打包。从结构设计的合理性来看，该方案没有采用复杂的锁扣或者弹性连接件，所有受力部件均为刚性金属件，长期反复折叠使用也不会出现连接件疲劳失效的问题，烤网、置物层等易损部件均可单独拆卸更换，无需整体报废，大幅延长了产品的整体使用寿命。实际使用过程中，炭灰可通过烤网孔洞直接掉落至炉体底部的接灰区域，使用后仅需倾倒炉内积灰即可完成清理，无需复杂的刷洗流程，适配户外场景下快速收纳撤离的使用需求。
