带回转底座的水炮操作防护笼结构设计

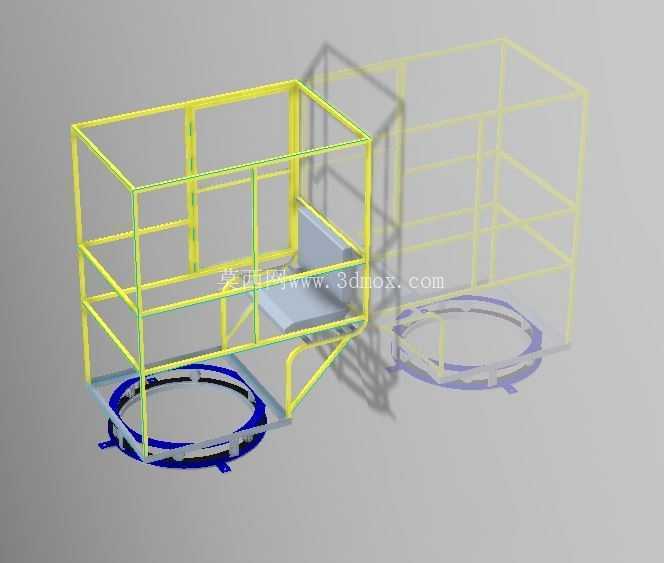

这套带回转底座的防护操作笼，主要配套大流量远程水炮使用，常见于消防重型车辆、港口固定消防站点、大型仓储园区消防炮塔、林业防火隔离带布设的远程灭火点位，也可适配工矿区域的降尘水炮、散货码头的喷淋抑尘设备安装使用。整套结构的核心作用是为水炮操作人员提供安全的站立操作空间，同时依托底部的回转支承结构，实现水炮水平方向360度全角度回转作业，避免操作人员在调整水炮喷射角度时随设备转动产生磕碰、跌落风险，也能隔绝作业现场的飞溅物、高温辐射对操作人员的直接伤害。

从结构设计逻辑来看，整套防护笼采用框架式桁架结构，主体受力杆件选用标准矩形钢管焊接成型，相比角钢焊接结构，矩形管的抗扭、抗弯截面模量更优，在同等壁厚下能承受更大的侧向冲击力，同时杆件外表面平整，后期做防腐喷涂、警示色涂装时附着力更好，也不容易积留积水、灰尘，降低户外长期使用的锈蚀速率。围栏部分采用三层横栏加竖向立杆的排布方式，最下层横栏距离操作平台面的高度控制在100mm以内，防止作业过程中工具、小型配件从平台缝隙掉落，中层横栏高度对应操作人员小腿位置，上层横栏高度达到人体重心以上，也就是成年人站立时腰部以上位置，即使操作人员在调整水炮角度时重心偏移，也能被上层横栏有效阻挡，不会出现倾翻跌落的风险。

操作平台的踏板部分采用花纹钢板铺设，钢板下方焊接横向加强筋，筋板间距控制在300mm以内，保证单人站立加上操作时的动态载荷下，踏板不会出现明显下挠变形，花纹板面的防滑纹路在雨天、喷淋作业后表面沾水的情况下，仍能提供足够的摩擦力，避免操作人员滑倒。平台一侧预留了水炮安装的固定接口，接口位置做了局部加厚处理，焊接了加强垫板，因为水炮在高压喷射时会产生较大的后坐力，尤其是大流量水炮在满压喷射时，后坐力可以达到数千牛，局部加厚的垫板可以把后坐力均匀分散到整个平台框架上，避免局部应力集中导致焊缝开裂、结构变形。

底部的回转支承安装位是整套结构的设计重点，支承座采用环形钢板焊接成箱型结构，上下连接法兰的平面度控制在0.2mm以内，保证回转支承安装后不会出现卡滞、转动阻力不均的问题。回转支承的内圈与底部固定基座连接，外圈与防护笼平台框架连接，转动时整套防护笼连同水炮、操作人员一起绕中心轴线回转，转动过程中不会出现操作位置与水炮喷射方向错位的问题，操作人员始终站在水炮侧后方的最佳操作位置，不需要在平台上挪动位置就能完成全角度的喷射方向调整。安装边界方面，整套防护笼的外接矩形尺寸控制在1800mm×1600mm以内，满足多数车载消防设备、固定炮塔的安装空间要求，底部连接法兰的螺栓孔采用标准化排布，可适配主流规格的单排四点接触球式回转支承，不需要额外做转接法兰就能直接安装。

在细节设计上，防护笼的入口位置设置了可向内开启的安全门，门体采用插销式锁止结构，锁止销带有自复位弹簧，人员进入后门体可以自动锁闭，避免作业过程中门体意外开启带来的安全隐患。框架的所有杆件连接处都做了满焊处理，焊缝打磨平整，没有尖锐的焊瘤、毛刺，防止操作人员磕碰划伤。考虑到户外长期使用的需求，所有钢制构件在焊接完成后都经过抛丸除锈处理，表面喷涂环氧富锌底漆加聚氨酯面漆，防腐等级可以满足沿海高盐雾区域、工矿高粉尘区域的使用要求，不会在短时间内出现涂层脱落、构件锈蚀的问题。另外，框架上预留了多个标准化安装孔位，可以根据使用需求加装操作扶手、水炮控制箱支架、应急照明支架、消防水带挂钩等附属配件，不需要在现场重新钻孔焊接，降低现场安装的工作量。

实际作业过程中，操作人员站在平台上，双手可以扶着上层横栏稳定身体，同时操作水炮的俯仰调节机构和回转驱动机构，因为防护笼随水炮同步回转，操作人员与水炮的相对位置始终保持固定，操作手感一致，不会因为转动角度变化出现操作位置别扭、发力不畅的问题。相比无防护的露天操作位，这套防护笼可以在水炮喷射时阻挡被高压水流冲起的飞溅杂物，在火场作业时也能阻挡部分热辐射，给操作人员提供相对安全的作业空间。在非作业状态下，整套防护笼也可以作为水炮设备的防护框架，避免外部碰撞直接损伤水炮本体、管路接口等精密部件，降低设备的日常维护成本。
