7立方容积垃圾压缩机尾门结构设计

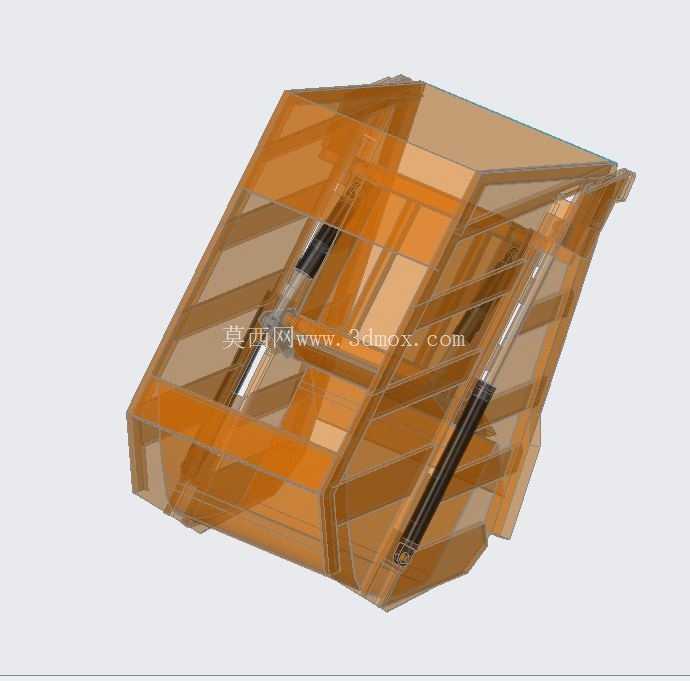

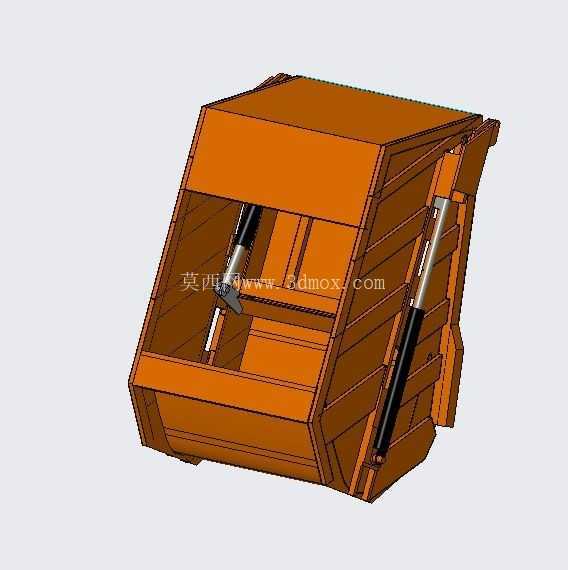

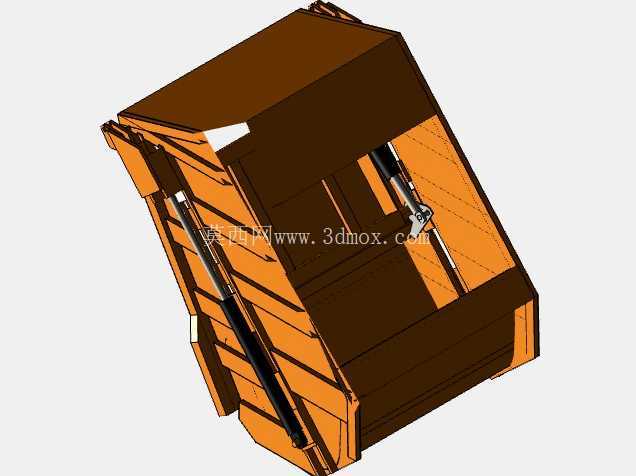

　　这款尾门的整体框架采用矩形型钢拼接成主承力骨架，骨架外侧覆盖的蒙皮与骨架之间采用分段满焊工艺，避免长期接触垃圾渗滤液后出现焊缝腐蚀渗漏的问题，骨架的受力节点位置额外增设了三角加强筋，对应压缩腔内推头行程的末端区域，也就是垃圾挤压力最集中的尾门中下区域，加强筋的排布密度比上部区域高出40%，匹配实际受力的分布特征。尾门与箱体主体的连接采用双侧多铰接点结构，铰接轴的安装座直接焊接在箱体主纵梁的延伸段上，而非固定在箱体侧板的蒙皮上，这样启闭过程中尾门的全部重量以及压缩时的反向作用力都能直接传递到箱体的主承力结构上，不会出现侧板拉扯变形的问题。在城镇生活垃圾收转运体系的压缩式中转站作业场景里，尾门作为压缩箱体的核心启闭部件，直接决定了设备作业过程中的密封可靠性、卸料顺畅度与日常运维的便捷性，这款适配7立方容积压缩腔的尾门结构，是结合多站点实际作业反馈迭代优化后的成熟落地结构。从实际作业工况来看，垃圾压缩机在装填压缩阶段，尾门需要承受腔内垃圾被推压时产生的侧向挤压力，尤其是混入建筑垃圾、硬质餐厨垃圾的混合生活垃圾，压缩过程中局部压强会出现瞬时峰值，这就要求尾门的框架结构具备足够的刚性储备，不能在反复承压后出现框架形变导致的密封间隙漏液、漏渣问题。

　　铰接点的同轴度在设计时预留了0.2mm的安装调整间隙，方便现场安装时通过调整垫片修正焊接变形带来的同轴度误差，避免尾门启闭过程中出现卡滞、异响。密封结构的设计上，尾门与箱体贴合的一圈端面采用内嵌式耐油橡胶密封条，密封条的安装槽设计成燕尾槽结构，不需要额外粘接固定，依靠橡胶条自身的形变卡入槽内，后期更换密封条时只需要将旧条撬出、新条压入即可，大幅降低运维更换的时间成本。密封条的压缩量设计为3mm，当尾门关闭到位后，锁紧机构会给尾门提供均匀的周向压紧力，保证整圈密封条的压缩量偏差不超过0.5mm，避免局部压缩量不足导致渗滤液泄漏，或是局部压缩量过大加速密封条老化。

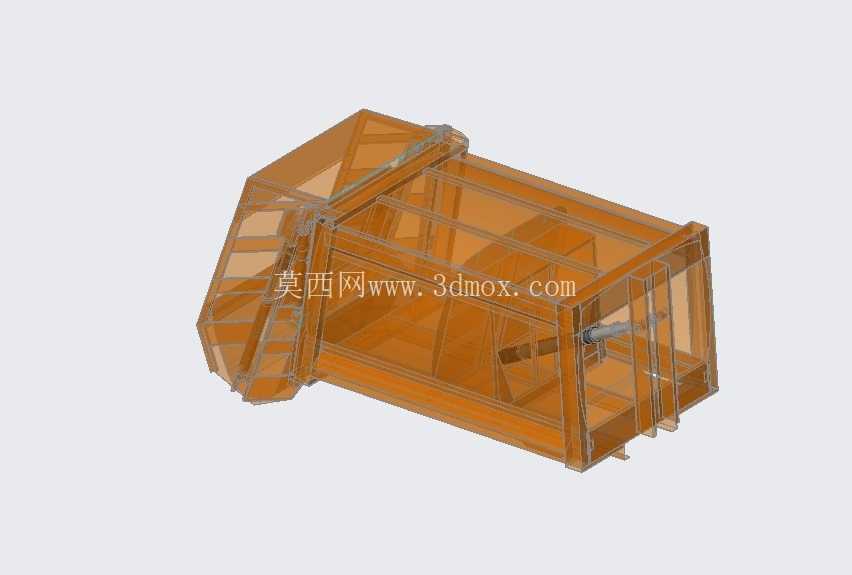

　　锁紧机构采用联动式锁钩设计，尾门关闭后，分布在尾门两侧及下部的共6个锁钩会同步卡入箱体上对应的锁座内，锁紧力通过连杆机构均匀分配到每个锁点，不会出现单个锁点受力过大断裂的问题，同时联动设计只需要操作一个驱动端就能完成全部锁点的锁紧与解锁，不管是采用液压驱动还是手动操作，都能大幅缩短启闭尾门的作业时间。尾门的内侧导料结构做了倾斜过渡设计，对应箱体内部推板的推出轨迹，尾门内侧下部的导料板角度设置为15度，卸料时尾门完全打开后，垃圾会顺着倾斜的导料板顺利滑出，不会在尾门与箱体的铰接位置残留垃圾堆积，避免残留垃圾长期堆积腐蚀铰接部件。从安装边界来看，这款尾门适配的7立方压缩箱体内腔宽度为2.2米，高度为1.8米，尾门自身的外形尺寸与箱体端面的安装法兰完全匹配，安装时不需要对现有箱体的主体结构做切割改动，只需要将铰接座与箱体预留的安装板对齐焊接，再连接锁紧机构的连杆即可完成装配，适配市面上多数同容积的后装式垃圾压缩设备的改装与替换需求。日常作业过程中，尾门的开启角度可以达到85度，完全打开后不会遮挡卸料口的出料空间，即便是体积较大的整块压缩垃圾块，也能顺利从箱体内推出，不会出现尾门刮蹭垃圾块导致掉渣的问题。

　　另外在尾门的上部位置预留了喷淋管道的安装支架，可以根据站点需求加装除臭喷淋头，在尾门开启卸料时自动喷淋除臭剂，减少卸料过程中的异味扩散，这个预留结构不需要额外在尾门蒙皮上钻孔，避免钻孔位置出现腐蚀隐患。从结构强度的冗余设计来看，整个尾门框架通过有限元受力分析，在承受最大0.3MPa的均布侧向压力时，框架的最大形变量不超过1.2mm，远小于密封条的可补偿形变范围，即便在长期使用后框架出现轻微的应力形变，也能通过密封条的压缩量补偿保证密封效果，不会出现渗漏问题。铰接轴采用40Cr材质调质处理，表面做镀硬铬处理，耐磨性能比普通碳钢轴提升3倍以上，配合带密封圈的自润滑轴套，日常作业中不需要频繁加注润滑脂，就能保证铰接位置转动顺畅，适应垃圾中转站多尘、潮湿的恶劣作业环境。
