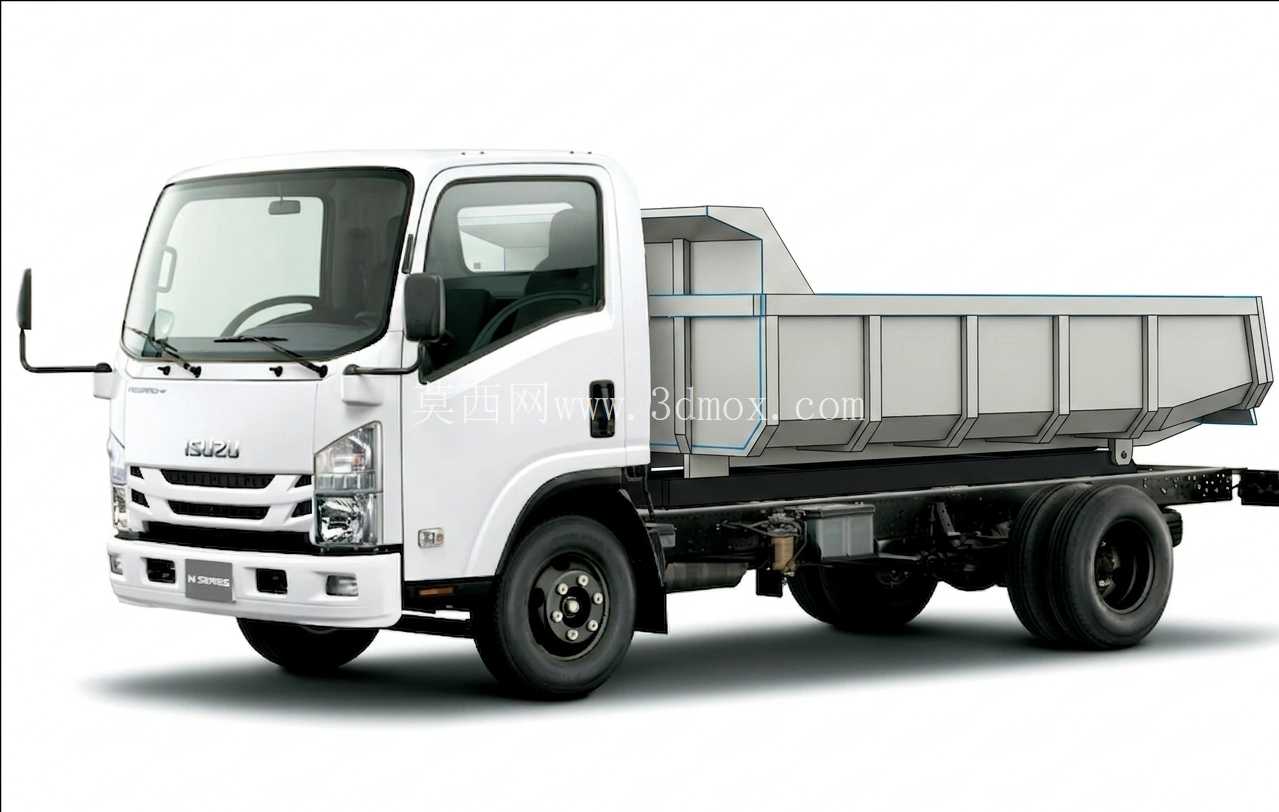

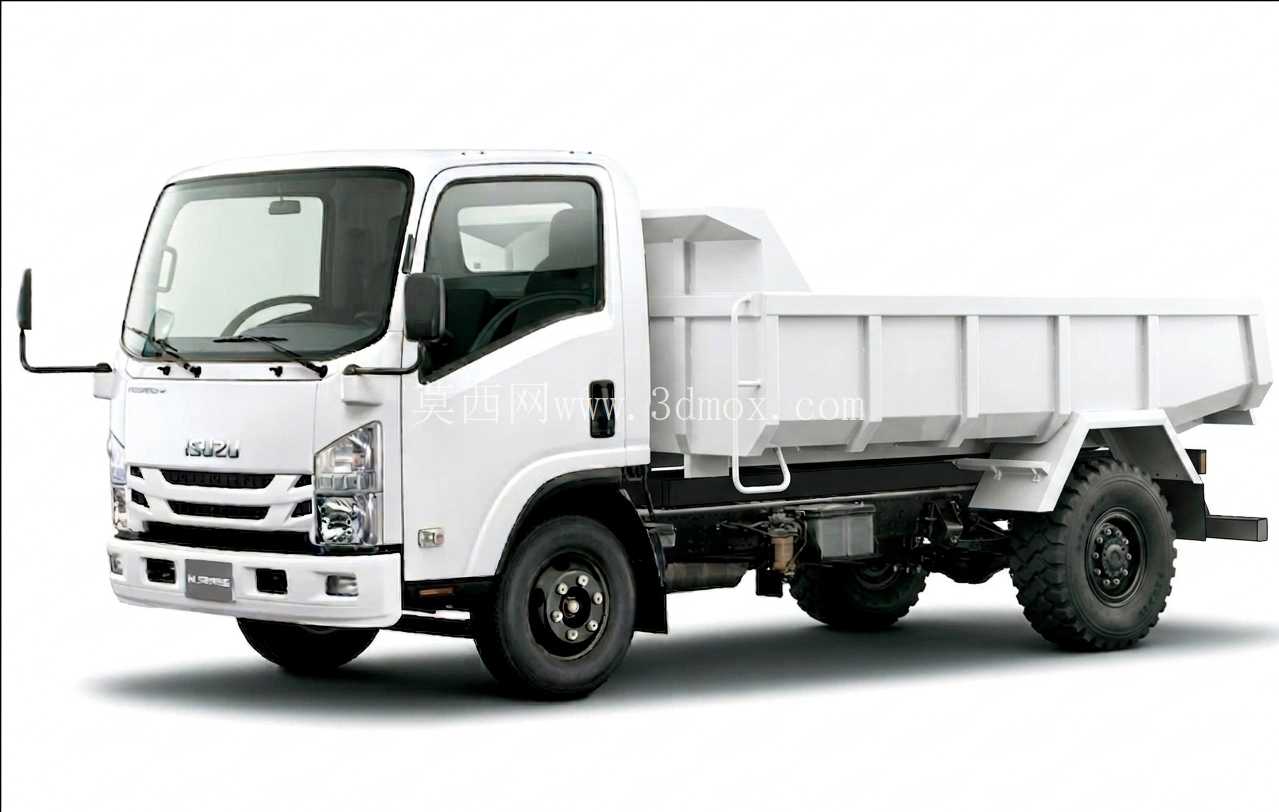

NPR重型自卸车整车结构三维工程模型

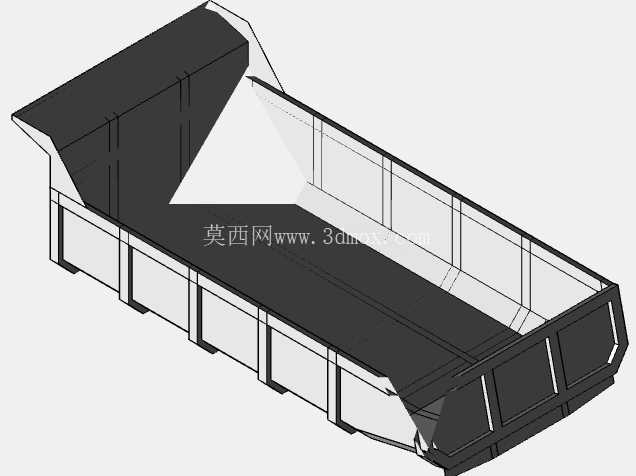

　　在城建渣土转运、矿山短驳物料、乡镇基建散料运输的场景里，轻型重载自卸车一直是灵活度与承载性平衡的核心设备，这款NPR平台的自卸车三维模型，完全围绕实际运营场景的结构需求搭建，没有做冗余的外观美化，所有结构基准都对齐实车的装配逻辑。从整车布局来看，该车型采用短头驾驶室设计，转弯半径控制在窄路作业的适配范围内，驾驶室本体的安装点完全对齐底盘大梁的悬置孔位，前脸的进气格栅、大灯组、保险杠的安装间隙都按照实车的装配公差预留，车门开合角度、踏步位置、后视镜支架的外伸量，都参考了实际运营中驾驶员上下车、视野观测的使用需求，没有出现建模时常见的结构干涉问题。上装的自卸货箱采用边板加厚的矩形截面结构，货箱尾部的铰接点位置、举升油缸的安装支座，都和底盘副梁的预留孔位完全匹配，举升机构的三角臂、拉杆的运动行程在模型中做了完整的约束，可直接模拟货箱举升卸货的全过程，不会出现运动死点或者结构碰撞的问题。货箱的侧防护栏、后保险杠的安装位置，严格符合道路运营车辆的安全尺寸要求，后轮的轮拱间隙预留了重载状态下钢板弹簧变形的缓冲空间，不会出现满载时轮胎摩擦货箱底板的问题。

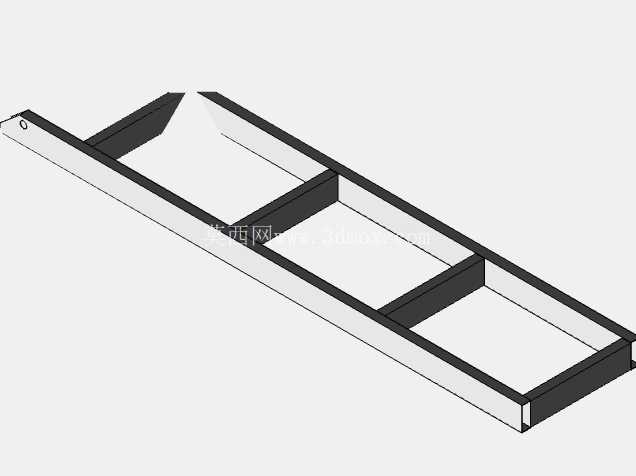

　　底盘部分的建模完整还原了NPR车型的重载配置，前桥采用工字梁结构，转向拉杆的球头位置、减震器的安装角度都和实车一致，后桥为驱动桥，搭配多片钢板弹簧的悬架结构，传动轴的万向节角度、消音器的吊挂位置、燃油箱的安装支架，都按照实车的布置逻辑搭建，所有管线的走向都预留了实际装配的空间，没有出现和车架、运动部件干涉的情况。从设计思路上来说，这个模型优先保证了结构的装配精度，所有部件的连接孔位、安装面都做了共面、同轴的约束，不管是用来做工程出图的底图，还是做可视化演示的动画素材，都不需要再做大量的结构修正。

　　对于做专用车改装的设计人员来说，可以直接在这个底盘模型的基础上调整上装结构，不需要重新搭建底盘的基础数据，能大幅缩短改装方案的设计周期；对于做商用车教学、结构演示的场景，这个模型的部件拆分度足够，可以单独拆解驾驶室、底盘、上装、液压举升系统各个模块，清晰展示自卸车的整体结构逻辑。外形尺寸方面，该车型的整车长度、轴距、轮距都参考了NPR系列自卸车的实际参数，货箱的内尺寸满足短途散料运输的容积需求，整车高度控制在常规道路限高的适配范围内，不会出现超高无法通行的问题，整车的接近角、离去角也符合非铺装路面作业的通过性要求，前保险杠的下沿高度预留了坑洼路面的通过间隙，避免作业时磕碰损坏。

　　在细节处理上，模型还原了实车的踏板防滑结构、货箱的锁紧机构、驾驶室侧面的示廓灯安装位，这些细节虽然不影响整体结构，但在做可视化渲染或者工程演示的时候，能最大程度贴近实车的真实状态，不会出现结构缺失导致的失真问题。液压举升系统的油缸支座、限位块的位置都做了准确还原，举升到最大角度时货箱的倾斜角度满足散料自卸的滑落需求，不会出现物料残留的情况，同时举升限位的位置也做了结构约束，避免举升超程导致的部件损坏。
