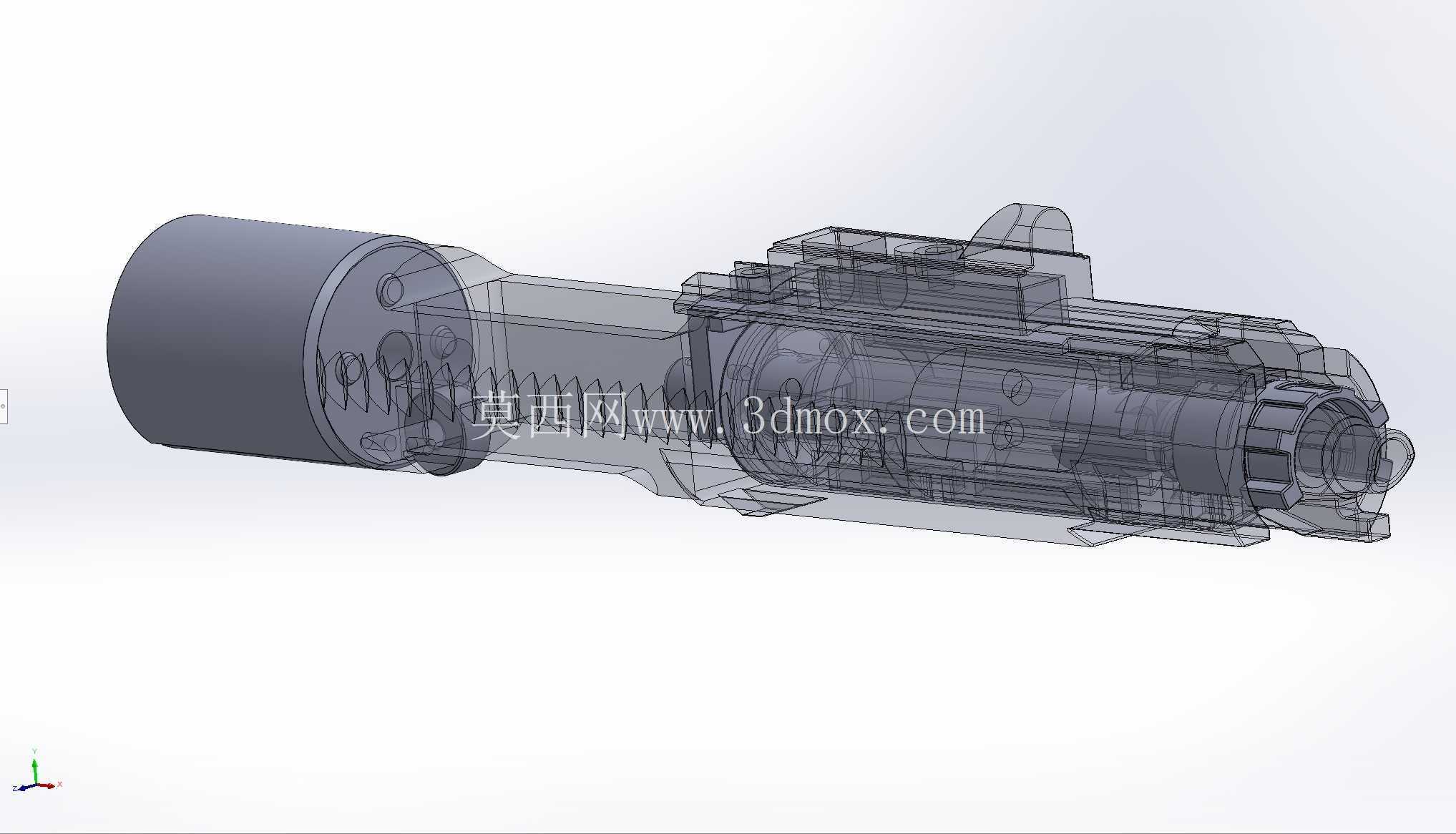

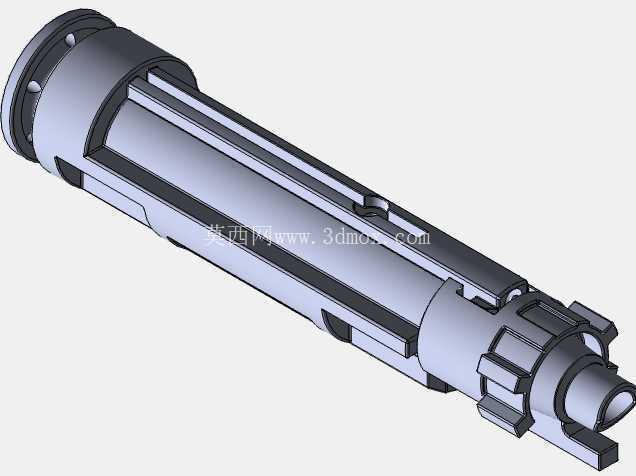

Marui MWS/ZET适配螺栓托架组结构设计

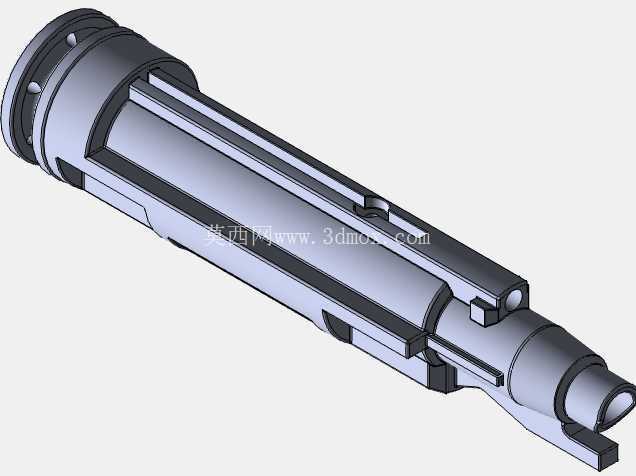

在气枪改装与战术配件适配的实际作业场景中，螺栓托架组是承担枪机组件定位、往复运动导向、射击载荷传递的核心承载构件，其加工精度与结构适配性直接影响枪械射击时的动作可靠性与部件使用寿命。本次设计的托架组针对Marui MWS/ZET系列气枪平台做定向适配，在原始GM BCG规格的基础上做了载体长度的实验性调整，相较于常规MWS规格的同类型托架，载体部分长度略有增加，能够适配更长行程的枪机往复运动需求，为后续升级大流量气阀、强化复进簧等改装操作预留了足够的结构空间，避免常规托架在改装后出现枪机运动干涉、复进不到位的常见故障。

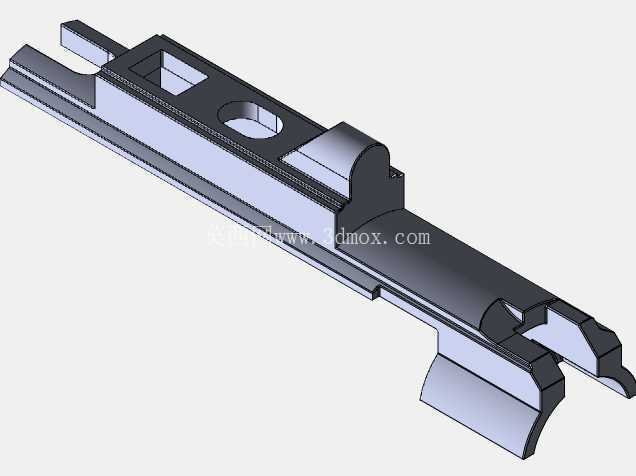

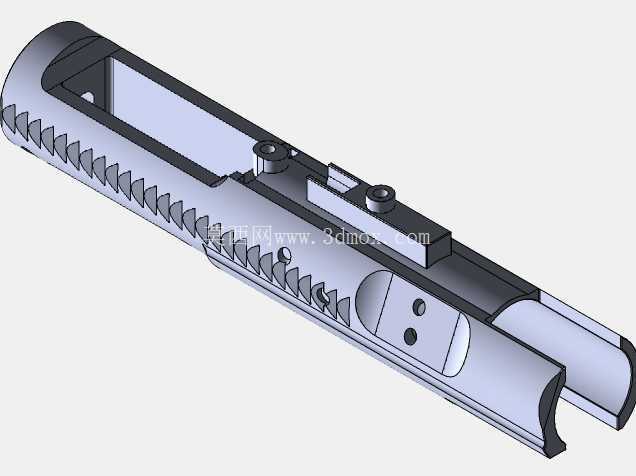

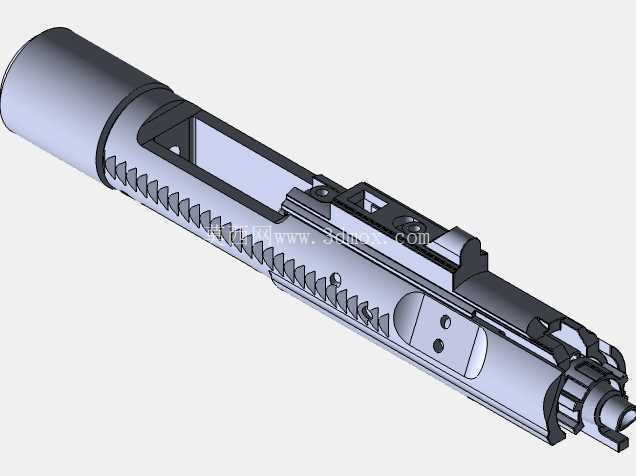

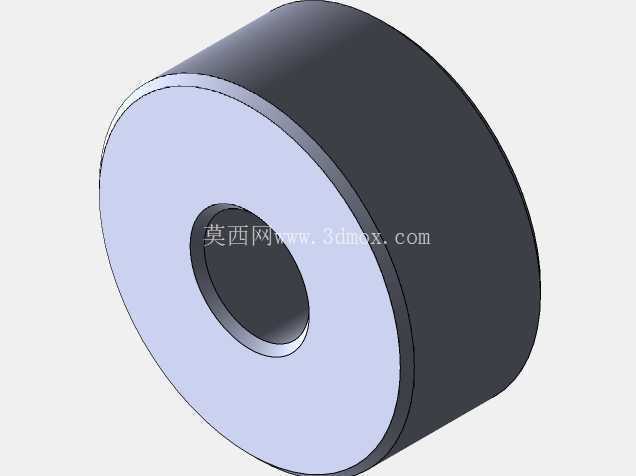

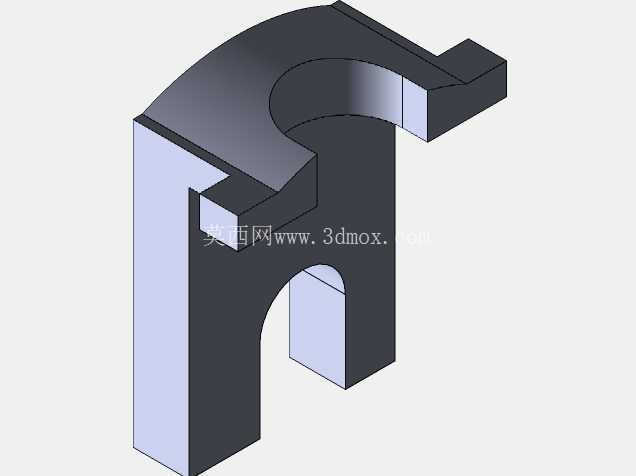

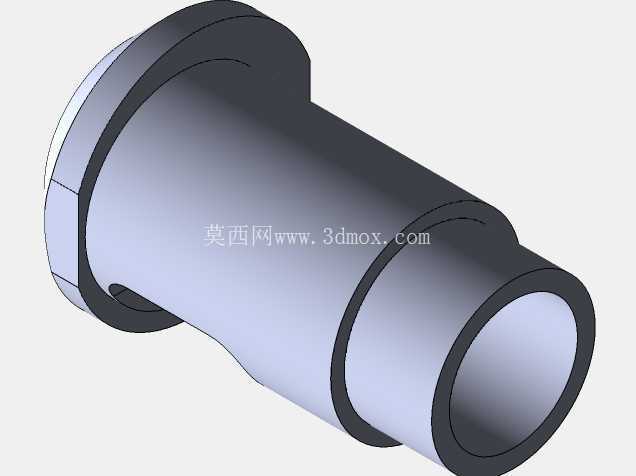

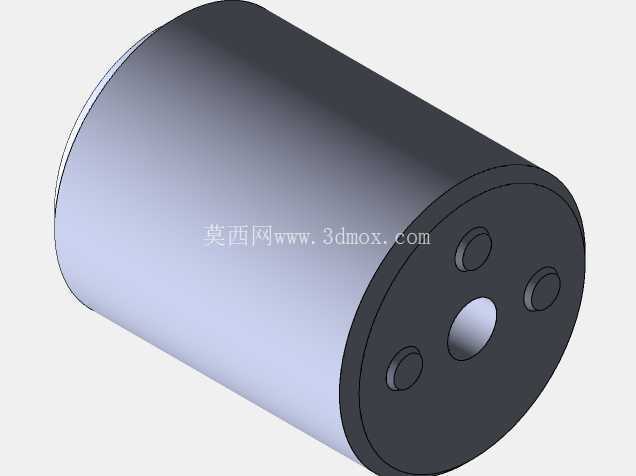

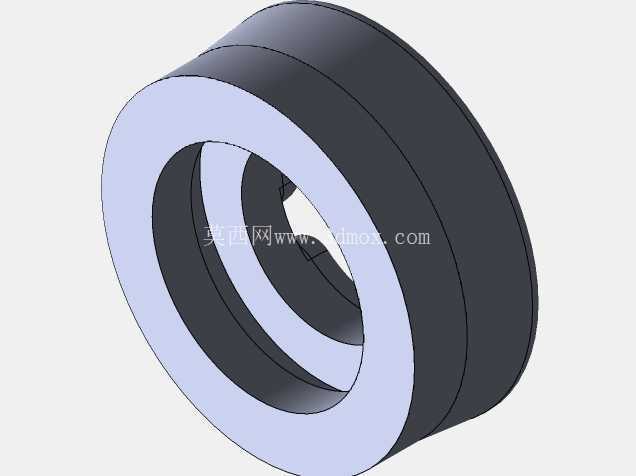

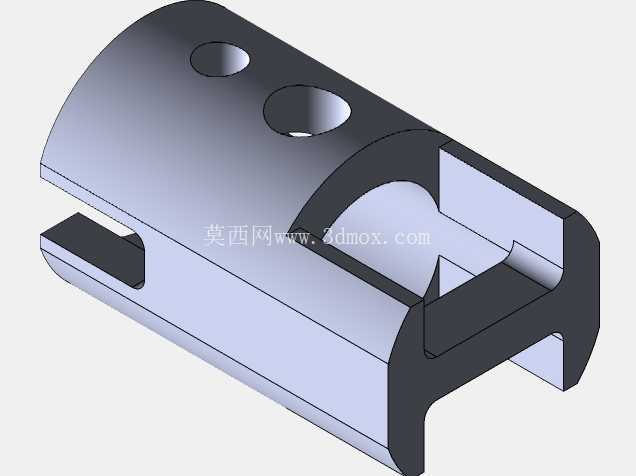

从实际功能特性来看，该托架组集成了枪机导槽定位、复进簧承托、螺栓锁紧定位三个核心功能模块，主体承力段采用一体化切削的结构设计，减少了分体式装配带来的累积公差，枪机配合面的导向槽做了0.02mm的公差预留，既能够保证枪机往复运动时的顺滑度，又不会因间隙过大导致射击过程中出现枪机晃动、影响射击精度的问题。复进簧安装位做了同轴度校准设计，簧座端面与托架运动轴线的垂直度控制在0.015mm以内，能够避免复进簧在压缩、伸展过程中出现偏磨，有效延长复进簧的使用寿命，同时减少复进过程中不必要的结构振动。螺栓锁紧位采用沉孔式设计，锁紧螺栓安装后端面与托架外表面齐平，不会突出结构表面对周边配件的安装造成干涉，同时锁紧位做了局部加厚处理，能够承受螺栓锁紧时的预紧力，避免长期使用后出现锁紧位开裂、螺栓松动的问题。

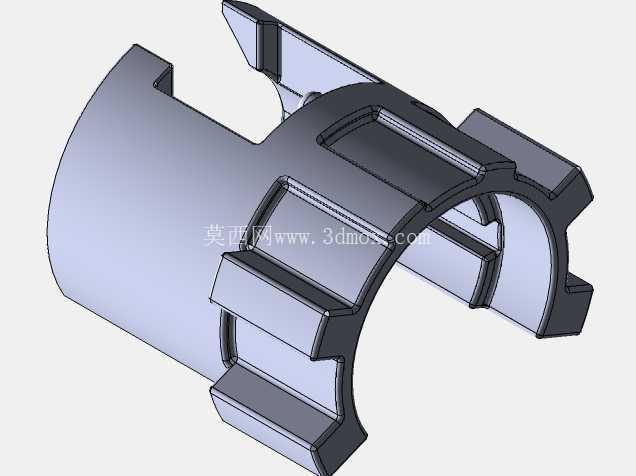

在设计思路的落地过程中，首先对常规MWS规格托架的常见失效点做了梳理，常规托架在高频率使用场景下，容易出现导槽磨损过快、复进簧座变形、螺栓孔位崩裂三类问题，因此在本次结构优化中，导槽部分做了局部加厚，壁厚比常规规格增加0.8mm，同时在导槽外侧增加了两条加强筋，在不增加过多整体重量的前提下提升了导槽部分的结构刚性，能够承受更高频率的枪机往复冲击。复进簧座部分采用圆弧过渡结构替代原有的直角过渡，减少了应力集中点，在承受复进簧反复冲击载荷时，应力分布更加均匀，不会在直角位置出现疲劳裂纹。针对载体长度加长的实验性设计，在建模过程中做了全行程的运动干涉仿真，模拟枪机从后坐到完全复进的全行程运动轨迹，确认加长后的载体不会与机匣内部的击锤组、供弹组件、气阀结构出现运动干涉，同时对加长部分的外壁做了0.1mm的减薄处理，控制整体重量与常规规格托架的重量差在5g以内，避免因托架重量变化过大导致枪械前后配重失衡，影响据枪手感。

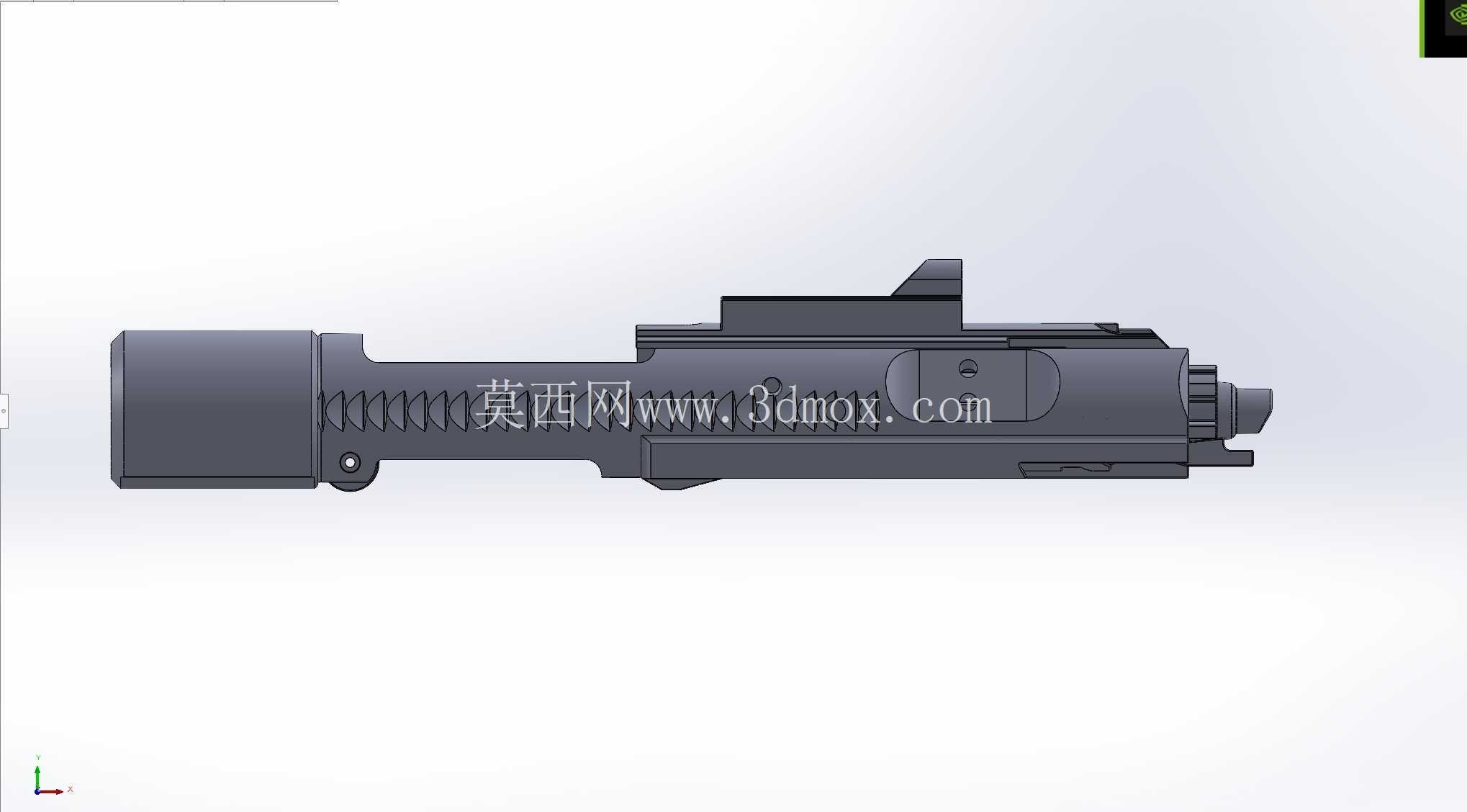

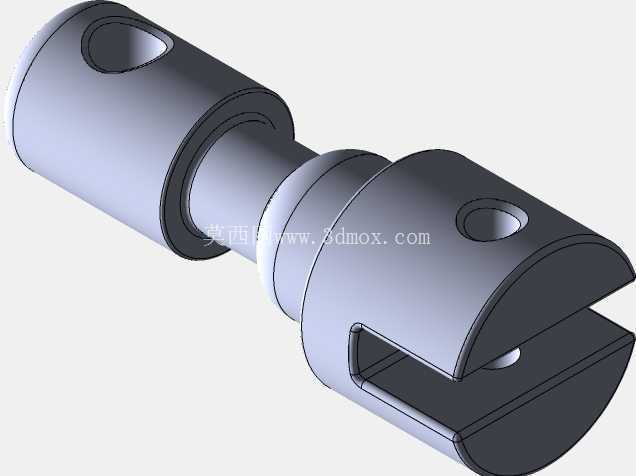

从外形尺寸与安装边界来看，该托架组的主体外径与常规MWS规格托架保持一致，最大外径处为22.6mm，能够直接适配标准MWS规格的机匣内孔，不需要对机匣做额外的打磨扩孔处理，安装时可以直接替换原有托架组件，降低改装的加工门槛。总长度相较于常规规格增加3.2mm，安装后托架尾部不会突出机匣尾部的安装端面，能够正常适配标准规格的枪托连接组件，不会影响枪托的折叠、伸缩功能。各安装孔位的位置度公差控制在0.01mm以内，与原厂机匣、枪机、复进簧组件的配合精度达到原厂配件的适配标准，安装后不需要做额外的修磨调整即可正常使用。托架前端的枪机配合接口采用与原厂一致的卡扣式设计，能够与标准规格的MWS枪机组件直接锁紧配合，不需要更换配套的枪机部件，降低改装的配件成本。在表面处理的结构预留上，托架外表面预留了0.05mm的涂层厚度空间，后续做阳极氧化、磷化等表面处理时，不会因涂层厚度导致装配尺寸超差，保证处理后的部件仍能顺利装配。

在实际应用场景中，该托架组既可以作为原厂托架损坏后的替换配件使用，也能够满足竞技射击场景下的高频率使用需求，加长的载体结构能够适配更高射速的改装方案，在连续射击的工况下仍能保持稳定的动作可靠性，不会出现结构变形、部件卡滞的问题。对于结构设计从业者而言，该模型的结构设计思路也具备一定的参考价值，其针对应力集中点的优化方式、运动干涉的校验逻辑、安装公差的控制方法，都可以迁移到其他往复运动类承载构件的设计过程中，尤其是在有限安装空间内做结构加长优化时，如何平衡结构刚性、整体重量、安装适配性三者的关系，该模型给出了可参考的落地方案。建模过程中对各配合面的公差预留、加强筋的布局设计、过渡结构的处理方式，也符合常规机械加工的工艺要求，所有结构都可以通过常规的CNC切削工艺实现加工，不存在无法加工的倒扣、薄壁结构，具备实际加工落地的可行性。
