远程监视固定翼无人飞行器结构设计

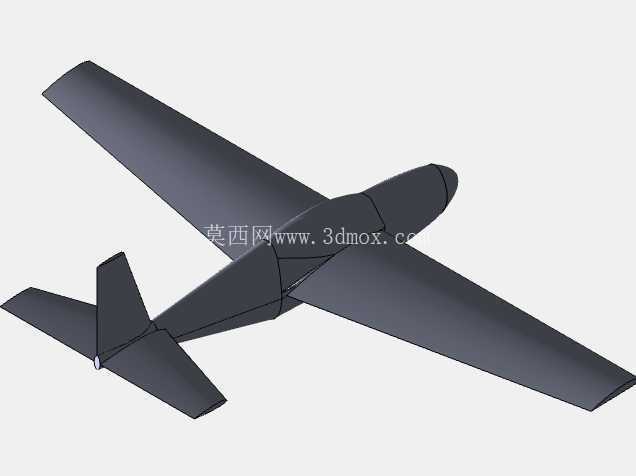

这款固定翼无人飞行器的结构设计，核心围绕长距离稳定飞行与实时空中监视的实际作业需求展开，在结构选型阶段就优先匹配了野外巡检、边境巡查、大范围空域监测这类需要长航时作业的场景，没有采用消费级多旋翼的构型，而是选择大展弦比平直翼搭配常规尾翼的布局，从气动根源上降低巡航阶段的诱导阻力，保障同等起飞重量下的续航能力。

从结构设计逻辑来看，机身主体采用流线型纺锤截面设计，没有多余的外置突出结构，尽可能降低巡航过程中的寄生阻力，机翼与机身采用翼身融合过渡段设计，既可以降低翼根处的干扰阻力，也能优化翼根区域的结构受力路径，减少飞行过程中翼根位置的交变应力集中，提升结构疲劳寿命。机翼选用相对厚度较小的层流翼型，在设计巡航速度下可以维持较大范围的层流段，进一步降低飞行阻力，机翼后缘预留了操纵舵面的安装位置，可根据实际飞行控制需求搭配副翼、襟翼结构，满足不同起飞重量、不同飞行速度下的操纵效率要求。尾翼部分采用垂直尾翼加水平尾翼的常规布局，垂尾布置在机身尾部末端，保障航向稳定性，平尾安装位置避开机翼下洗气流的主要影响区域，保障俯仰操纵的响应精度，避免大迎角飞行状态下平尾效率骤降引发的操纵风险。

材料选型上完全围绕强度重量比的优化目标展开，主承力结构采用碳纤维增强复合材料铺设，翼梁、机身隔框这类主承力部件通过铺层角度优化匹配不同方向的受力需求，非承力的机身蒙皮、机翼填充部分采用轻质硬质泡沫材料，在维持气动外形精度的前提下尽可能降低结构重量，同时泡沫材料具备一定的抗冲击能力，在轻微擦碰、迫降场景下可以吸收部分冲击能量，降低结构损坏概率。整机的结构重量分配严格控制重心位置在设计气动焦点的合理范围内，不需要额外增加配重就可以满足纵向静稳定性的要求，进一步压缩无效结构重量。

尺寸参数的设定完全匹配实际作业需求，翼展控制在1.8米，既可以保障足够的机翼面积来降低翼载荷，提升低空飞行时的抗紊流能力，也不会因为翼展过大导致运输、存放过程中的空间占用过高，外场作业时不需要复杂的拆装流程就可以快速完成部署。机身长度设定为1.2米，机头位置预留了足够的载荷安装空间，可以搭载可见光监视相机、红外成像设备等任务载荷，机身中部为航电系统、动力系统的安装舱，舱段内部设计有标准化的安装导轨，可以根据不同任务需求快速更换电池、航电模块，不需要对机身结构进行二次加工。整机起飞重量控制在2.5公斤左右，属于小型低空无人飞行器的范畴，对起飞场地的要求极低，平整的硬质路面、草地都可以完成滑跑起飞，也可以根据需求搭配弹射起飞架实现无跑道场景下的快速部署。

在安装边界的设计上，所有机载设备的安装位置都预留了足够的维护操作空间，航电舱采用快拆舱盖设计，外场作业时不需要复杂工具就可以完成电池更换、载荷调试操作。机翼与机身的连接采用快拆锁扣结构，拆解后可以放入常规的便携运输箱内，转场运输过程中不需要占用过大的存储空间。起落架部分采用后三点式轻量化设计，主起落架布置在机身重心靠前位置，尾起落架布置在机身尾部下方，结构简单重量轻，同时可以满足滑跑起降过程中的方向稳定性要求，在粗糙道面起降时也能吸收部分冲击载荷，避免机身结构直接受冲击损坏。

从实际作业适配性来看，这款构型的固定翼无人机巡航速度适中，作业半径可以覆盖数十公里范围，相比多旋翼飞行器在大范围巡检、线状目标巡查（比如管线巡检、河道巡查、边境线巡查）场景下作业效率提升数倍，同时结构简单可靠，维护成本低，不需要复杂的地面保障设备就可以完成日常作业部署。结构设计阶段就充分考虑了不同使用场景下的改装冗余，机身内部预留了额外的设备安装空间，可以根据任务需求加装图传设备、导航模块、应急伞降装置等附加设备，不需要对主承力结构进行修改，拓展性较强。
