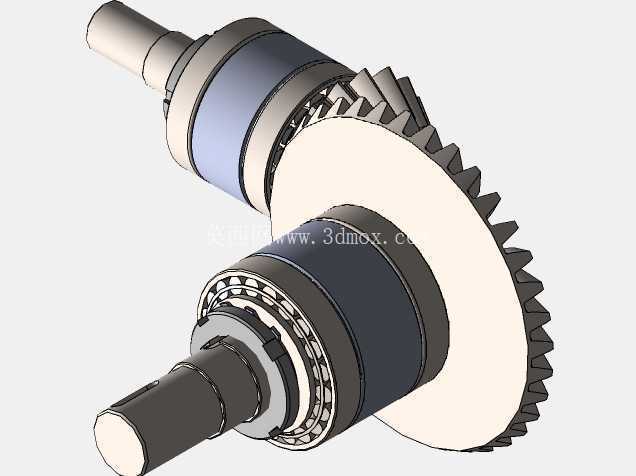

这套轴系齿轮组件常见于中小功率传动的减速换向场景,比如小型代步工具的轮边减速、便携动力工具的传动端、小型自动化输送线的换向传动单元,核心作用是在有限安装空间内完成动力的转向传递与扭矩放大,匹配高转速低扭矩的动力输入源,输出端适配低转速大扭矩的负载需求。从结构组成来看,组件包含两根呈空间垂直布置的传动轴,其中一根轴集成了圆柱斜齿轮与支撑轴承组,另一根轴装配大直径锥齿轮与配套的滚动轴承、轴向定位套,两根轴通过锥齿轮的齿面啮合实现90度方向的动力换向,圆柱齿轮段可对接前级的减速齿轮组,完成二级减速的传动配比。设计过程中首先考虑的是安装边界的适配性,输入轴的伸出端采用标准光轴配合键槽的结构,可直接对接驱动电机的输出轴或带轮、链轮等传动件,轴肩位置严格按照轴承内圈的定位尺寸设计,避免轴承装配后出现轴向窜动;输出轴的锥齿轮采用齿部与轮毂一体化的结构,减少分体装配带来的同轴度误差,轴承选型上选用带保持架的深沟球轴承搭配推力轴承组合,既可以承受径向传动载荷,也能抵消锥齿轮啮合过程中产生的轴向分力,避免齿面偏载导致的早期磨损。
齿形设计上锥齿轮采用渐开线等顶隙收缩齿,齿向修形量根据常用工况下的轴系变形量设定,保证在额定载荷下齿面接触斑点覆盖齿高中部70%以上的区域,减少啮合冲击与传动噪音;圆柱斜齿轮的螺旋角选取15度,兼顾传动平稳性与轴向力的平衡,避免单轴轴向力过大导致轴承负载超限。轴系的密封位置预留了标准密封圈的安装槽位,可适配接触式橡胶密封圈或非接触式迷宫密封,根据使用场景的防尘、防油需求灵活选配,轴端的锁紧螺母位置设计了止动垫圈卡槽,防止设备运行过程中螺母松动导致的轴系移位。
实际装配过程中,两根轴的中心距公差严格控制在IT7级范围内,锥齿轮的安装距通过轴套的厚度调整来保证啮合侧隙在0.1-0.2mm之间,既避免侧隙过小导致的卡滞、发热,也防止侧隙过大带来的传动回差,影响传动精度。组件的整体外形采用紧凑式布局,大锥齿轮的外径作为径向最大尺寸边界,输入轴与输出轴的伸出长度根据通用安装接口设计,可直接适配多数小型传动箱体的安装孔位,不需要额外做安装面的二次加工。从受力角度分析,额定工况下齿面接触应力控制在材料许用应力的60%以内,轴的危险截面抗弯安全系数大于2.5,轴承的额定动载荷满足10000小时以上的使用寿命要求,可适配连续运转的工作场景。
在日常维护层面,组件的轴承位置预留了注油通道,可定期补充润滑脂,不需要完全拆解轴系即可完成保养,齿轮啮合面的润滑可采用油浴或脂润滑两种方式,根据不同的转速区间灵活选择,当转速超过1500r/min时推荐采用油浴润滑,降低齿面工作温度,延长零件使用寿命。这套结构的设计难点在于锥齿轮的啮合精度控制,建模过程中需要严格按照齿形参数生成渐开线齿面,保证装配后两齿轮的分度圆锥顶点完全重合,避免出现齿顶干涉或齿根接触的不良啮合状态,轴上各零件的轴向定位尺寸需要形成完整的尺寸链闭环,每个定位台阶的公差根据装配要求设定,保证装配后各零件无多余窜动,转动过程无卡滞点。
