带轴锥齿轮传动组件结构设计

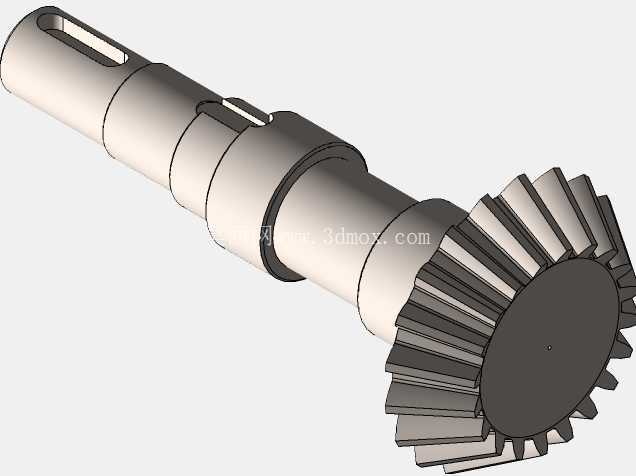

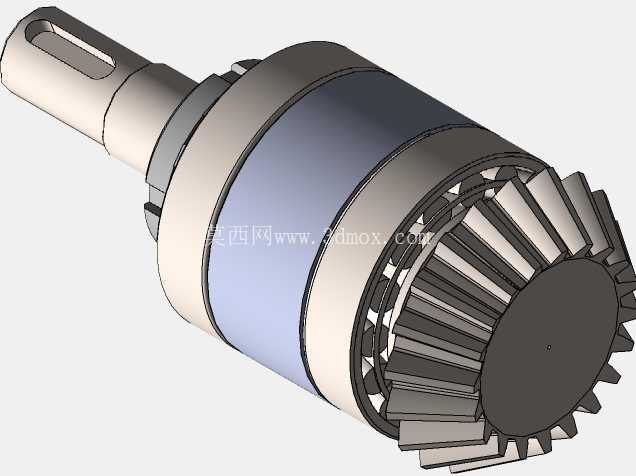

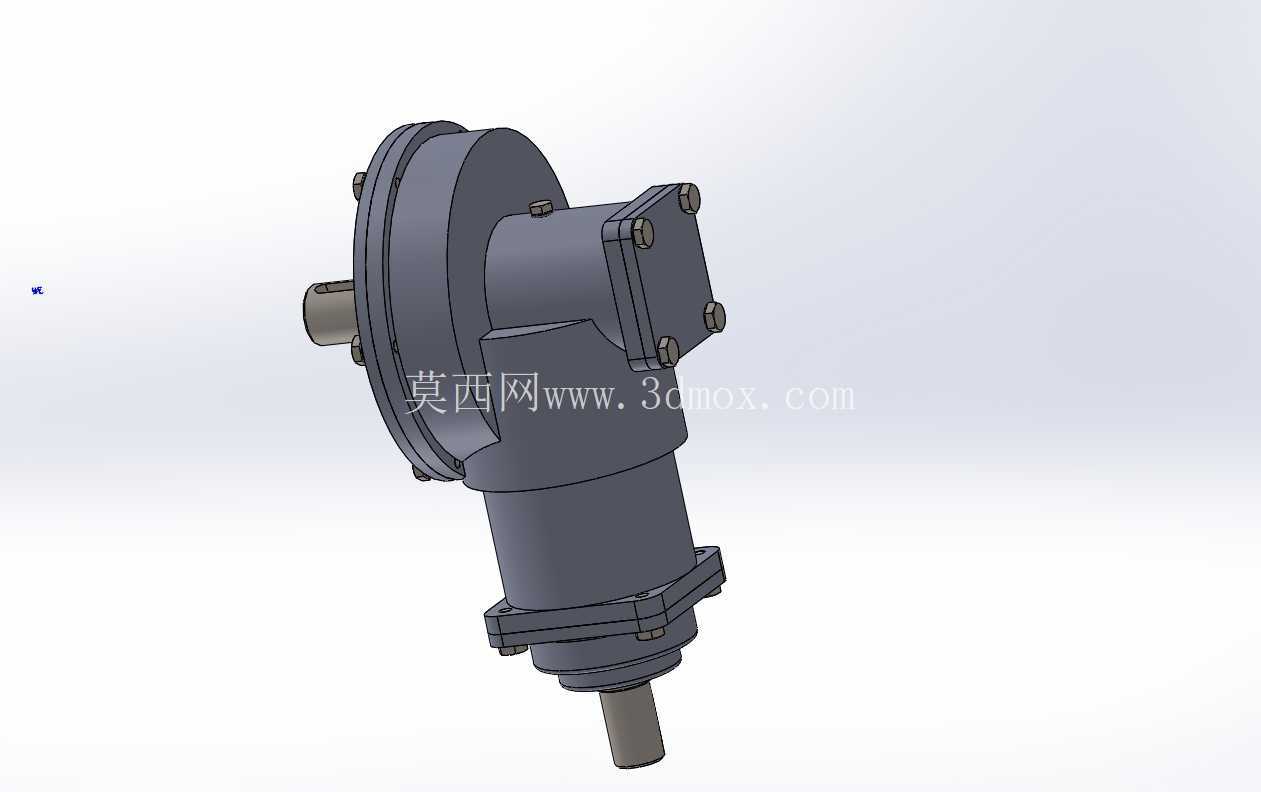

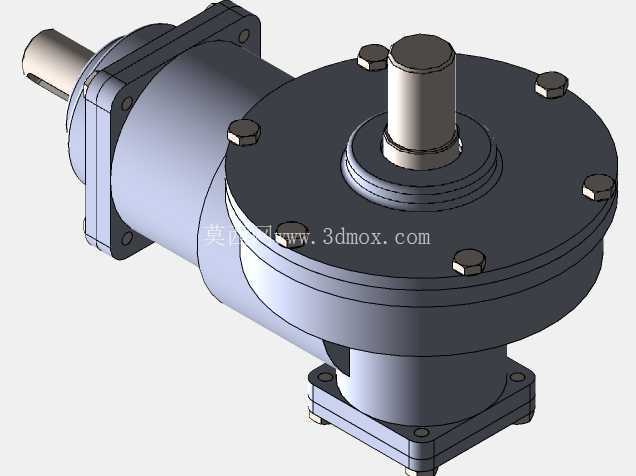

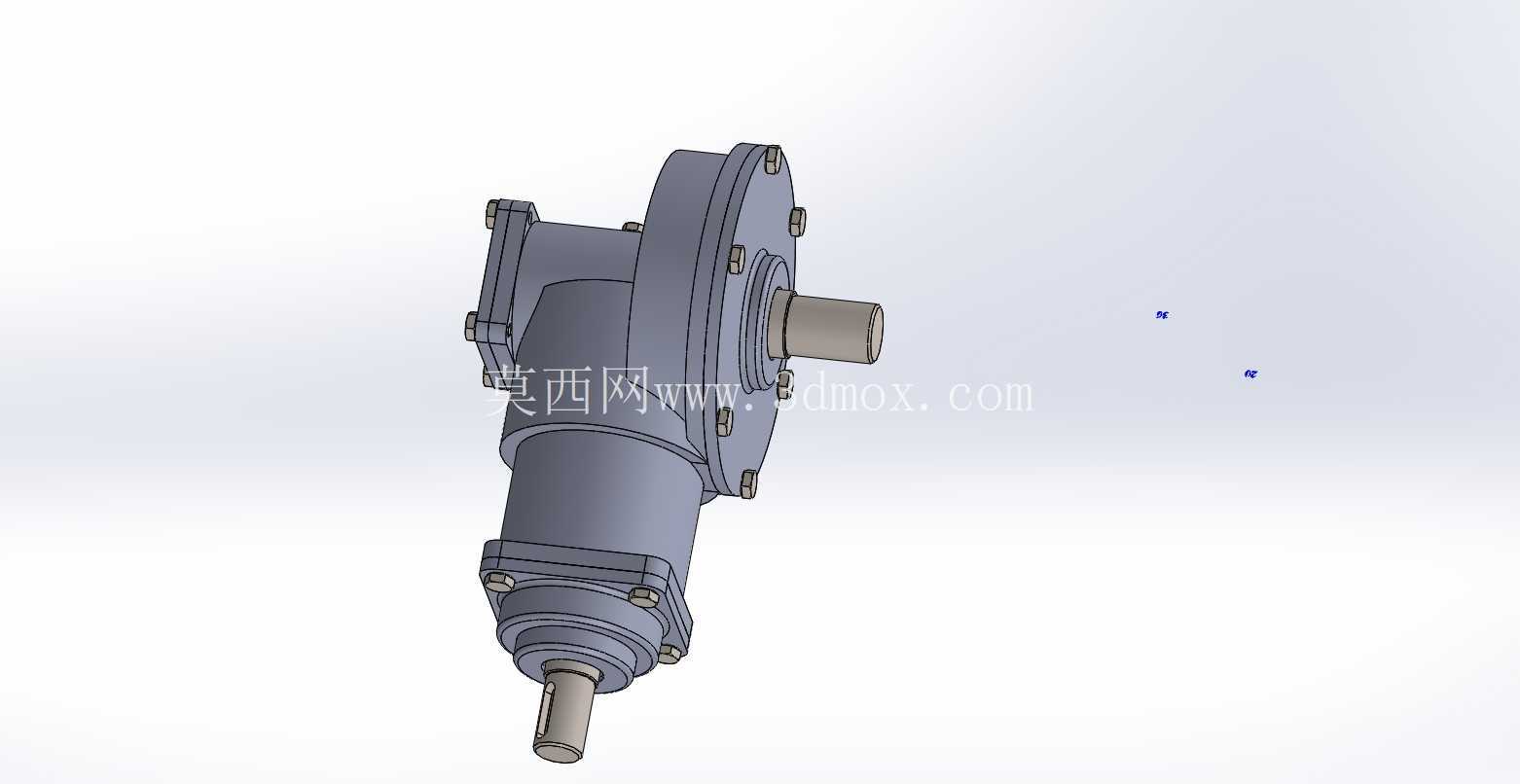

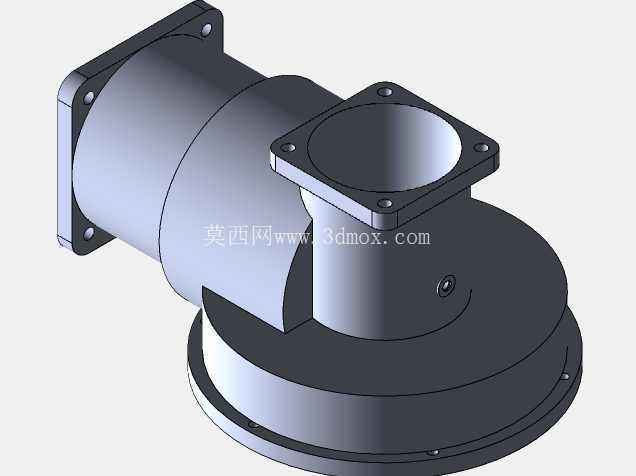

在中小功率相交轴动力传递场景里，这类带轴锥齿轮组件的应用覆盖范围极广，从轻工包装设备的分度送料机构，到小型农机的转向动力传递单元，再到机床附件的角度传动模块，都能见到这类结构的身影。不同于分体装配的锥齿轮与传动轴结构，一体化带轴设计从根源上减少了锥齿轮与轴配合的间隙累积，在频繁正反转的传动工况下，能有效降低回程误差，提升传动精度的保持性。

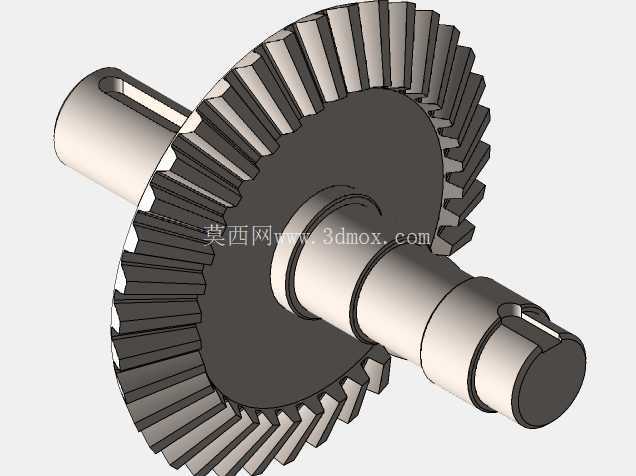

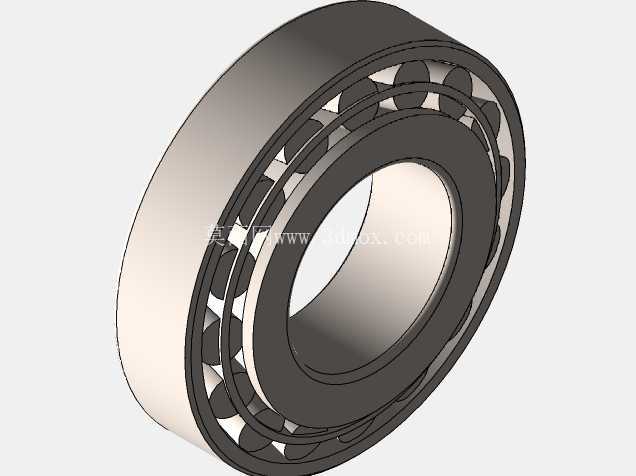

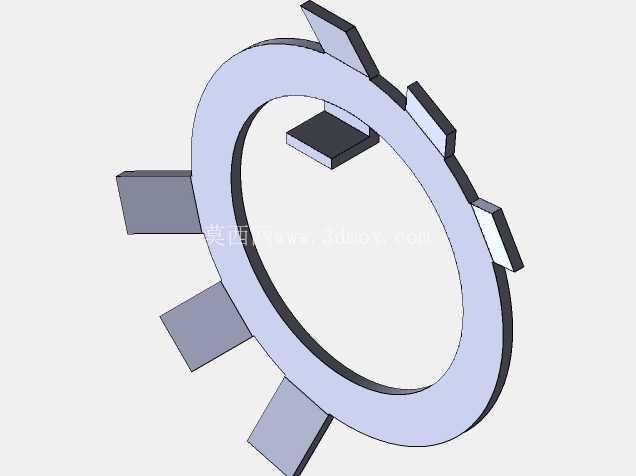

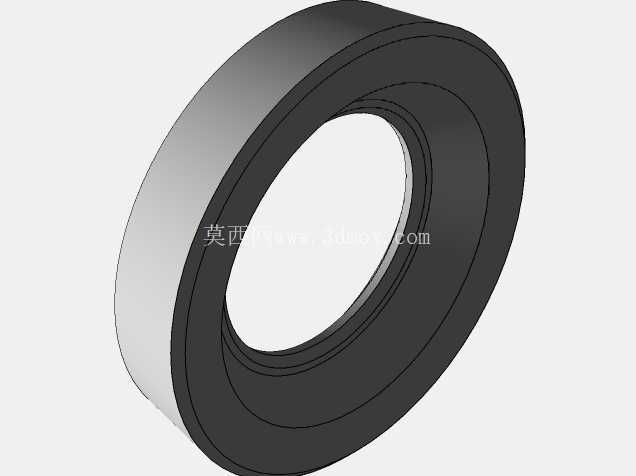

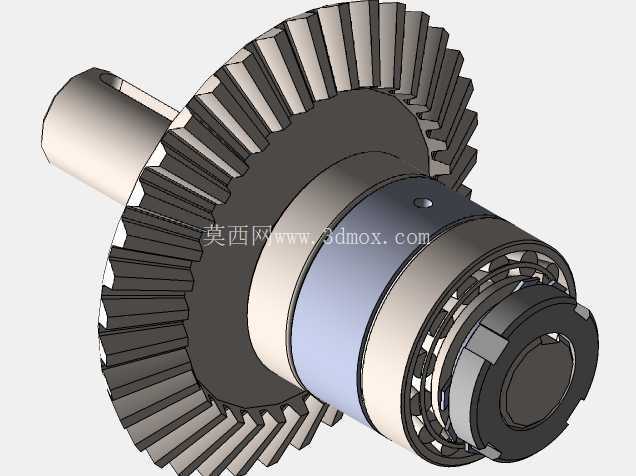

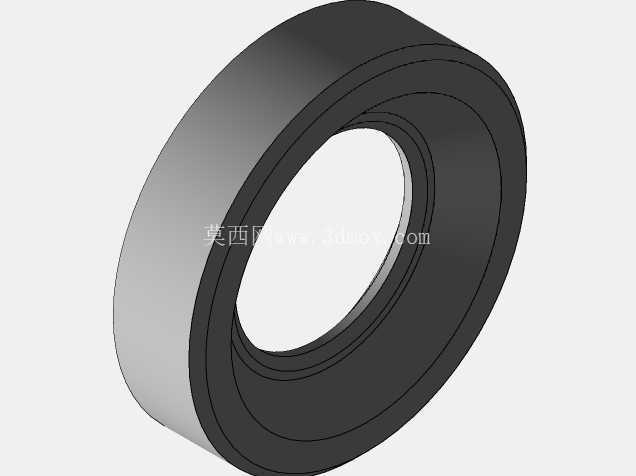

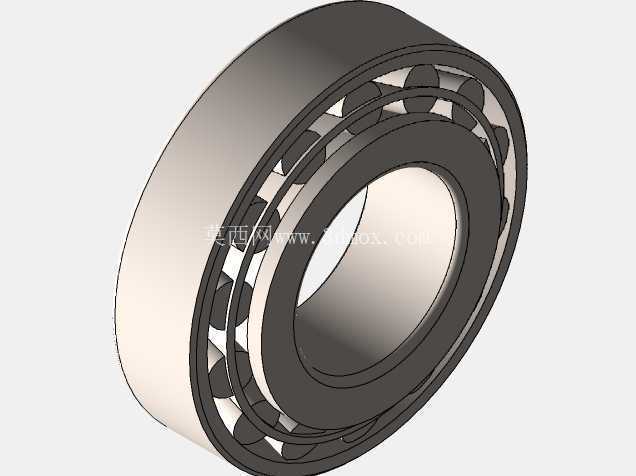

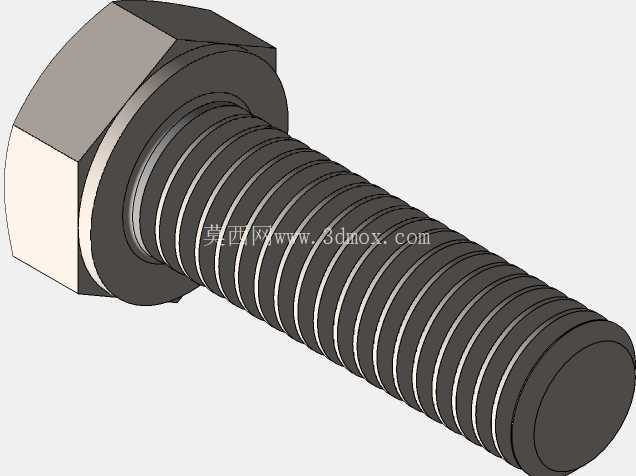

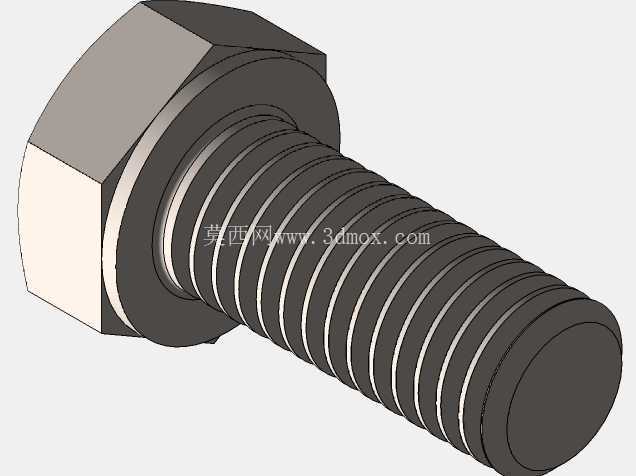

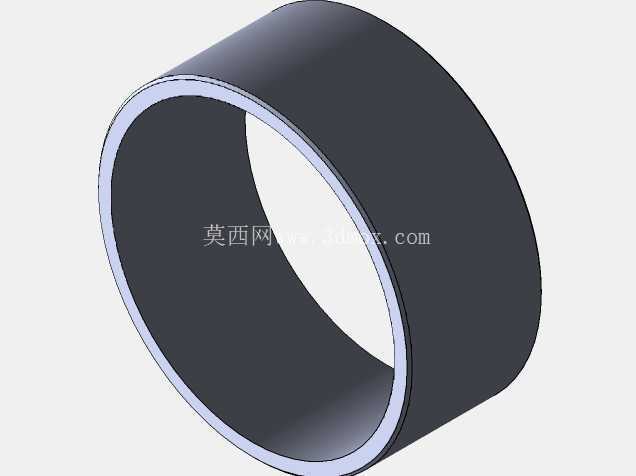

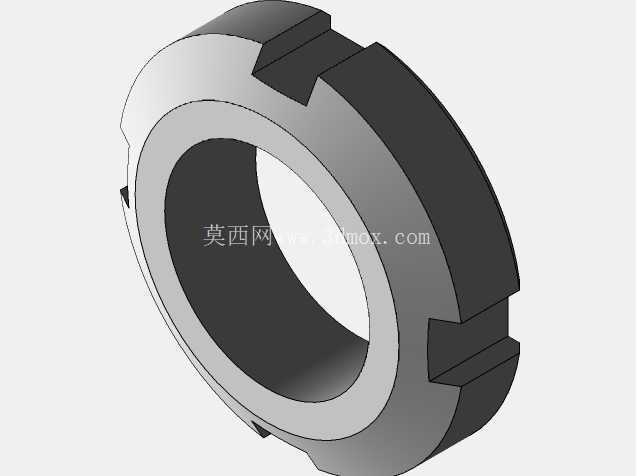

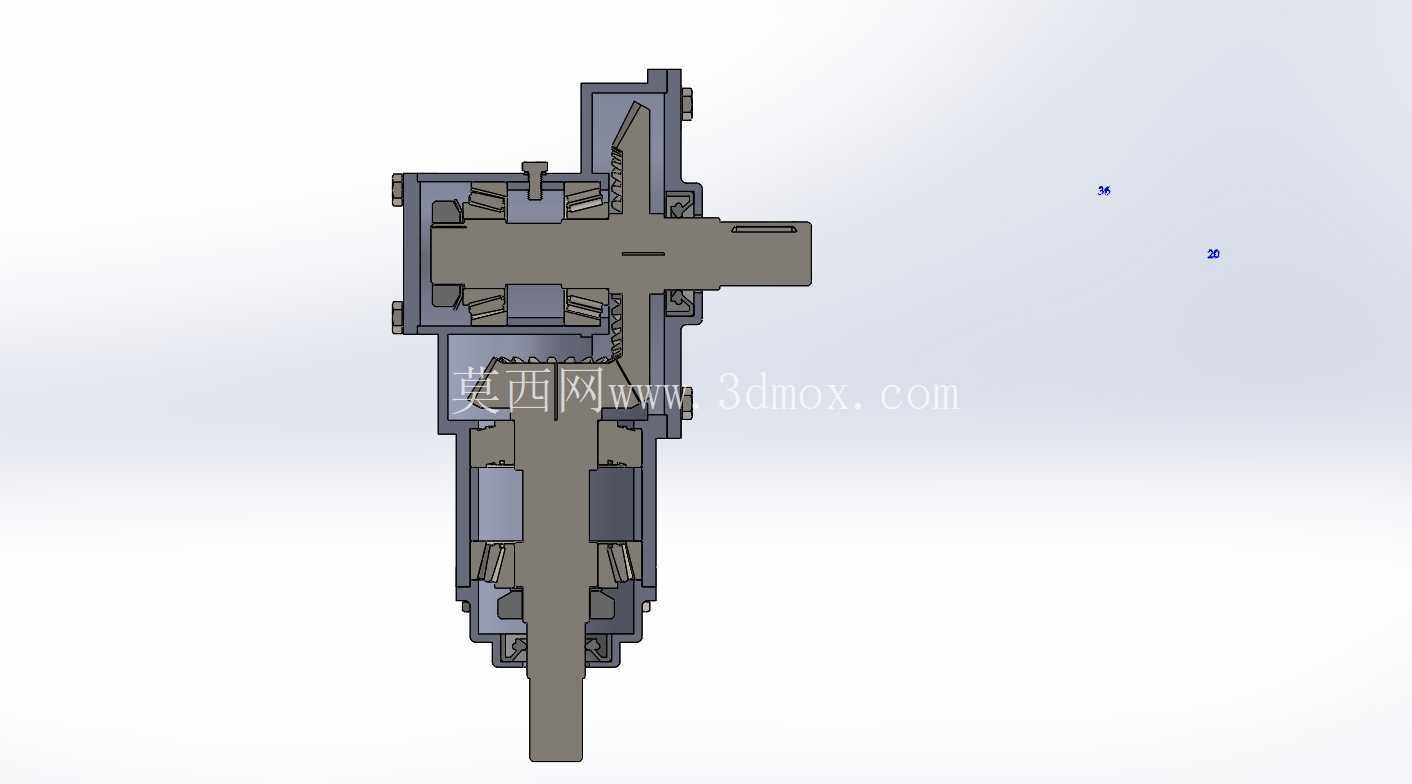

从结构功能来看，锥齿轮部分采用直齿锥齿形，齿向沿节锥母线方向分布，适合两轴轴线垂直相交的传动场景，传动比恒定，啮合过程中齿面接触为线接触，承载能力比同模数的螺旋锥齿轮稍低，但加工、装配难度更小，后期维护更换成本更低，适合转速不超过1500r/min、传递扭矩在中等区间的动力传输场景。轴段部分做了阶梯式设计，不同直径的轴段分别承担不同功能：靠近齿轮侧的大直径轴段为轴承安装位，用于匹配深沟球轴承或者圆锥滚子轴承，承担传动过程中的径向力与部分轴向力；轴段上加工的键槽用于安装平键，实现与外部传动件（比如带轮、联轴器）的周向固定，传递扭矩；轴端的卡簧槽用于安装轴用弹性挡圈，限制轴承的轴向窜动，保证传动过程中齿轮的啮合位置不发生偏移，避免出现偏载、打齿的问题。

设计过程中首先要确定的是节锥角参数，根据配对齿轮的传动比计算得到主动轮与从动轮的节锥角，保证两齿轮装配后节锥顶点重合，这是锥齿轮正确啮合的核心前提，如果节锥顶点出现偏移，会导致齿面接触区偏向齿端，轻则加剧齿面磨损，重则出现断齿失效。齿宽的选取通常控制在节锥母线长度的三分之一左右，过宽的齿宽并不会等比例提升承载能力，反而会因为加工误差导致齿面接触不良，过窄则会导致单齿受力过大，降低组件的使用寿命。轴段的直径设计需要结合扭矩传递需求做强度校核，按照扭转强度初步估算轴径后，再结合轴承安装的标准内径系列做圆整，同时要考虑键槽对轴强度的削弱，有键槽的轴段直径需要适当放大3%-5%，避免应力集中导致轴段断裂。

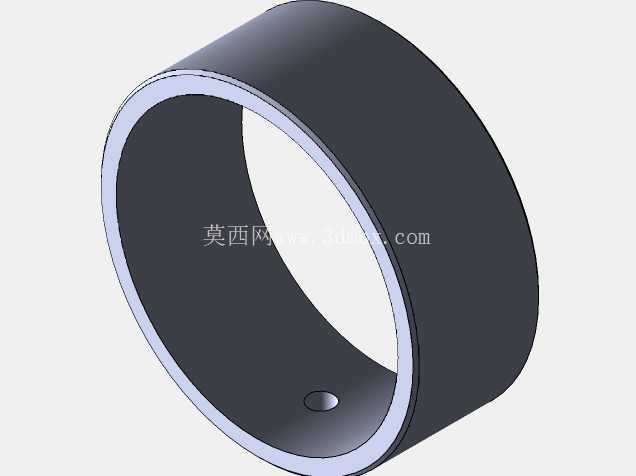

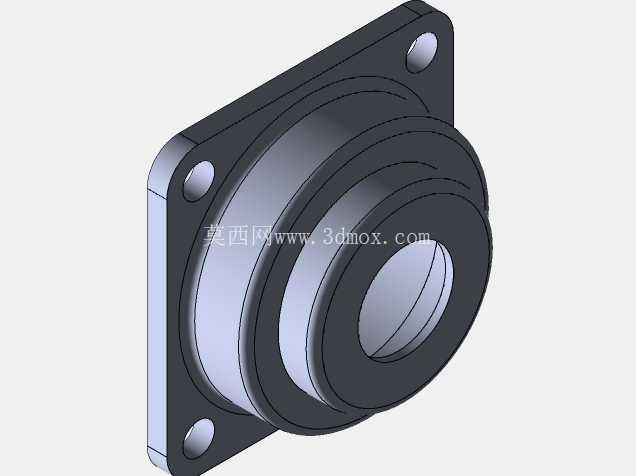

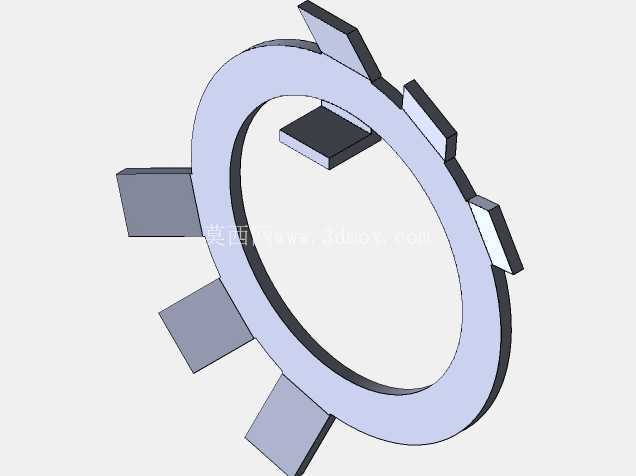

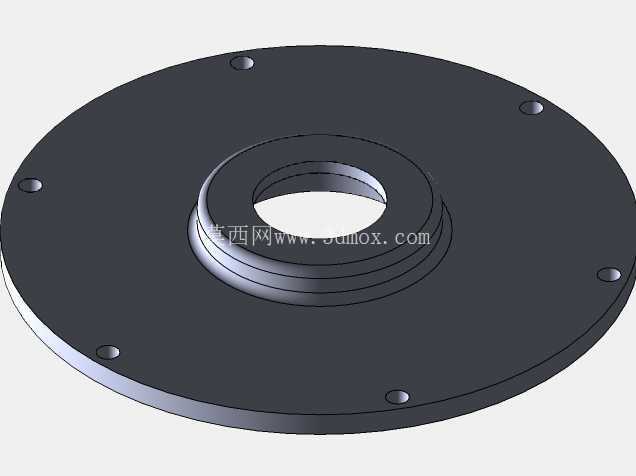

安装边界方面，这类组件的轴向定位依靠轴肩与轴承端盖配合实现，装配时需要保证锥齿轮的背锥面与安装基准面的平行度公差控制在0.02mm以内，径向跳动公差不超过0.03mm，否则会导致啮合间隙不均匀，传动过程中出现冲击、噪音过大的问题。齿轮副的侧隙需要根据工作温度、润滑条件做调整，常温下工作的油润滑场景，侧隙控制在0.1-0.2mm之间即可，既能补偿热膨胀带来的间隙变化，又不会因为侧隙过大导致回程误差超标。轴段上的键槽需要与轴线保持平行，对称度公差不超过0.05mm，保证平键安装后受力均匀，避免出现键侧压溃的失效形式。

实际应用中，这类组件通常搭配润滑脂或者低压飞溅润滑，齿面粗糙度需要达到Ra1.6以下，降低啮合过程中的摩擦损耗，轴段的轴承安装位粗糙度需要达到Ra0.8，保证轴承内圈与轴的配合紧密，避免跑圈问题。在选型替换时，除了模数、齿数、压力角等基础齿形参数需要匹配外，轴段的安装跨距、轴承位直径、键槽尺寸都需要与原有安装腔体匹配，否则无法完成装配。不同于外置式的锥齿轮传动结构，一体化带轴的设计减少了零件数量，降低了装配难度，在批量生产的小型传动设备中，能有效压缩装配工时，提升整机的装配一致性。
