星型发动机连杆安装连接结构件

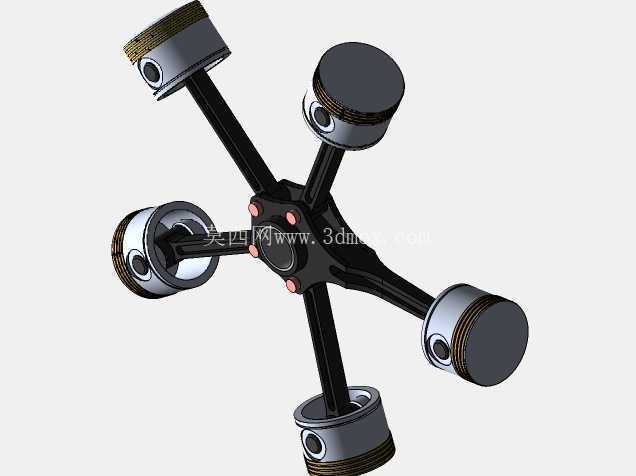

　　该结构件为星型发动机核心传力组件，对应径向气缸布局下的动力传递需求，在早期航空活塞动力装置中承担着将活塞往复直线运动转化为曲轴旋转运动的关键作用，适配气缸围绕中央曲轴箱呈辐射状排布的动力构型，这类构型在燃气涡轮动力普及前，是小型通航飞机、轻型航空器的主流动力方案，凭借紧凑的径向布局，在相同排量下能获得更短的整机轴向长度，适配航空器前部狭窄的安装空间。从功能实现逻辑来看，该部件大端对接曲轴曲柄销位置，小端通过活塞销连接对应气缸内的活塞组件，工作过程中需要持续承受活塞做功行程传递的爆发压力，同时还要应对往复运动产生的惯性载荷，因此结构设计上优先保证传力路径的连续性，杆身采用渐变截面的工字型构型，在保证整体抗弯、抗扭刚度的前提下，尽可能去除非承载区域的冗余材料，降低往复运动质量，减少高转速工况下的惯性力冲击。

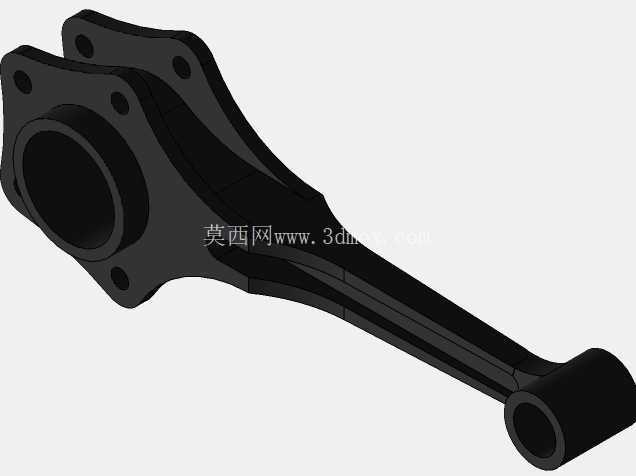

　　大端采用法兰式对接结构，沿圆周均匀分布多个螺栓安装孔，孔位精度严格匹配曲轴连杆轴颈的装配公差，保证装配后连杆大端与轴颈的配合间隙处于设计区间，避免运转过程中出现偏磨、异响甚至抱轴故障；小端为整圈式衬套安装座，内孔预留铜衬套压装余量，工作时衬套内孔与活塞销形成滑动摩擦副，通过发动机润滑系统输送的压力机油形成油膜，降低接触面磨损速率。安装边界层面，大端法兰的端面平面度、安装孔位置度需要与同组其他连杆的装配基准保持统一，因为星型发动机同一曲柄销上会对接多根连杆，各连杆的轴向定位、周向排布间隙直接影响整机运转的平顺性，若单根连杆的尺寸超差，会导致同组活塞的行程出现偏差，进而引发各缸压缩比不一致、动力输出不均的问题。

　　杆身的外形轮廓做了圆弧过渡处理，避免应力集中，尤其是大端与杆身衔接、小端与杆身衔接的位置，均采用大圆角过渡设计，在交变载荷长期作用下，能有效降低应力集中系数，减少疲劳裂纹萌生的概率。从实际应用场景出发，这类连杆组件除了传统航空活塞发动机外，在部分小型固定式动力机组、复古轻型运动飞机的复刻制造中仍有应用，设计过程中需要充分考虑不同工况下的载荷特性：起飞工况下发动机处于大油门状态，气缸爆发压力达到峰值，连杆需要承受瞬时的冲击载荷；巡航工况下发动机转速稳定，连杆承受的载荷呈周期性规律变化，此时结构的疲劳强度是设计校核的核心指标；怠速工况下转速波动较大，连杆小端与活塞销的配合间隙需要适配低速下的润滑条件，避免边界润滑状态下出现异常磨损。

　　建模过程中需要重点关注各安装面的形位公差设定，大端法兰的安装孔同轴度、端面与杆身轴线的垂直度，小端内孔与大端内孔的平行度，都是直接影响装配后运行可靠性的关键参数，同时杆身的壁厚变化需要符合锻造工艺的成型要求，避免出现壁厚突变导致的锻造缺陷，保证零件批量生产时的成品率。
