涡轮发动机后壳体部件结构设计

在航空航天动力系统的研发与教学场景中，涡轮发动机的核心部件结构还原一直是结构设计从业者、机械专业师生开展装配实践、结构认知的核心载体，本次呈现的涡轮发动机后壳体部件，正是针对这类需求完成的精细化结构设计成果。从实际装机的功能定位来看，后壳体处于涡轮发动机排气段的核心承载位置，一方面要为排气段的导流构件提供稳定的安装基准，另一方面要承接涡轮后端的结构载荷，将高温排气段的应力均匀分散到相邻的机匣连接段，同时还要为周边的管路固定、传感器安装预留对应的接口位置，是保障发动机排气段结构稳定性的关键承力构件。

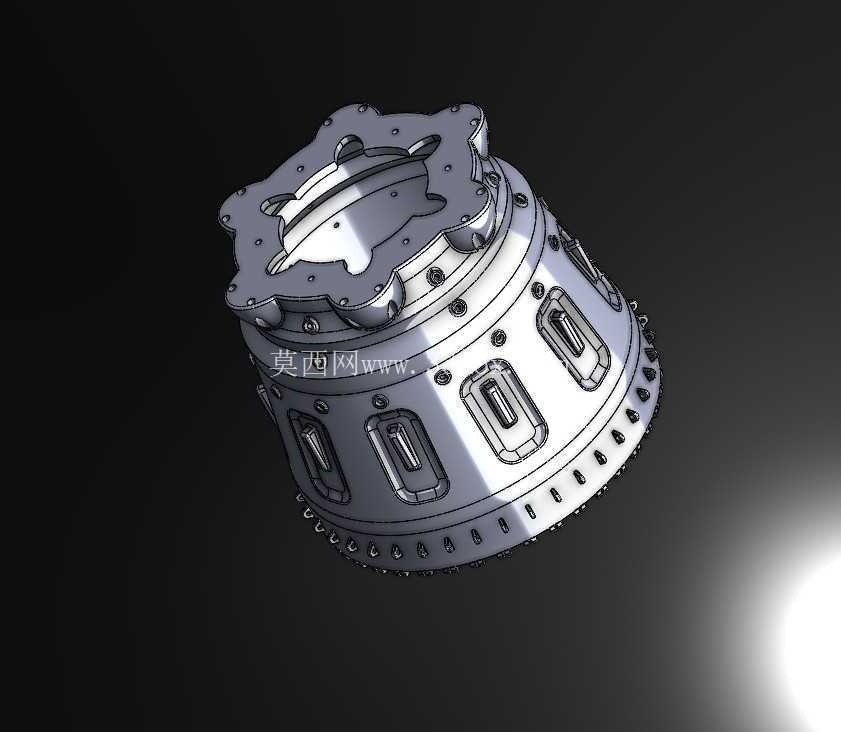

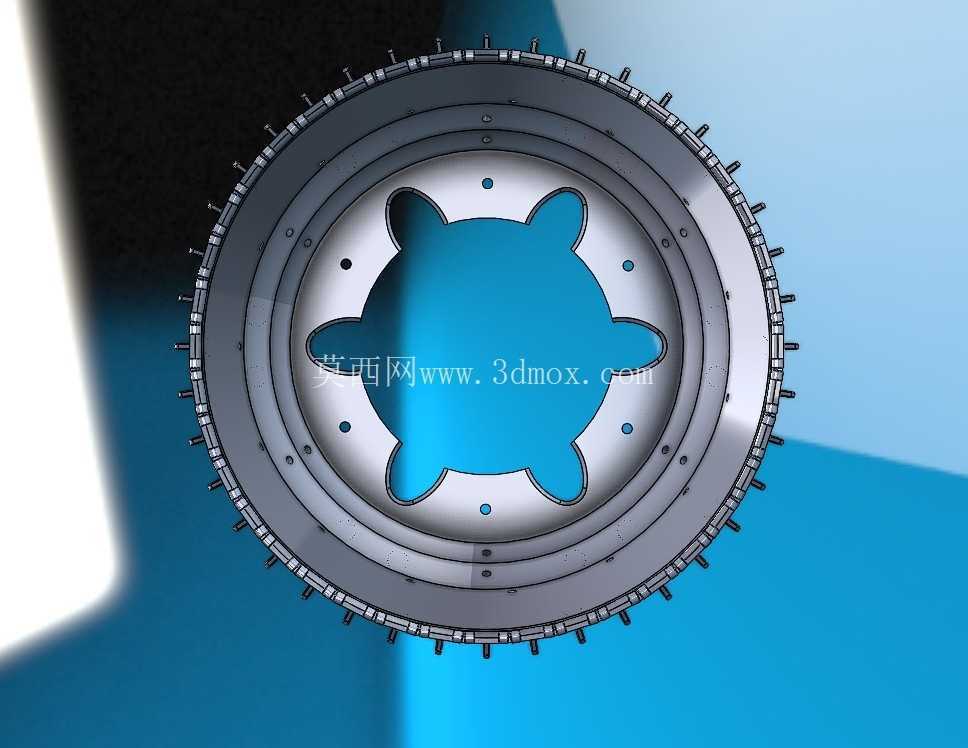

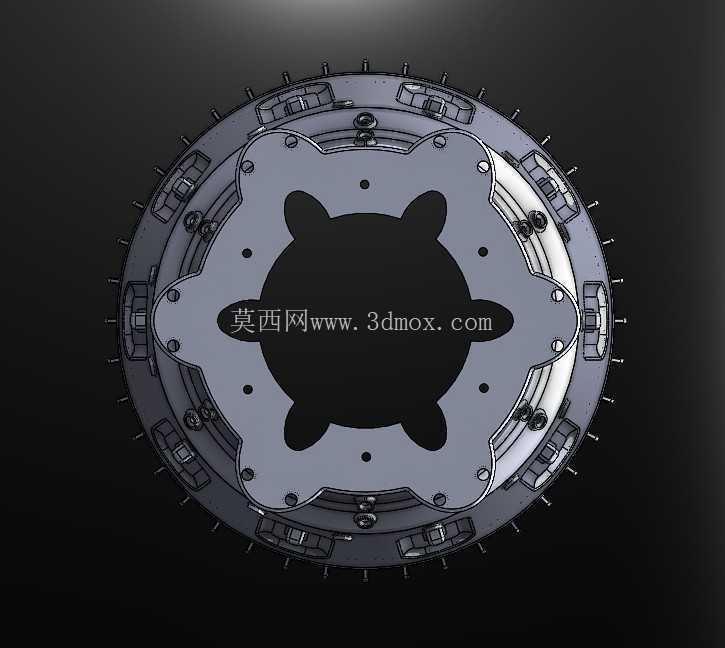

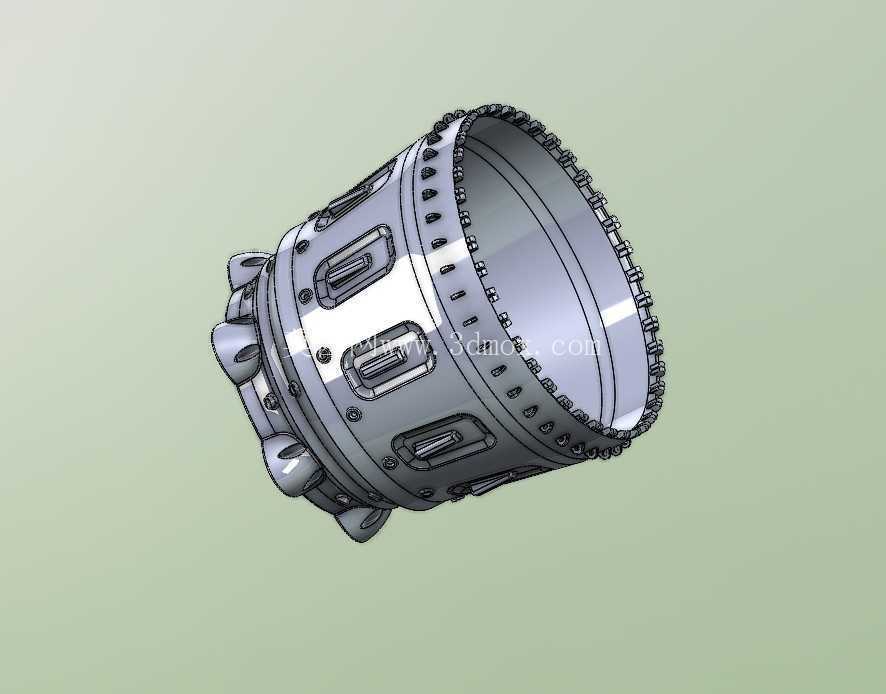

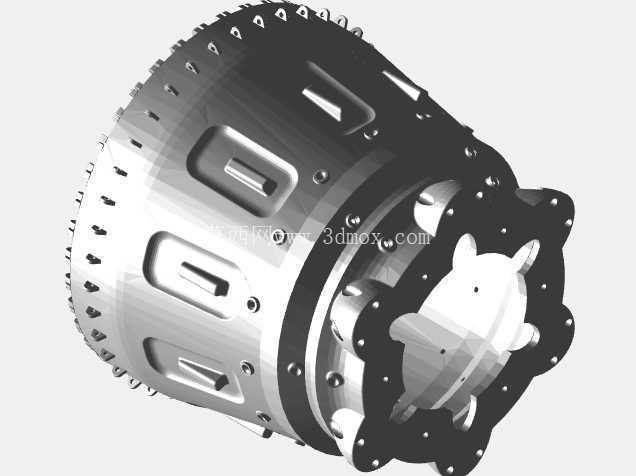

设计过程中没有做过度的简化处理，完全参照真实涡轮后壳体的结构逻辑开展建模：中心区域采用花瓣式的内轮廓设计，这个轮廓并非装饰性结构，而是对应涡轮后端排气流道的收敛边界，能够匹配排气段的气流走向，避免流道突变带来的紊流影响；周向均匀分布的多组安装凸台，每一组都预留了对应的螺栓过孔与定位销孔，孔位的位置度公差参考实际航空发动机部件的安装要求设置，能够保证与相邻机匣段装配时的同轴度要求，避免装配后出现连接应力集中的问题。壳体外侧周向布置的快卸式连接卡扣结构，还原了真实发动机维护场景下的快拆设计逻辑，不需要完全拆解周边管路即可完成后壳体段的检查与更换，贴合实际外场维护的操作需求。

从安装边界来看，该壳体的外周连接面采用阶梯式止口设计，止口的配合公差选取过渡配合区间，既能够保证装配时的定位精度，也不会因为配合过紧导致装配难度提升；中心内孔的尺寸边界完全匹配涡轮后端的轴系穿出空间，预留了足够的热膨胀间隙，避免发动机工作状态下高温形变导致的轴系干涉问题。壳体表面分布的多个小直径通孔，分别对应冷却气流通道、测试引线穿出通道、安装定位孔三类不同的功能需求，每一类孔的深度、孔径都按照实际功能做了区分，没有做统一化的简化处理，能够完整呈现后壳体上不同功能结构的设计逻辑。

在结构强度的设计考量上，壳体的壁厚采用渐变式设计：承力凸台位置的壁厚做了局部加厚处理，对应螺栓连接的压紧力承载需求；流道区域的壁厚在满足结构刚度的前提下做了减薄处理，尽可能降低部件的整体重量，贴合航空航天部件轻量化的设计原则。周向分布的加强筋结构沿着应力传递的方向布置，从中心安装区域延伸到外周的连接凸台，能够将工作状态下的振动应力、热应力快速分散到整个壳体结构上，避免局部应力集中导致的结构疲劳问题。

对于机械设计从业者而言，这个模型可以直接用于发动机结构装配的练习场景，通过拆分不同的结构特征，理解承力壳体类零件的设计思路：如何平衡功能需求、重量限制、装配便利性三者之间的关系，如何在复杂曲面的壳体上布置安装点位与加强结构，如何设置配合面的公差来兼顾装配精度与拆装效率。对于教学场景来说，完整的内外结构细节能够帮助学习者直观理解涡轮发动机排气段的结构组成，不需要拆解真实的发动机部件，就能够清晰观察到后壳体与周边部件的连接关系、流道的走向设计、不同功能孔位的布置逻辑，弥补实物教学中部件难以拆解、内部结构不可视的短板。

需要明确的是，该设计仅用于结构认知与设计练习场景，未经过实际工况下的强度校核、材料验证与热性能计算，不能直接用于真实发动机的装机使用，所有结构尺寸与特征设置均围绕教学与练习需求做了适配，重点还原结构设计的逻辑与部件的功能组成，帮助从业者快速掌握承力壳体类零件的三维建模方法与结构设计思路。
