简化结构涡扇航空发动机外观结构设计

在航空装备教学演示、科普展陈以及初级结构方案推演场景中，不需要完整复刻带燃烧室、涡轮冷却管路、燃油调控系统的全细节发动机结构，这类简化的航空发动机外观结构模型，刚好能匹配低精度场景的使用需求，既能够清晰展示大涵道比涡扇发动机的外部轮廓与前端进气风扇的核心视觉特征，又不会因为内部复杂结构的冗余设计，增加方案展示、3D打印制作或者教学演示的成本。从实际用途来看，这类简化结构模型常被用于航空主题展馆的剖面展项配套、中小学航空科普课程的实操教具、飞行器外观方案的配套动力段占位模型，也可以作为影视动画、游戏场景中飞行器部件的低多边形资产使用，不需要承载热力学仿真、强度校核这类高精度工程计算的功能，核心作用是传递航空发动机的典型形态特征。

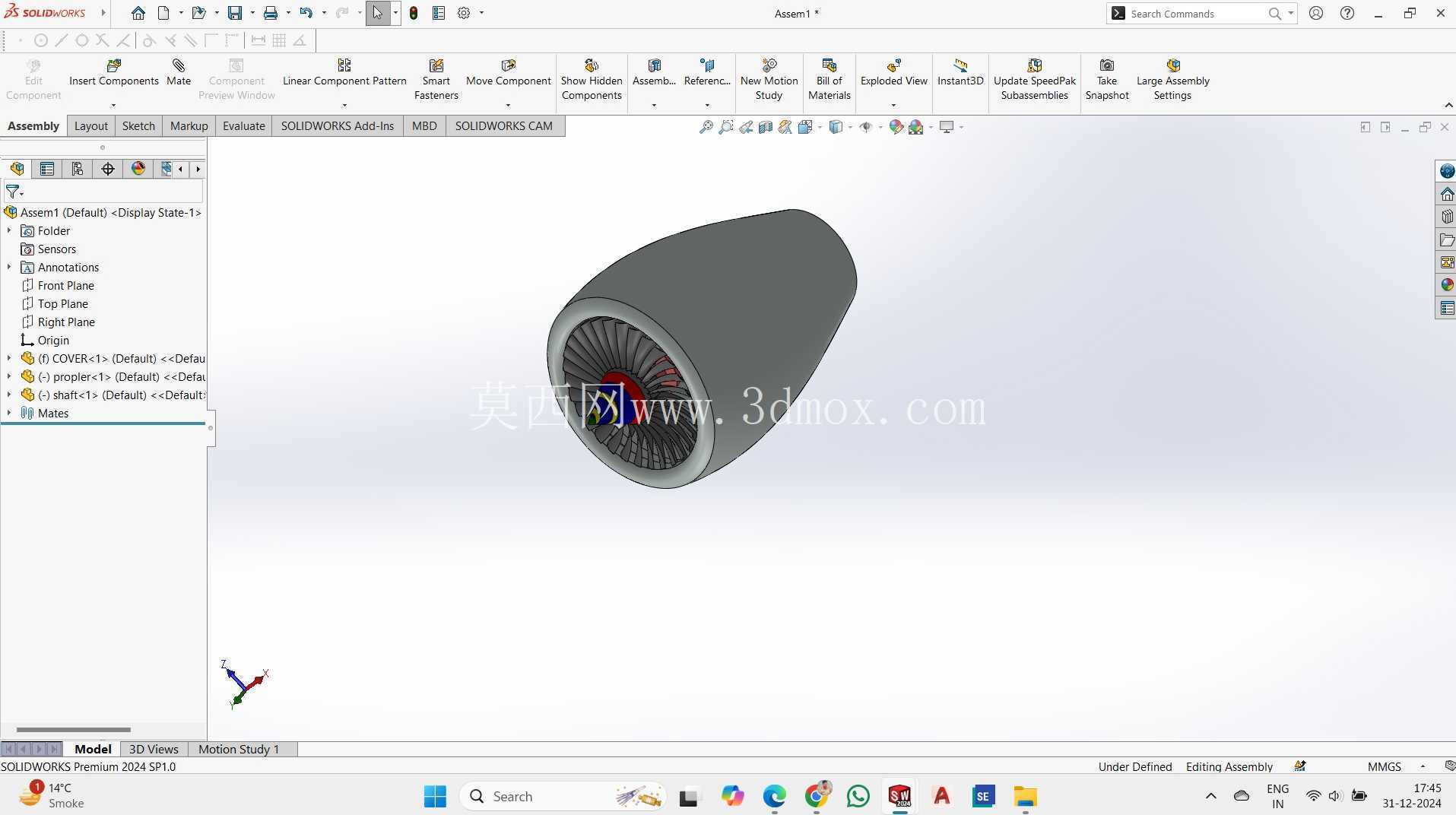

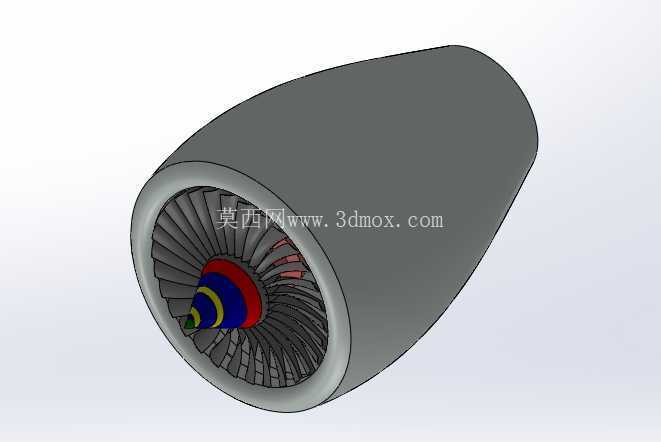

从功能特性上看，该模型还原了大涵道比涡扇发动机最具辨识度的外部流线型机匣结构，前端进气道唇口做了圆弧过渡处理，符合真实发动机进气减阻的外形逻辑，内部的风扇叶片做了等距阵列排布，能够直观展示进气段的叶片布局特征，中心的锥状整流罩也做了分层色彩区分，对应真实发动机的进气锥、风扇盘等不同结构段的视觉差异。模型省略了燃烧室、高压涡轮、加力燃烧室、尾喷管调节机构等内部复杂结构，也没有做外部吊挂节、燃油管路、传感器接口等附属细节，整体结构做了一体化的简化处理，在保留核心识别特征的前提下，最大程度降低了模型的面数与结构复杂度。

设计思路上，该模型优先保障外形轮廓的比例准确性，机匣的长径比参考了民用大涵道比涡扇发动机的常规比例，进气端直径与尾段收敛段的过渡曲线贴合真实发动机的气动外形逻辑，没有出现比例失调、曲面突兀的问题。风扇叶片的扭转角度做了简化处理，没有复刻真实叶片的复杂翼型曲面，而是采用等厚度的弧形叶片做圆周阵列，既能够呈现风扇段的视觉效果，又降低了建模与后续加工的难度。中心整流锥的锥度与真实发动机的进气锥角度保持一致，分层的结构设计也能帮助观察者快速区分进气端的不同结构层级，避免整体结构看起来过于单调。

从安装边界与尺寸适配角度来看，该模型的机匣外表面为光滑连续曲面，没有突出的附属结构，在作为飞行器模型的配套部件使用时，只需要在机匣上部预留吊挂安装平面，就可以和机翼下方的吊挂结构完成匹配安装，不需要额外避让复杂的外部管路或者检修口结构。模型的尾段为平滑收敛的圆柱过渡结构，在做尾喷管拓展设计时，可以直接在尾段端面衔接不同类型的喷管模型，不需要对原有壳体结构做大量修改。作为独立展示模型使用时，只需要在机匣下部设计简易的支撑托架，就可以稳定放置在展台上，光滑的外曲面不会出现应力集中的支撑点位问题，适配3D打印、树脂浇注、数控铣削等多种快速加工工艺，加工过程中不需要做复杂的支撑结构设计，后处理打磨的工作量也相对较小。

在实际的教学场景中，这类简化模型可以帮助初学者快速建立大涵道比涡扇发动机的外形认知，不需要一开始就面对复杂的内部管路与涡轮叶片冷却结构，降低入门学习的认知门槛。在方案推演阶段，这类简化模型可以作为飞行器总体布局的占位部件，用来核对发动机与机翼、机身的安装间隙，验证整机气动外形的整体协调性，等总体方案确定后再替换为高精度的详细设计模型，能够有效提升前期方案迭代的效率。在科普展陈场景中，该模型可以搭配剖面展示结构，让参观者直观看到进气风扇的排布方式，理解航空发动机进气段的基本工作逻辑，相比全细节模型，更低的制作成本也更适合批量制作用于互动展项，不用担心精细结构损坏带来的维护成本问题。
