复古轮式仿古火炮摆件结构设计

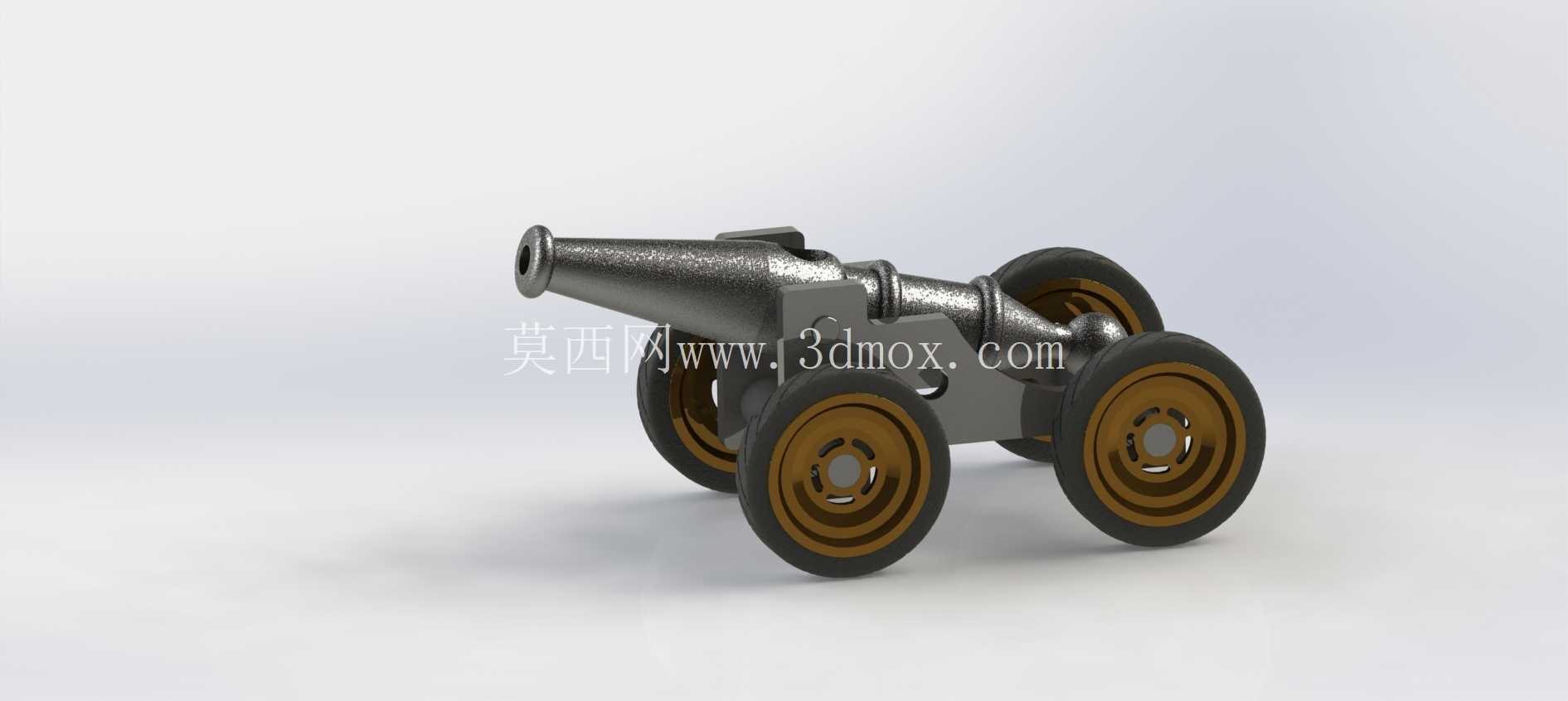

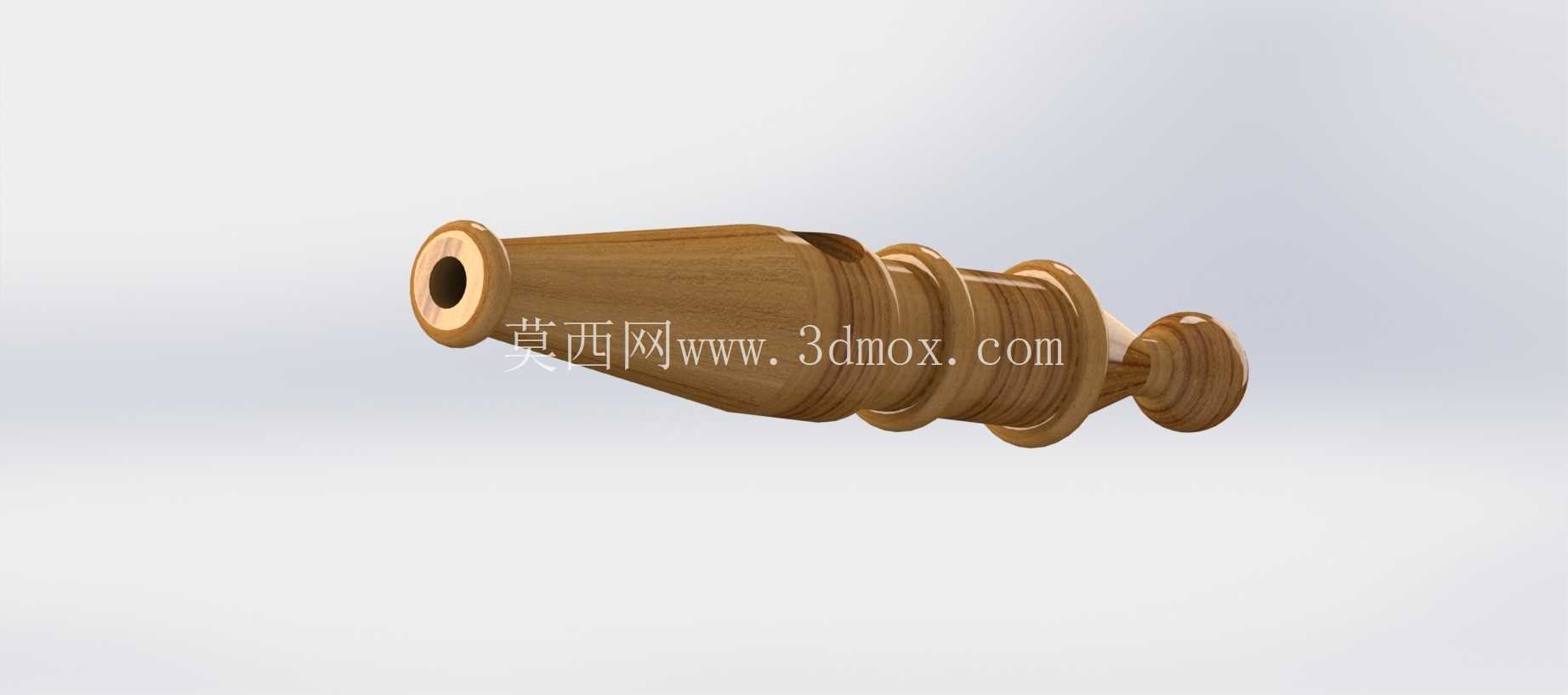

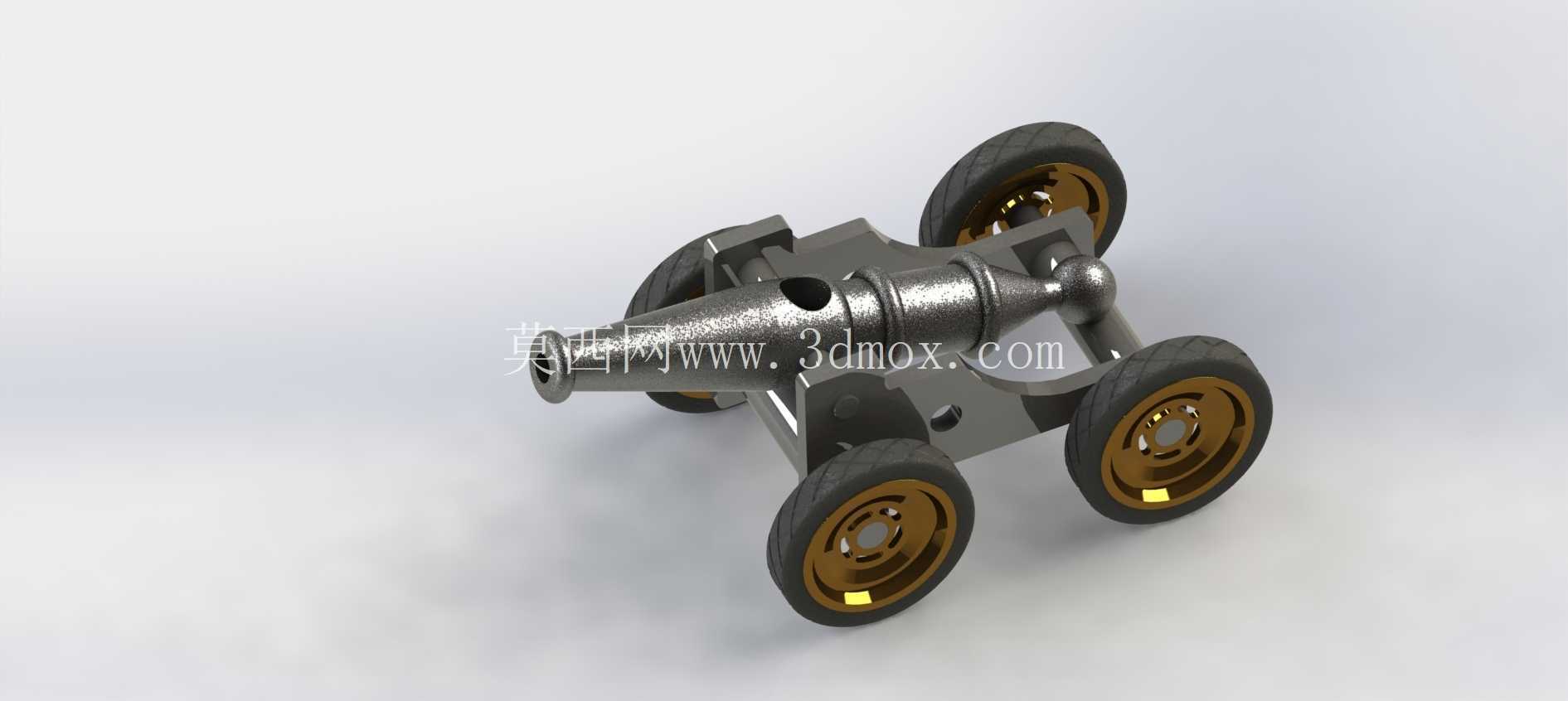

　　该轮式仿古火炮结构的设计，最初的应用场景锚定在桌面工艺摆件、文创周边展品以及机械结构教学演示教具领域，区别于真实军工火炮的作战属性，这款结构完全围绕展示性、把玩安全性与装配合理性展开，所有外露棱边均做了R0.8以上的圆角倒钝处理，不存在尖锐刮手的结构，完全满足日常摆放、手持把玩的安全要求。从功能特性来看，整个结构分为炮身主体、轮式行走架、炮管固定座三个核心模块，炮管部分采用一体成型的内腔设计，内腔为等径直筒结构，出口端做了外扩喇叭口造型，既还原了古炮的外形特征，也避免了直口边缘的磕碰崩边问题；炮身中部设置了两个同轴的销轴安装孔，用于和下方的轮架实现铰接，铰接处预留了0.2mm的转动间隙，既可以实现炮管俯仰角度的小范围调整，也不会因为间隙过大出现松垮晃动的问题。

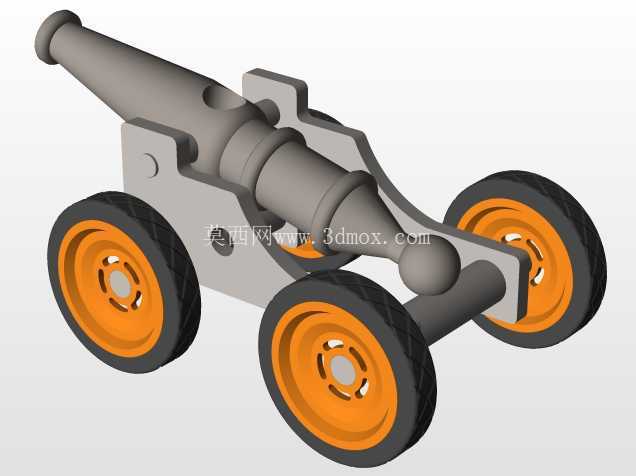

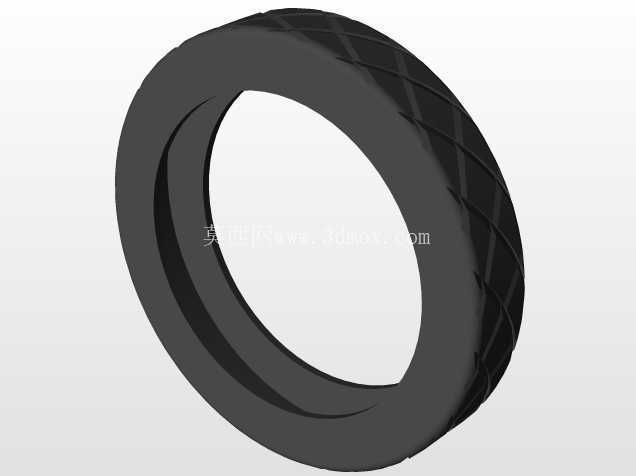

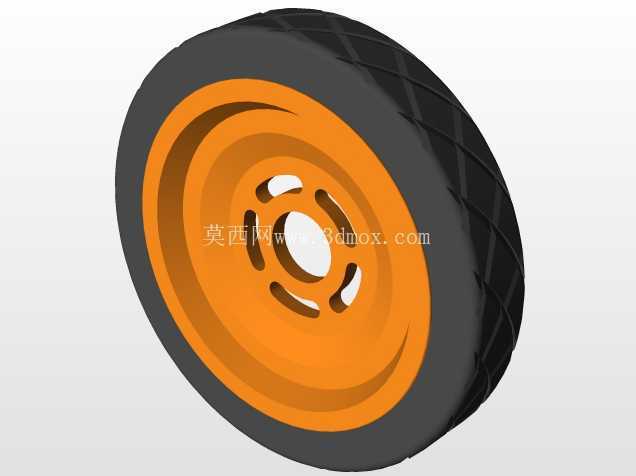

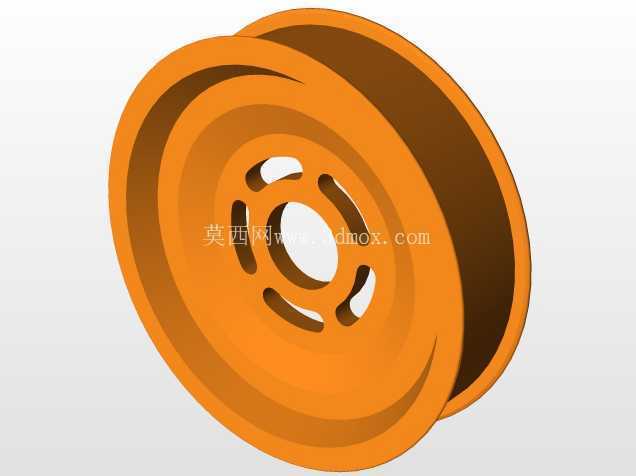

　　轮架部分采用双侧板支撑结构，两侧的金属质感侧板通过三根横向的连接轴实现刚性固定，连接轴与侧板的配合采用H7/h6的间隙配合，装配时无需额外粘接即可实现稳定定位，四个行走轮采用双层轮缘结构，外层为深色橡胶质感的轮缘层，内层为古铜色的轮辐结构，轮辐上均匀分布了三个圆形减重孔，既还原了古炮木轮包铁的视觉效果，也在不影响结构强度的前提下降低了整体重量，轮体与轮轴的配合处预留了转动间隙，摆放时可以轻松推动实现短距离滑动，满足把玩时的交互需求。

　　设计思路上，整个结构优先考虑了3D打印与小批量注塑生产的工艺可行性，所有结构均做了拔模斜度处理，最小拔模角度为1.5度，不存在倒扣结构，无需设计复杂的抽芯滑块即可实现开模生产；炮身表面的颗粒质感是通过表面纹理贴图实现的，模拟铸铁材质的粗糙肌理，不需要后续的二次喷砂处理即可实现拟真的金属视觉效果。外形尺寸方面，整个结构的总长控制在180mm，总宽为105mm，总高为110mm，炮管的水平高度为72mm，俯仰调整角度范围为-5度到20度，安装边界上，四个轮子的接地位置形成的矩形支撑面尺寸为120mm*85mm，重心落在支撑面的几何中心位置，摆放时的倾斜稳定角达到28度，即使受到轻微的外力碰撞也不会出现倾倒问题；轮架底部没有额外的突出结构，放置在平面上时，轮缘与支撑面的接触为线接触，四个轮的接触点共面度公差控制在0.1mm以内，不会出现放置不平、单点悬空的问题。

　　结构细节上，炮管尾部的点火位置做了内凹的小圆坑设计，还原古炮的点火结构特征，但没有打通内腔，避免了杂物进入内腔难以清理的问题；侧板与炮身的铰接位置做了加厚处理，铰接孔的壁厚达到3mm，即使频繁调整俯仰角度也不会出现孔壁开裂的问题；轮轴的端部做了翻边铆接的结构设计，装配后轮轴不会从侧板上脱出，不需要额外的紧固件即可实现轮体的轴向定位，整体装配流程仅需6步即可完成，不需要复杂的工装夹具，非常适合作为拼装类玩具的结构原型。在材质适配方面，该结构既可以采用ABS塑料注塑生产做仿古铜色喷涂，也可以采用锌合金压铸实现真实的金属质感，不同材质下的结构强度均能满足日常把玩的需求，炮管部分的壁厚最小处为2.5mm，锌合金压铸时不会出现充型不满的问题，塑料注塑时也不会出现缩水凹痕的外观缺陷。
