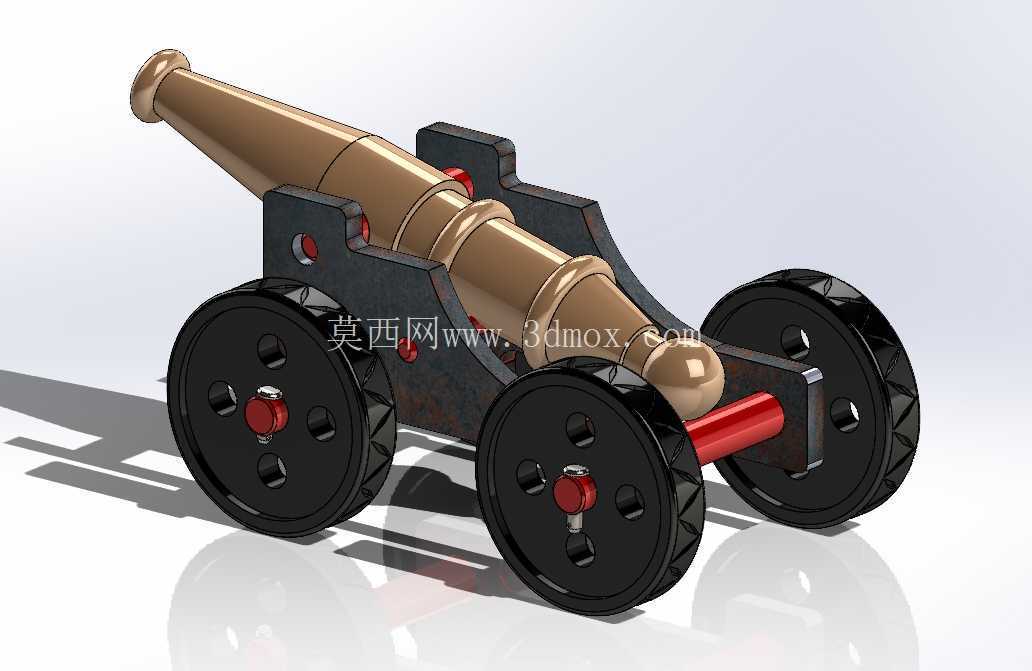

仿真战争炮玩具结构设计方案

这款战争炮玩具的设计核心围绕仿真军事装备的外观还原与玩具类产品的安全使用需求展开，整体结构摒弃了复杂的传动组件，优先采用模块化拼接设计，适配日常把玩、桌面摆件、青少年科普教具等多场景使用需求。从实际使用场景来看，该模型既可以作为静态摆件放置于桌面展示，还原经典战争炮的外观轮廓与结构比例，也可以通过预留的活动关节实现炮管俯仰、炮架旋转的基础动作，满足低龄用户的把玩需求，同时所有外露棱边均做了R2以上的圆角处理，避免把玩过程中出现划伤风险，符合玩具类产品的安全设计规范。

设计过程中首先参考了真实战争炮的结构比例，对炮身、炮架、行走轮、支撑脚等核心部件做了等比例缩放，整体外形尺寸控制在200mm*120mm*100mm的边界范围内，既不会因为尺寸过小导致零件易丢失，也不会因为尺寸过大占用过多摆放空间，适配常规桌面陈列的尺寸要求。炮管部分采用空心筒体结构，在保证外观仿真度的同时降低整体重量，炮管与炮架的连接位置预留了直径8mm的铰接孔，可实现-15°到45°的俯仰角度调节，铰接位置采用过盈配合的卡扣结构，无需额外紧固件即可实现角度定位，调节时的阻尼感控制在0.5N·m左右，既不会因为过松导致炮管自行下坠，也不会因为阻尼过大导致儿童无法顺利调节。

炮架部分采用对称式结构设计，两侧的支撑脚与主架体采用卡扣式连接，安装时无需胶水即可完成拼接，支撑脚底部做了15mm*10mm的平面支撑面，保证整体放置时的稳定性，在炮架后侧预留了可折叠的牵引结构，还原真实火炮的牵引移动形态，折叠后可完全贴合炮架侧面，不会额外占用横向空间。行走轮部分采用分体式轮毂加橡胶外圈的结构设计，轮毂与轮轴之间预留了0.2mm的间隙，保证轮子可以顺畅转动，橡胶外圈采用软质材质模拟真实轮胎的纹理，同时避免滑动时刮花桌面漆面。

从安装边界来看，所有零件的拼接公差控制在±0.1mm范围内，相邻零件的拼接缝宽度不超过0.3mm，保证拼接完成后整体外观的完整性，没有明显的错位或缝隙。所有活动部件的运动行程内均做了干涉检查，炮管俯仰到最大角度时不会与炮架发生碰撞，炮架水平旋转时支撑脚不会与行走轮产生运动干涉，旋转角度可覆盖左右各30°的范围，满足基础的姿态调整需求。整体结构没有采用细小的易脱落零件，所有零件的最小尺寸控制在10mm以上，避免低龄儿童误食的风险，符合玩具产品的安全设计标准。

在结构强度方面，所有受力位置的壁厚均控制在2mm以上，炮架与炮管的铰接位置做了局部加厚处理，加厚区域壁厚达到3mm，可承受日常把玩过程中的常规外力冲击，不会出现断裂或变形的情况。零件的脱模斜度统一设置为1.5°，适配常规注塑加工的工艺要求，不需要额外做抽芯结构即可完成批量生产，有效降低加工成本。表面处理方面，炮身主体预留了纹理刻蚀的位置，可模拟真实火炮的金属铸造纹理，炮管位置预留了标识粘贴的平面，可根据需求添加不同的标识图案，提升外观的仿真度。

针对不同的使用需求，该结构还预留了拓展空间，炮管内部可加装小型的弹射组件，实现软弹发射的功能，加装位置的尺寸已经提前预留，不需要对主体结构做修改即可完成功能拓展，同时弹射组件的弹力控制在安全范围内，发射物的动能不超过0.08J，符合玩具安全的相关标准。作为科普教具使用时，可将零件拆分为独立的散件，用于讲解铰接结构、对称结构、重心控制等基础机械原理，帮助青少年理解基础的机械结构知识，相比普通的静态模型具备更强的互动性与教学价值。
