推拉式快速压紧夹具结构设计

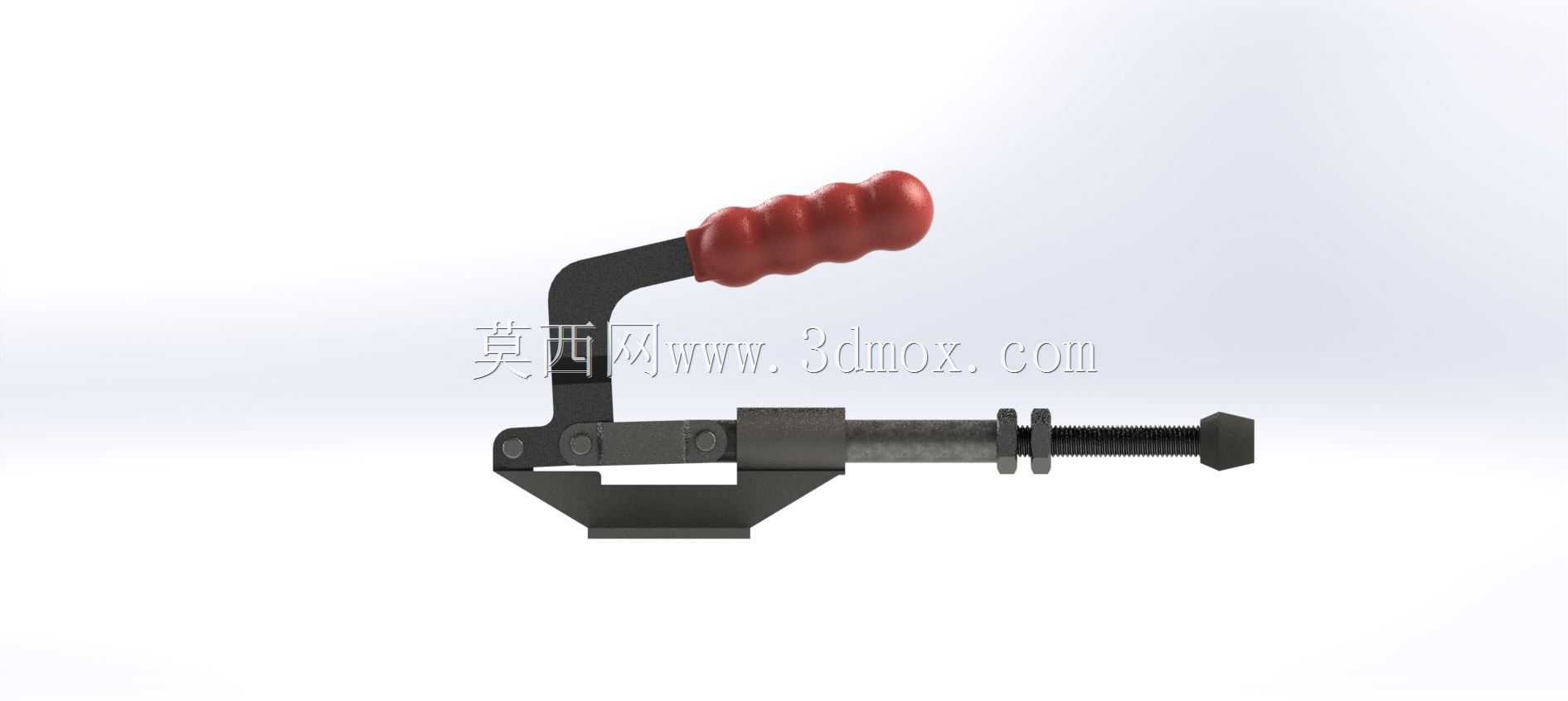

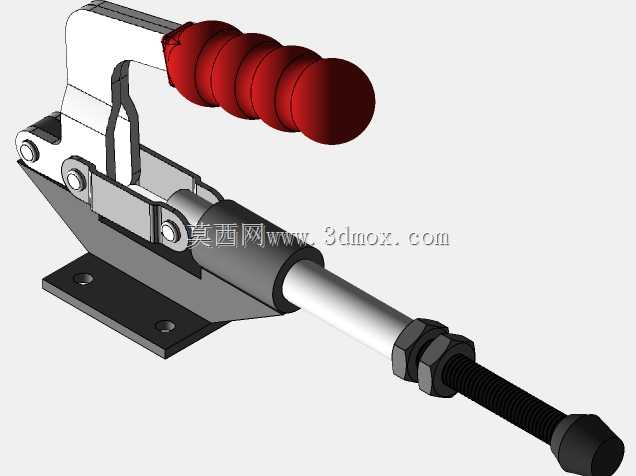

这款手动推拉式压紧夹具，是小尺寸工件装夹场景里的常用工装，在薄板件点焊、小零件定位焊、小型零部件装配定位工序中应用十分广泛。从结构设计来看，整体采用肘节增力的机械原理，通过带红色防滑握套的操作手柄驱动内部连杆机构过死点锁止，实现压头的快速推进与压紧自锁，操作时仅需施加较小的握力，即可在前端螺杆压头处获得数倍的压紧力，锁止后不会因为焊接过程的振动、工件受力回弹出现松脱，完全满足小部件装夹的稳定性要求。

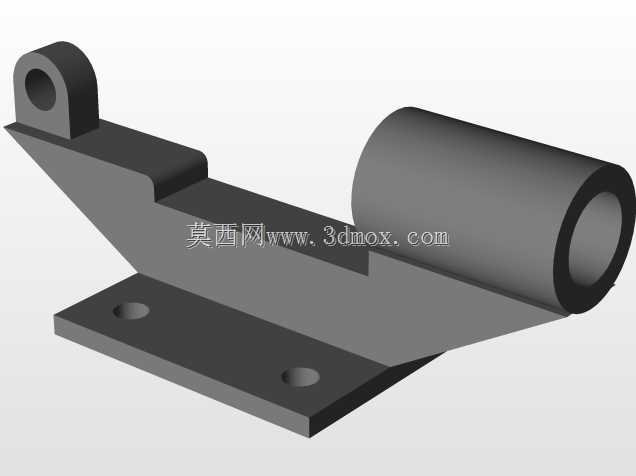

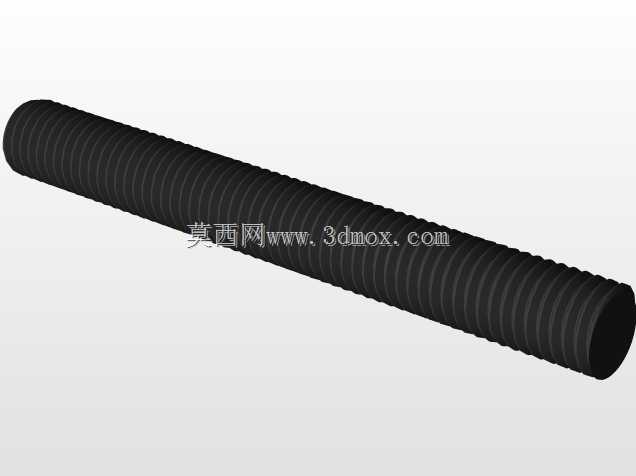

夹具的底座采用U型开口式结构设计，安装时可直接卡装在工作台边沿或者工装板的定位槽内，也可通过底座预留的安装孔用螺栓完成固定，安装边界灵活，不需要复杂的适配改造就能适配多数常规工装台面。前端的压紧螺杆采用细牙螺纹设计，可根据被装夹工件的厚度、装夹位置的实际需求旋转调整压头伸出长度，调整范围覆盖0-40mm的常见小工件装夹厚度，压头端部做了平头防滑处理，压紧时不会刮伤工件表面，也能避免工件受压移位。

从实际使用场景来说，在小型五金件焊接工位，工人单手即可完成夹具的开合操作，装夹单件工件的耗时不超过两秒，相比传统螺栓压紧的装夹方式，能大幅降低辅助装夹时间，提升单工位的作业效率。在小尺寸零件的铣削、钻孔轻加工工序中，这款夹具也可作为辅助定位工装使用，配合台虎钳或者工作台定位块完成工件的侧向压紧，避免加工过程中工件出现窜动。

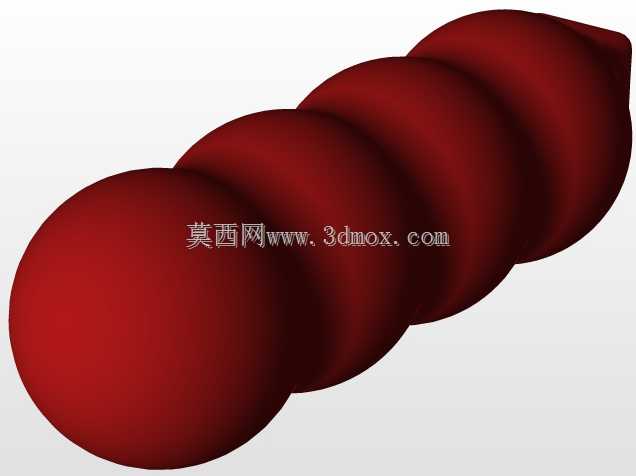

设计过程中，操作手柄的弯折角度经过反复校核，确保人手握持操作时不会和底座、安装台面发生干涉，红色握套采用防滑绝缘材质，焊接作业时可避免轻微的焊渣飞溅烫伤，同时提升握持摩擦力，带油污的手套操作也不会打滑。连杆铰接处均采用销轴铆接结构，配合间隙控制在0.1mm以内，长期反复使用也不会出现明显的旷量，保证压紧位置的重复精度。整体结构没有复杂的液压、气动元件，纯机械结构的故障率极低，日常维护仅需定期在铰接点滴注润滑油即可，适合生产车间的长期高频次使用。夹具的整体外形尺寸紧凑，横向总长度控制在220mm左右，底座高度不超过60mm，不会占用过多的工装台面空间，多台并排布置时也不会出现操作干涉，可满足多工位同时装夹的布局需求。
