运动相机头盔固定支架结构设计

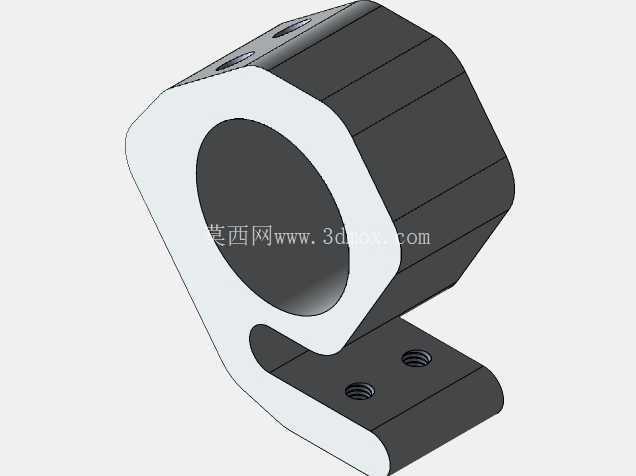

　　在户外骑行、极限运动、战术作业等场景中，使用者往往需要解放双手完成影像记录或照明补光，这类需求催生了头盔挂载类配件的设计迭代，本次的头盔摄像头支架正是针对这类场景开发的专用固定结构。不同于粘贴式、绑带式的通用固定方案，该支架采用夹装式的基座设计，安装时无需在头盔壳体上打孔，也不会破坏头盔表面的防护涂层，适配绝大多数带硬质盔体的骑行头盔、战术头盔、作业头盔，安装边界覆盖盔体边缘厚度3mm到12mm的区间，夹座内侧带有防滑齿纹结构，拧紧锁紧螺栓后可提供足够的静摩擦力，避免运动过程中支架出现滑移、偏转的问题。

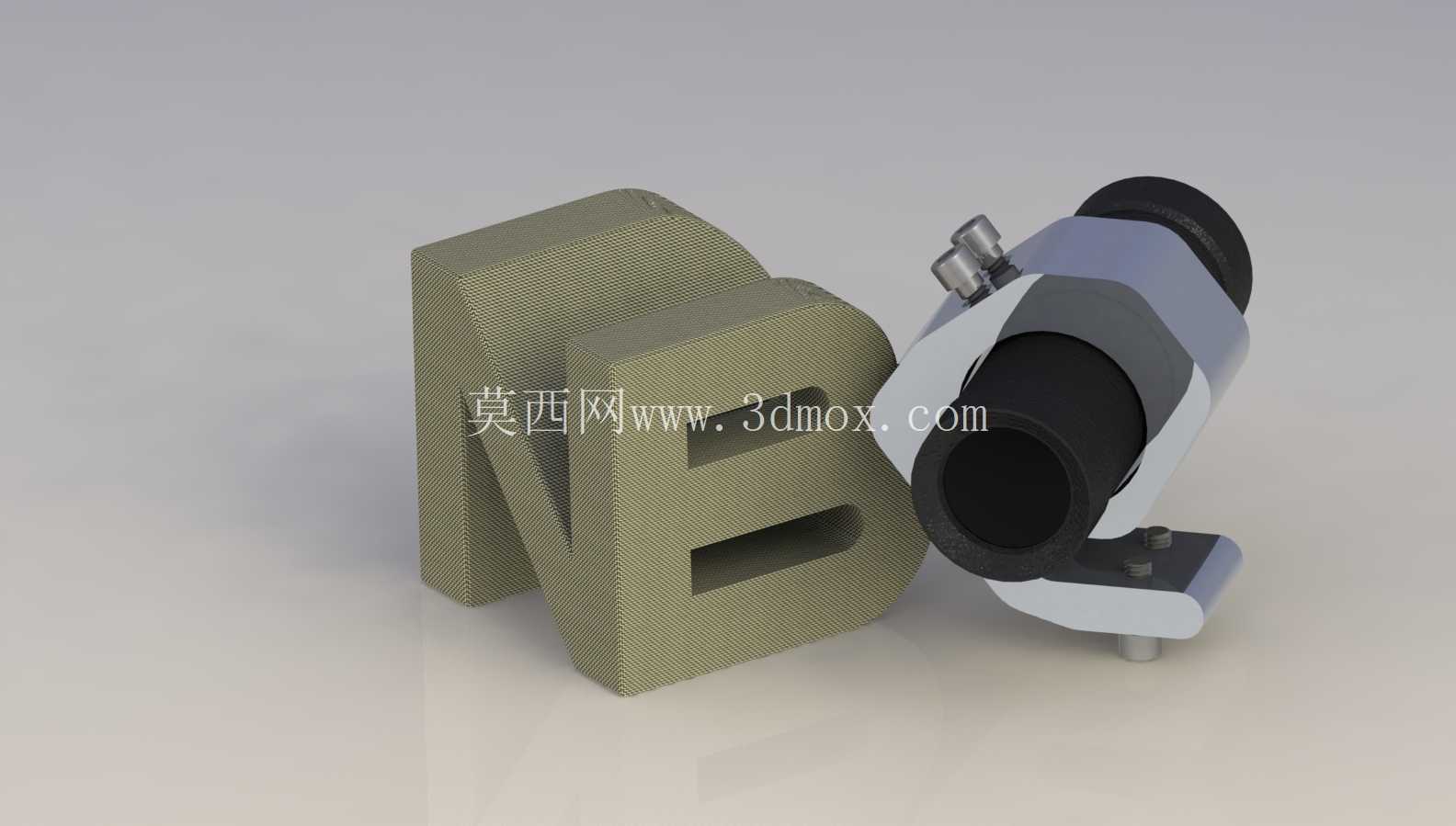

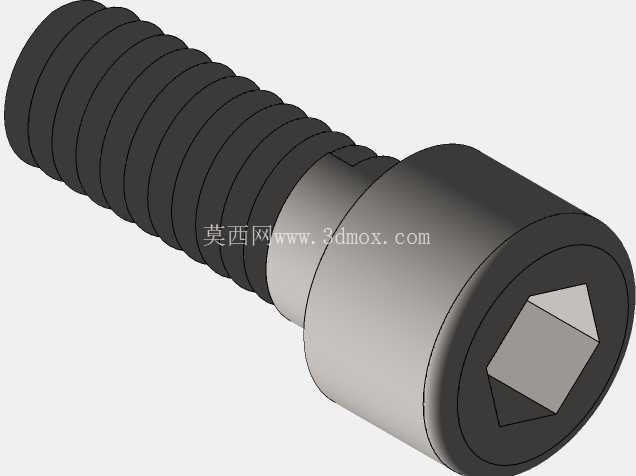

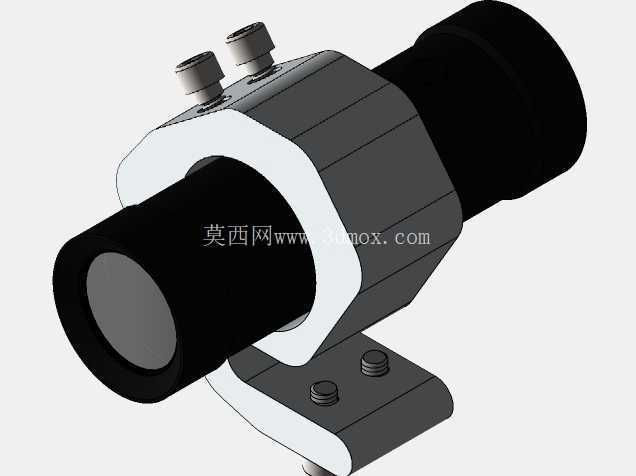

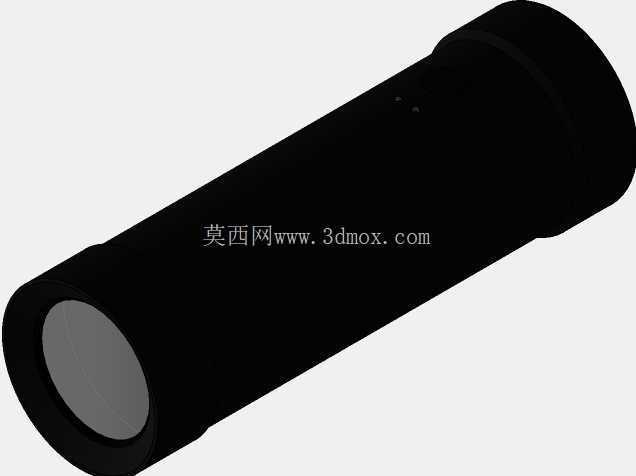

　　支架的主体承载部分采用分体式铰接结构，连接基座与设备夹持端的转轴带有阻尼调节结构，使用者可根据实际拍摄或照明需求，在俯仰角-45度到+90度的区间内自由调整角度，调整到位后依靠转轴处的阻尼垫片保持姿态稳定，不会因为行进过程中的颠簸出现角度偏移。设备夹持端采用环抱式锁紧结构，适配直径22mm到35mm的圆柱形设备，既可以夹持常规尺寸的运动相机，也可以固定同直径规格的LED强光手电筒，夹口内侧贴有柔性缓冲垫，既可以避免夹伤设备外壳，也能填充设备与夹口之间的装配间隙，减少高速运动下的共振抖动。从设计思路上看，该支架优先考虑了户外使用的可靠性，整体结构没有采用易损的塑料卡扣部件，所有受力连接位置均采用金属铰接件，锁紧部件选用标准内六角螺栓，使用者在野外场景下也可以用随身工具完成松紧调节，不需要专用的拆装配件。整体外形做了倒角钝化处理，没有突出的尖锐棱角，避免使用者在摔倒、碰撞时被支架划伤，同时支架整体突出盔体的高度控制在45mm以内，不会因为过度外伸增加风阻，也不会在使用者通过狭窄空间时出现勾挂障碍物的问题。

　　结构受力层面，夹座与盔体的接触位置做了加宽处理，接触面积达到280平方毫米，可将设备的重量均匀分散到盔体表面，不会因为局部压强过大造成盔体凹陷，尤其是针对EPS泡沫内衬的骑行头盔，这种分散受力的设计可以避免长期挂载造成内衬局部塌陷，影响头盔本身的防护性能。在实际使用场景中，骑行爱好者可以将运动相机固定在支架上，获得第一视角的骑行记录画面，不需要额外手持设备，也不会因为胸带固定造成画面视角过低；夜间骑行或户外探洞作业时，可以将LED手电筒固定在该支架上，照明方向随头部转动同步调整，不需要单独手持手电，大幅提升夜间行动的便利性；战术演练场景中，该支架也可以适配小型战术摄像设备或强光手电，安装位置不会遮挡护目镜、通讯耳麦等其他头盔配件的正常使用。

　　整个支架的装配流程非常简单，使用者只需要将夹座卡在头盔边缘的合适位置，拧紧锁紧螺栓完成基座固定，再将需要挂载的设备卡入夹持端，调整好俯仰角度即可投入使用，不需要复杂的调试步骤，也不需要额外的辅助安装配件。针对不同使用环境的适配性，支架的外露金属部件均做了防锈处理，在雨天、高湿度环境下使用也不会出现锈蚀卡滞的问题，铰接位置的阻尼垫片选用耐磨材质，经过上千次角度调整后依然可以保持足够的锁紧力，不会出现松旷的问题。不同于市面上很多一体成型的塑料支架，该结构的所有零部件均可单独拆卸更换，若某一部件出现磨损，不需要整体更换支架，只需要替换对应损坏的零件即可，大幅降低了长期使用的维护成本。在重量控制上，整个支架的自重控制在65g以内，挂载常规运动相机后的总重量不到200g，长期佩戴不会给颈部造成额外的负担，也不会因为重量过大造成头盔重心偏移，影响佩戴的舒适性。夹座的开口调节范围覆盖了市面上绝大多数主流头盔的边缘厚度，不管是薄壁的公路骑行头盔，还是厚壁的全覆式越野头盔、战术头盔，都可以实现稳定固定，不需要额外加装转接配件。夹持端的环抱结构做了开口让位设计，不会遮挡运动相机的镜头、收音孔，也不会遮挡手电筒的开关、充电接口，设备安装完成后依然可以正常操作按键、连接充电线，不需要反复拆装设备。
