多孔焊接平台方形定位工装夹具

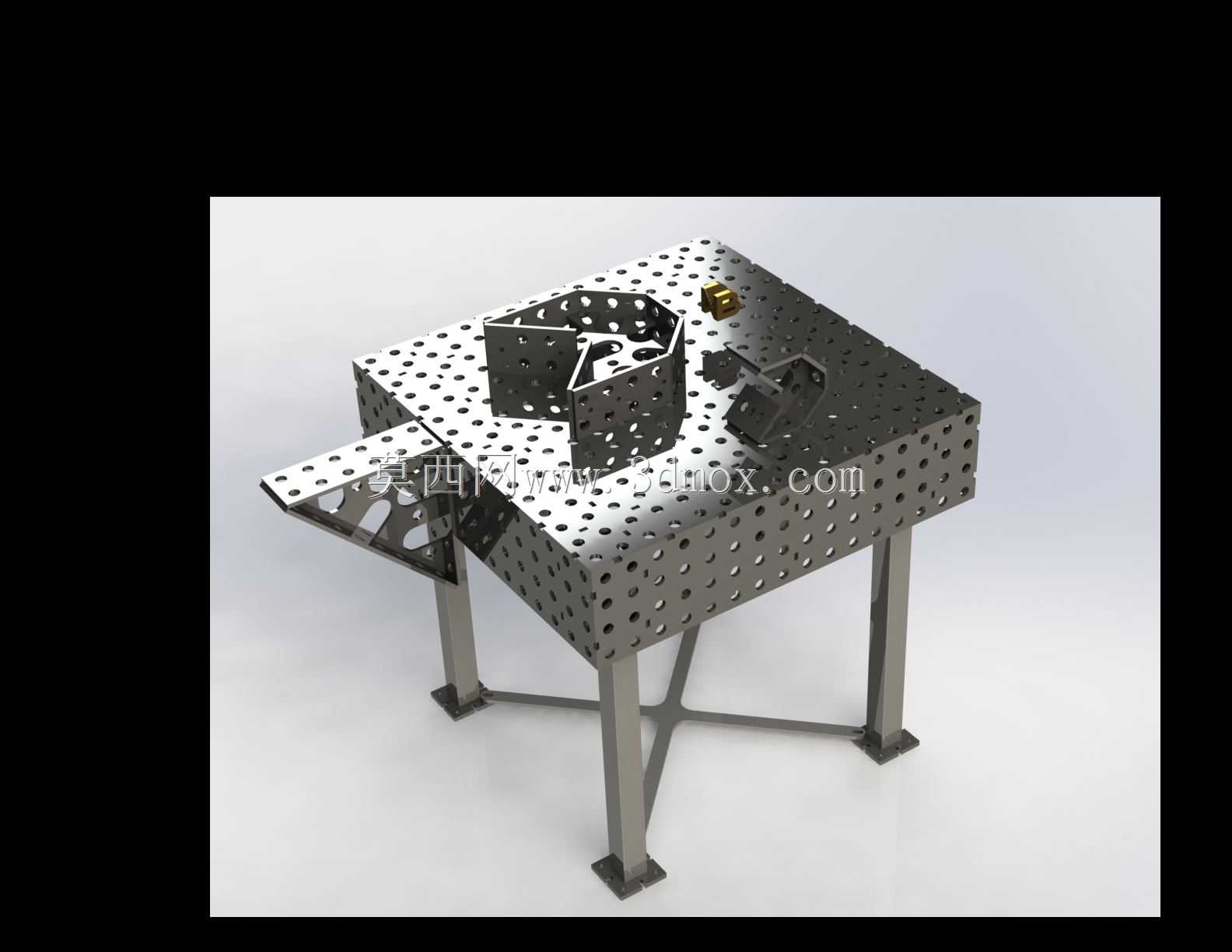

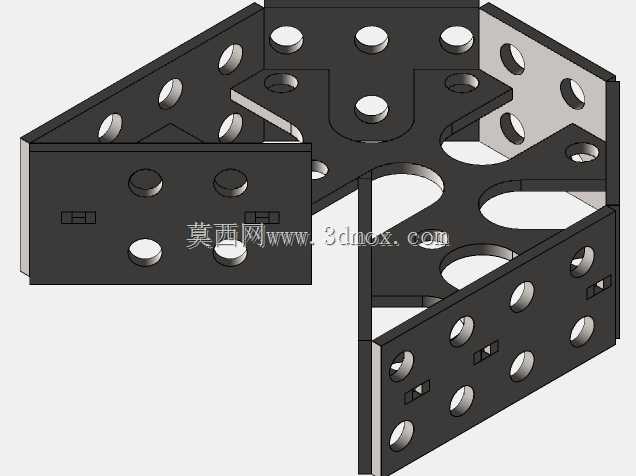

　　这套方形焊接定位工装围绕三维柔性焊接平台的实际作业需求展开，核心作用是在平台台面上对异形工件、框架件、箱体焊接件进行快速定位与刚性约束，避免点焊过程中工件受焊接热变形、人工扶持偏移带来的尺寸超差问题。工装本体采用带密集矩阵孔的方形钢结构主体，孔位间距与标准三维焊接平台的孔系完全匹配，可通过快速锁紧销、压紧螺栓在平台任意坐标位置完成固定，不需要额外划线找正，适配小批量多品种的钣金焊接、机架焊接、五金构件焊接工位。

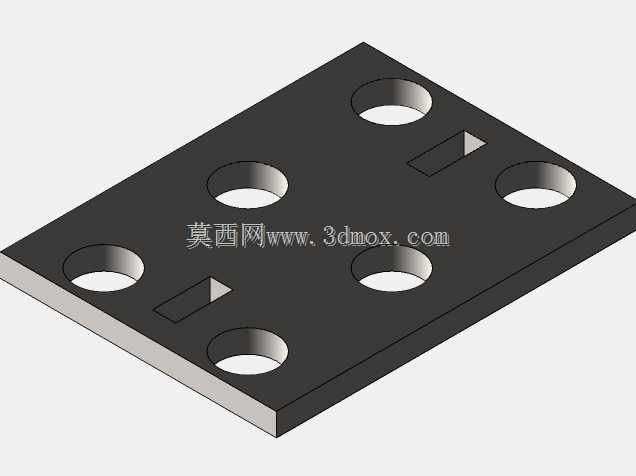

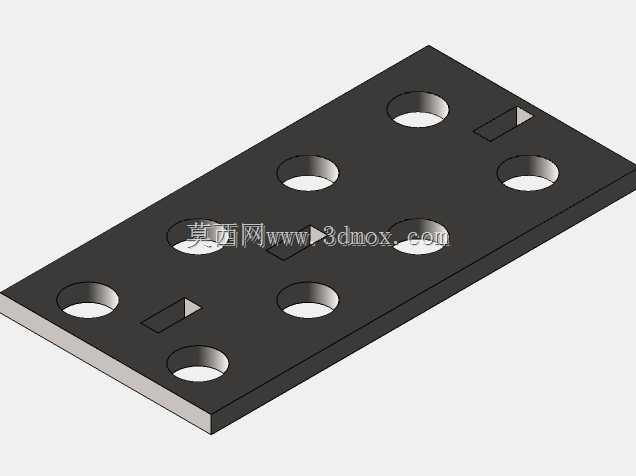

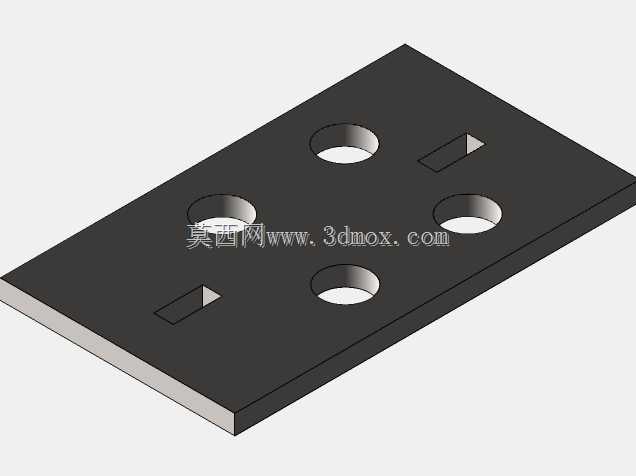

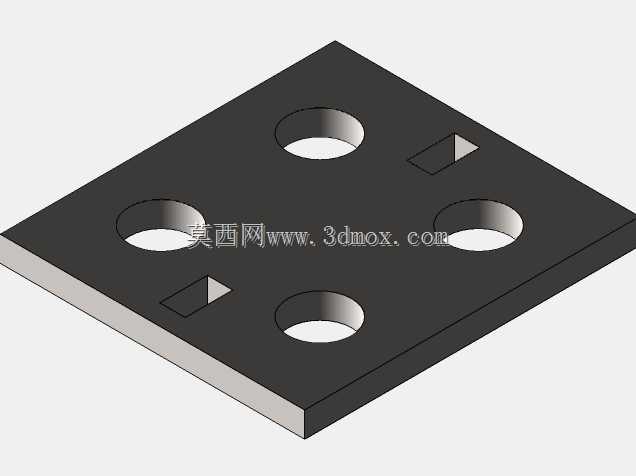

　　从现场使用逻辑来看，焊接工位最耗时的环节往往不是焊接本身，而是工件的对位、靠山调整与反变形约束。这套方形工装的立面与平面均布置标准定位孔，既可以作为直角靠山限制工件X、Y两个方向的自由度，也可以配合压紧器对工件Z向进行压持；工装侧面延伸出带孔的悬臂定位板，能够探出平台主台面边界，对长杆件、外伸法兰类工件提供辅助支撑，减少焊接时工件悬臂端因热输入产生的下挠变形。工装顶部预留的小型定位块安装位，可根据不同工件的外形更换定位销、V型块、角度挡块，切换不同产品的焊接定位方案时，仅需插拔锁紧销即可完成工位重构，不需要在平台上反复焊接临时靠山，焊后也不用打磨平台表面的焊疤，有效保护铸铁/钢质焊接平台的工作面精度。

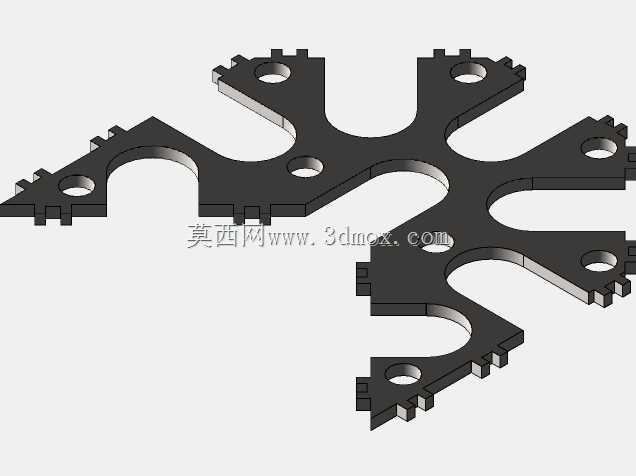

　　结构设计上，工装主体采用厚钢板折弯后整体焊接成型，所有孔位在焊接完成后统一进行数控加工，保证孔位同轴度与孔间距公差控制在常用焊接工装允许的范围内，避免销子插拔卡滞。工装的直角基准面经过铣削加工，平面度与垂直度满足焊接定位的基准要求，工件贴靠后不需要反复塞尺检测间隙。底部支撑腿采用方管焊接结构，四条支腿下端带方形安装底板，底板上开设地脚固定孔，既可以直接落地放置作为独立焊接工位使用，也可以通过底板孔位锁紧在地面预埋件上，承受大工件吊装放置时的冲击载荷；支腿之间交叉布置斜向加强筋，形成稳定的桁架支撑结构，当工人在台面上进行大力夹紧、工件翻转作业时，平台不会出现侧向晃动。

　　安装边界方面，工装平台主体的台面高度匹配普通工人站立焊接的操作高度，工人不需要弯腰即可完成工件摆放与焊枪操作，有效降低长时间焊接作业的疲劳强度。台面上的矩阵孔覆盖整个有效工作区域，方形定位工装可在台面范围内任意移动，当焊接小型零件时可将工装集中布置在台面中心，焊接大型框架件时可将多个同款方形工装分别布置在台面四角，从多个点位同时约束工件轮廓。工装的所有棱角均做倒角处理，避免吊装工件时刮伤工人手套与工件表面，孔位边缘去毛刺，保证锁紧销能够顺畅插入。

　　在实际生产场景中，这类工装常见于五金焊接车间、工程机械配件加工工位、钢制家具生产线上，针对方管框架、钣金箱体、设备底座这类焊接批量不大但品种切换频繁的产品，不需要为每一种工件制作专用焊接夹具，通过通用方形定位工装的组合搭配即可完成绝大多数直角类、平面类工件的定位，大幅缩短工装准备周期。建模过程中完整还原了平台的孔系分布、支腿加强结构、延伸定位板的开孔位置与各部件的连接关系，结构工程师可以直接在此基础上根据自身车间平台的孔距、台面尺寸调整参数，也可以衍生设计不同角度、不同高度的专用定位附件，配套形成完整的柔性焊接工位工装体系。
