步兵战车HF频段通信天线安装固定支架

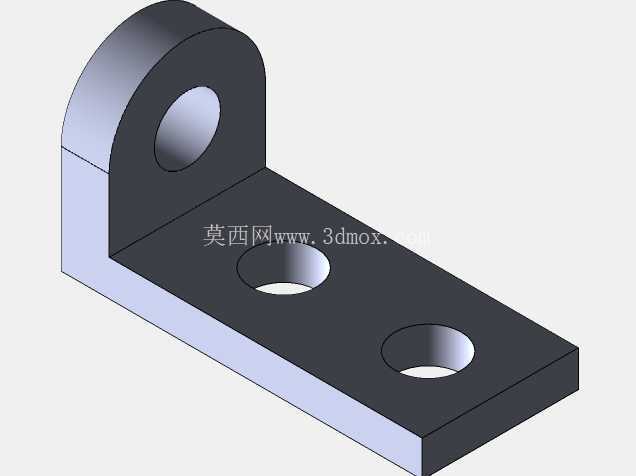

这款安装支架是为步兵战车车载HF频段通信天线配套设计的固定结构件，采用AISI4340合金结构钢作为设计基材，这类材料具备优异的抗拉强度与抗冲击韧性，能够适配野外复杂机动场景下的振动、冲击载荷，避免车辆行进间因路面颠簸、车体震动导致的支架变形、天线移位问题。从结构形态来看，整体采用L型折弯式布局，垂直立板顶端设置带通孔的铰接耳结构，该孔位用于穿装天线铰接销轴，可实现天线俯仰角度的调整与锁止，满足不同通信场景下的天线倾角设置需求；水平底板上开设两个同轴度公差控制在0.1mm以内的安装通孔，孔位间距经过严格匹配，对应车载安装基座的预设螺柱位置，安装时可直接对位穿装紧固件，无需现场二次配钻，大幅提升战地抢修、日常维保的装配效率。

在实际车载应用场景中，这类支架承担着天线与车体基座之间的载荷传递作用，既要承受天线自身的重量载荷，还要抵消车辆高速行进、越野机动时产生的交变惯性力，同时还要兼顾HF频段通信的电磁兼容性要求——结构设计时特意规避了大尺寸闭合金属环结构，减少对天线信号收发的电磁屏蔽影响，保证通信信号的传输稳定性。设计过程中，垂直立板与水平底板的衔接处做了等半径圆角过渡处理，避免直角衔接带来的应力集中问题，通过有限元仿真验证，在承受15g瞬时冲击载荷的工况下，过渡区域的最大应力值远低于AISI4340材料的屈服强度，不会出现脆性断裂风险。

安装边界方面，水平底板的底面设计为全平面加工，平面度公差控制在0.05mm以内，保证与车载安装基座的贴合面积达到95%以上，避免安装间隙带来的松动隐患；垂直立板的铰接孔中心线与水平底板底面的平行度公差严格控制，确保天线安装后俯仰转动时无卡滞、偏斜问题。两个底板安装孔的沉头深度经过精准计算，适配标准内六角圆柱头螺钉的安装高度，保证螺钉紧固后头部不突出底板平面，不会与周边车载设备产生干涉。铰接耳的厚度尺寸匹配天线根部的安装槽宽度，装配后轴向间隙控制在0.2mm以内，既保证转动灵活性，又避免间隙过大带来的天线晃动问题。

从功能特性上看，这款支架区别于民用通信天线支架的核心点在于全工况环境适应性，除了结构强度冗余设计外，所有棱边均做了倒钝处理，避免战地操作时划伤作业人员，同时结构无多余的突出结构，减少车辆行进间的风阻影响，也避免外挂物勾挂伪装网、车载线缆等附属物件。在日常维保场景中，支架的外露面设计无清洁死角，沙尘、泥水附着后可直接通过高压水枪冲洗清理，不会出现积泥藏沙的缝隙，降低战地环境下的腐蚀风险。设计阶段还充分考虑了零件的加工工艺性，整体结构可通过下料、铣削、钻孔、折弯、热处理等常规机加工序完成，无需特殊定制工装，在战地维修条件下也可实现快速补制，满足装备保障的通用性要求。
