复古轮式古炮台仿古火炮结构设计

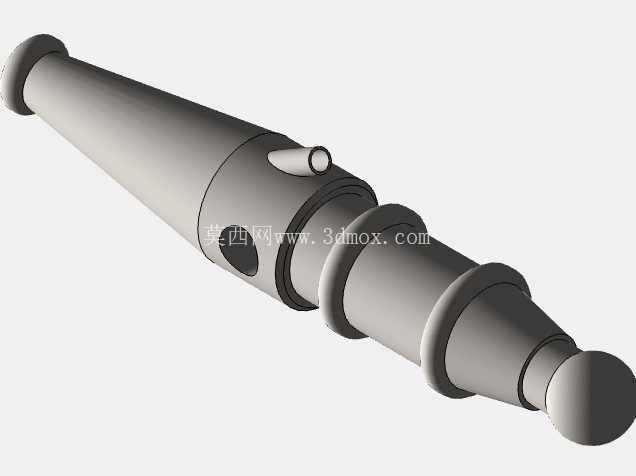

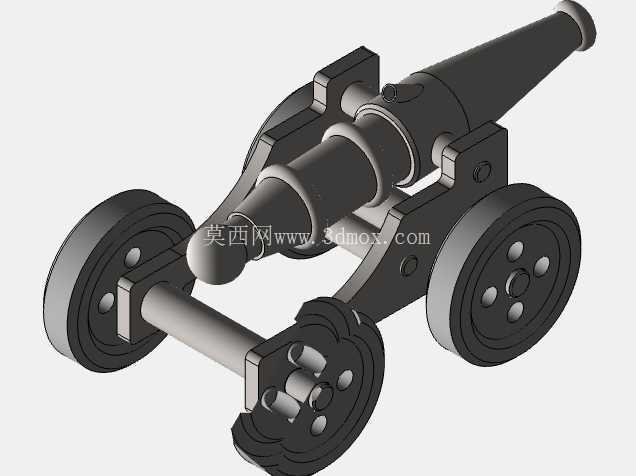

　　本次呈现的仿古轮式古炮结构，核心还原了前装滑膛古炮的经典机械布局，整体结构分为炮身主体、轮式行走架、俯仰支撑组件三个核心模块，可直接用于文创展品制作、仿古场景复原、工艺摆件开发等场景，也可作为古典机械结构教学的演示载体。从实际功能逻辑来看，该结构完整复刻了古炮的运动与支撑特性：炮身采用前细后粗的锥形筒体设计，尾部设置加厚的炮尾堵头结构，既还原了古炮承受膛压的结构特征，也保证了模型整体的配重平衡，炮身中部设置两处同轴的耳轴结构，与炮架上的支撑座配合，可实现炮身一定角度的俯仰调节，匹配古炮调整射击角度的实际功能逻辑。

　　轮式行走架部分采用双纵梁连接结构，前后端分别设置轮轴安装位，前轮采用大直径辐条式轮组，后轮采用小直径花型轮组，轮组与轴之间预留转动间隙，可实现小范围的推移动作，还原古炮短距离战场转移的结构特性；炮架尾部设置支撑尾撑结构，当炮身处于放置状态时，尾撑与地面接触，配合前后轮形成三点支撑，保证整体结构放置的稳定性，避免出现前倾侧翻的问题。设计过程中优先考虑了结构的可实现性，所有构件均采用等壁厚的实体结构设计，相邻构件之间预留合理的装配间隙，既满足3D打印、金属浇铸等不同加工工艺的公差要求，也可实现各活动部件的顺畅动作，不会出现装配干涉的问题。

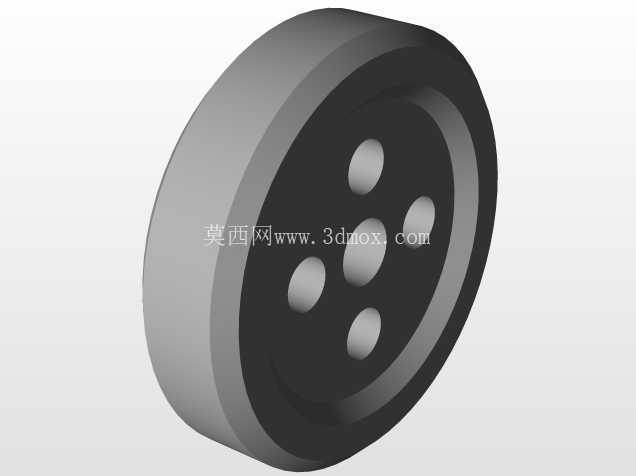

　　从安装边界来看，整体结构的横向最大尺寸为两侧轮组的外沿间距，纵向最大尺寸为炮口前端到尾撑末端的距离，垂向最大尺寸为炮身水平放置时炮管顶端到地面支撑面的高度，所有突出构件均未超出轮组的横向支撑范围，放置时的重心落在前后轮与尾撑形成的支撑三角形中心区域，静态放置时的稳定系数满足工艺展品的安全要求。结构细节上，炮架纵梁与轮轴的连接位置设置加厚的加强凸台，对应古炮结构中金属包边加固的位置，既还原了历史实物的结构特征，也提升了模型整体的结构强度，避免频繁挪动时连接位置出现断裂；炮身表面未设置多余的装饰纹路，保留了古铸铁炮朴素的金属质感，轮组上的辐条孔位采用等距圆周分布，既还原了古木轮的结构特征，也减轻了轮组自身重量，降低推移时的转动阻力。

　　俯仰支撑位置未设置复杂的锁止机构，依靠耳轴与支撑座之间的配合摩擦力实现角度固定，满足摆件类产品的调节需求，不需要额外的紧固件即可实现任意俯仰角度的悬停，简化了整体装配流程。该结构可根据实际使用场景调整尺寸比例，缩小比例时可作为桌面装饰摆件，等比例放大时可用于文旅场景的仿古展品制作，所有构件的连接位置均采用通用的轴孔配合设计，不需要特殊的定制连接件即可完成整体装配，降低了后续加工制作的难度。
