法兰连接立式钢质天然气过滤装置

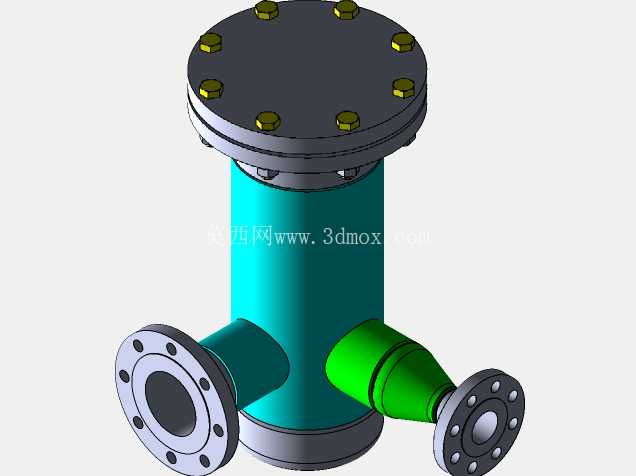

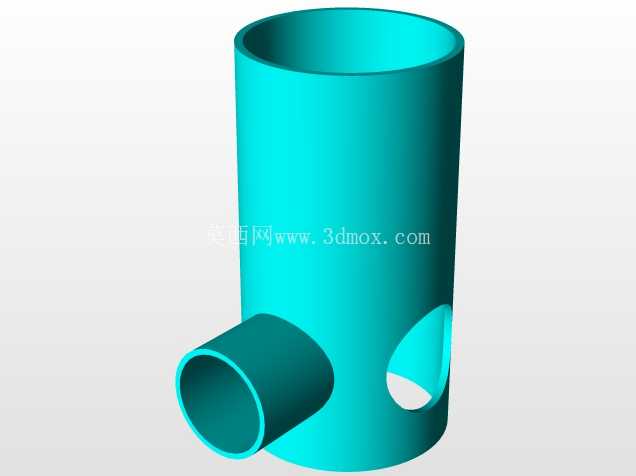

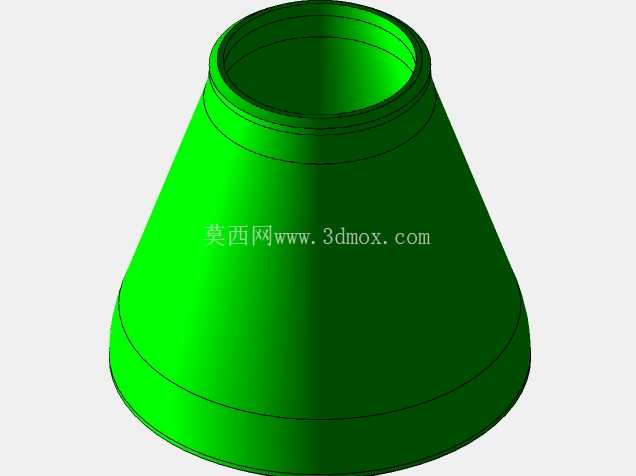

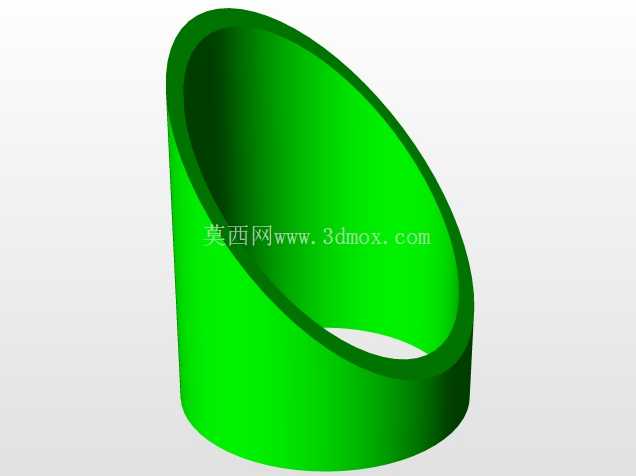

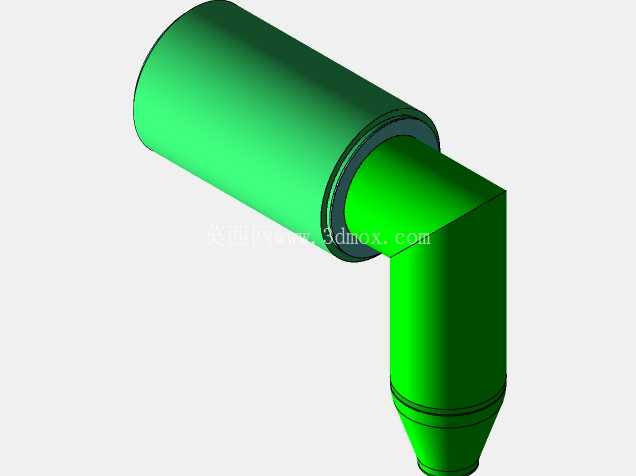

　　这款立式钢质过滤装置采用筒式承压结构设计，主体筒体选用钢制材料加工，适配中低压天然气输送管路的承压需求，顶部采用快开式法兰端盖结构，端盖沿周向均匀布置紧固螺栓，无需完全拆卸所有螺栓即可实现端盖开启，方便运维人员快速更换内部滤芯、清理滤筒内积存的杂质，相比焊接封死的筒体结构，大幅降低了现场运维的作业强度与停机时间。筒体侧面设置两个异径法兰接口，其中侧向水平布置的大口径法兰为介质入口，斜向下方布置的异径法兰为介质出口，介质从入口进入筒体内部后，流道截面突然扩大，流速快速降低，介质中裹挟的大颗粒杂质会在重力作用下沉降到筒体底部，剩余的细小杂质随介质流向内部滤芯，经过滤芯拦截后，洁净介质从出口法兰流出进入下游管路，这种侧进斜出的流道设计可以避免介质直接冲刷滤芯表面，延长滤芯的使用寿命，同时斜向出口的布置方式能减少介质流道的弯折阻力，降低管路整体压损。在油气集输、城市燃气管网调压站、天然气长输管线分输站这类场景里，管道内输送的介质往往会携带焊渣、锈蚀颗粒、施工残留碎屑、上游管线脱落的氧化皮等固体杂质，这些杂质一旦进入下游的调压阀、流量计、切断阀等精密设备，很容易造成阀座密封面划伤、计量腔卡滞、流道堵塞，轻则导致计量失准、调压失效，重则引发管线超压、泄漏等安全隐患，因此在这类关键节点前设置过滤装置是管路设计的标配环节。

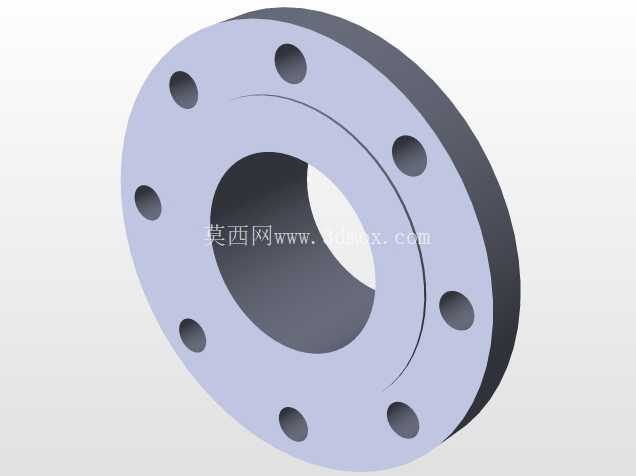

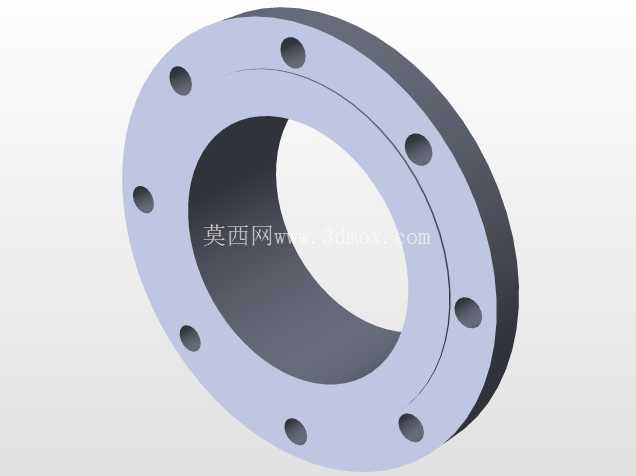

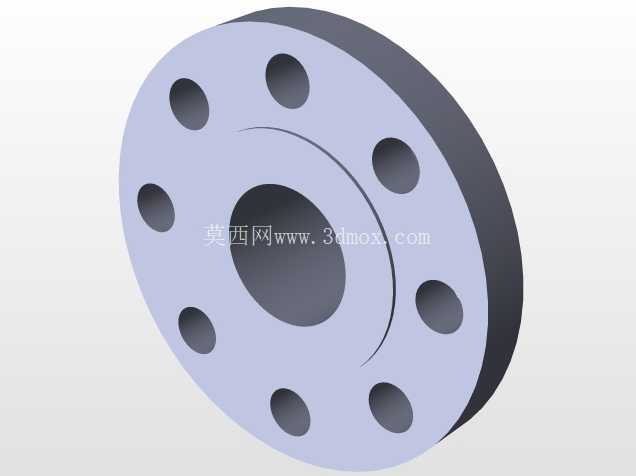

　　从安装边界来看，该过滤器采用法兰对接的安装方式，两个接口法兰的螺栓孔沿周向均匀分布，安装时只需与上下游管路的配对法兰对齐，加装密封垫片后穿入螺栓紧固即可完成安装，不需要额外的焊接作业，适配现场常见的法兰连接管路改造与新建项目安装需求；立式安装的结构形式占地面积更小，对于调压站、阀室这类空间紧凑的安装场景更为友好，安装时需注意筒体垂直度偏差控制在合理范围内，避免端盖密封面受力不均导致密封失效，同时筒体底部可预留排污接口位置，方便定期排出沉降的杂质。

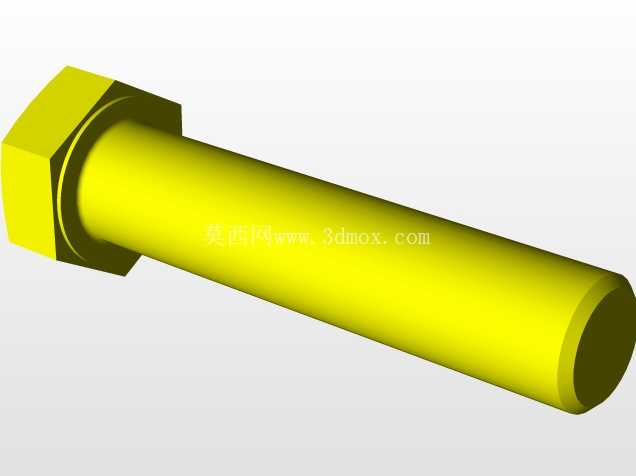

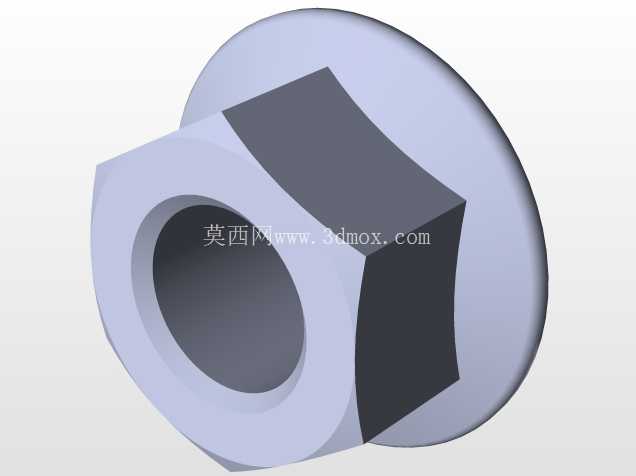

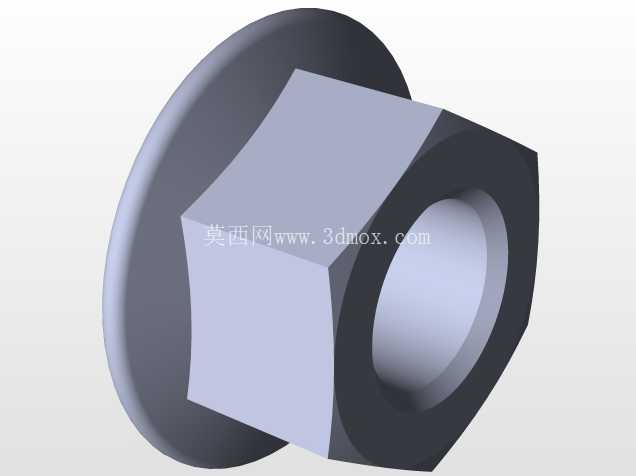

　　在结构设计细节上，顶部端盖与筒体之间采用法兰面密封，密封面加工精度满足中低压气体管路的密封要求，紧固螺栓沿端盖周向均匀布置，拧紧时采用对角分次拧紧的方式，保证密封面受力均匀，避免局部压应力过大导致垫片损坏或者压应力不足出现泄漏；筒体与进出口法兰的连接采用全焊透结构，焊接完成后需做水压试验与气密性试验，保证承压部位不存在焊接缺陷，避免天然气泄漏风险。不同于普通的水系统过滤器，天然气工况下的过滤装置对密封性能、承压能力、材质兼容性都有更高要求，这款钢制过滤器的材质选用适配烃类介质的钢材，不会出现介质腐蚀导致的筒体减薄、密封件溶胀等问题，内部滤芯可根据实际过滤精度需求选用不同精度的金属网滤芯或者纤维滤芯，适配不同场站对介质清洁度的要求，比如在流量计前安装时可选用较高精度的滤芯，保证计量精度，在长输管线进站位置可选用稍低精度的滤芯做前置粗滤，平衡过滤效率与运维成本。

　　在实际选型应用中，需要根据管路的设计压力、设计流量、介质温度、杂质粒径分布来匹配对应的滤芯精度与筒体通径，这款立式结构的过滤器通径覆盖常见的中小口径燃气管路，进出口的法兰标准可根据项目实际需求适配国标、美标等不同法兰体系，满足不同项目的安装对接要求；日常运维过程中，可通过进出口的压力差判断滤芯堵塞情况，当压差达到设定阈值时及时更换或清洗滤芯，避免压损过大影响管路输送效率，顶部快开端盖的设计让滤芯更换作业无需动用大型吊装设备，两名现场运维人员即可完成操作，大幅降低了运维成本。
