墨菲冷却液位计EL150K1结构设计

在工业动力系统、工程机械、柴油发电机组的冷却与润滑回路中，液位监测是保障设备无故障运行的核心环节，墨菲EL150K1这类集成式液位开关仪表，长期被用于闭式冷却系统、润滑油箱、柴油储液舱、液压油站的液位阈值监测，替代传统分体式液位传感器加指示表的布置方案，减少管路开孔与外接布线的工作量。

该款仪表的核心结构分为三个功能单元：带旋转浮子的腔室、带指针的指示盘、低液位触点组。浮子腔采用侧装式对接结构，安装时直接通过法兰面与储液舱侧壁的预设开孔连接，浮子随液面升降绕固定转轴摆动，通过磁耦合结构将液位位置传递到表盘侧的指针机构，无需在舱壁上开设贯穿的传动轴孔，从结构上避免了液位介质沿转轴泄漏的风险，这也是防爆型液位仪表常用的密封设计逻辑。表盘采用透明耐油聚碳酸酯视窗，外围通过四颗内六角螺钉将视窗压圈、密封胶圈与表体紧固，防护等级可满足户外设备、机舱内多油污多振动场景的使用要求，视窗上印刷的刻度区间对应液位的安全范围与低限报警阈值，现场巡检人员无需外接显示设备，可直接通过指针位置判断当前液位状态。

表体的电气部分集成在红色压铸铝壳体内，壳体侧面预留电缆进线接头，尾部带安装固定耳，可在安装面额外增加支撑点，抵消设备运行时的振动冲击，避免长期振动导致法兰连接松动。低液位触点为常闭型干接点设计，当液位下降到阈值位置时，浮子带动的触发机构拨动触点动作，输出开关量信号接入设备的控制系统，触发低液位报警或联锁停机逻辑，防止冷却液位过低导致发动机过热拉缸、润滑油位不足导致运动部件干磨烧损、液压油位不足导致泵组吸空损坏等故障。

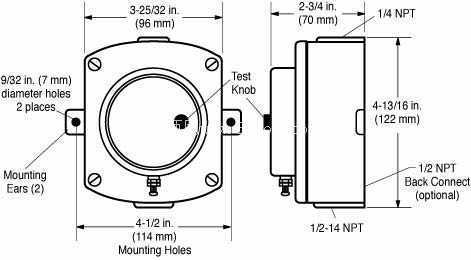

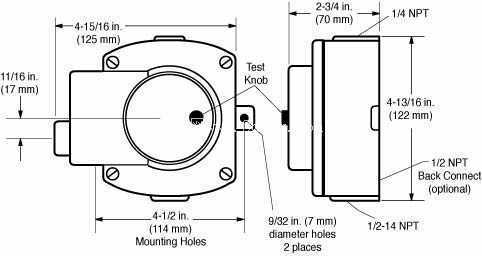

建模过程中优先还原了产品的安装边界尺寸：表体整体宽度、视窗直径、法兰安装孔位距、固定耳的孔径与中心距均按照实物测绘尺寸还原，侧装法兰的密封面预留了密封胶圈的安装槽位，指针的摆动角度与浮子的转动行程做了运动配合约束，可直接用于设备整机的装配干涉检查。考虑到多数场景下该仪表作为外购标准件集成到整机模型中，建模时对内部的磁耦合传动结构做了适度简化，保留了外部接口、安装尺寸、可视外观的全部细节，既满足装配设计的精度要求，也避免了过多内部细节导致模型文件过大，影响整机装配的运行效率。

不同于纯显示型液位计，该款集成式仪表将液位实时显示与低限开关功能合为一体，单台设备即可完成液位状态目视检查与电气信号输出，不需要额外在储液舱上开孔安装独立的液位开关，减少了储液舱的密封点数量，降低了泄漏风险，在移动类工程设备、固定式发电机组、船用动力舱这类对设备可靠性要求高、安装空间紧凑的场景中应用广泛。防爆型的结构设计也让它可以满足有防爆要求的油气开采、炼油装置周边的储液设备液位监测需求，壳体的压铸铝材质兼具轻量化与抗冲击性能，表面喷涂的红色防护层耐油污、耐盐雾，可适应不同工况下的户外使用环境。

建模时针对安装场景做了适配性处理：法兰对接面的基准面与储液舱侧壁安装面做了贴合约束预设，电缆进线口的位置预留了标准电缆接头的安装空间，固定耳的安装孔位可直接适配常用的M6螺栓固定，指针的初始位置对应满液位状态，可根据实际液位高度调整指针角度，用于制作设备不同液位状态的演示动画，满足技术方案展示、运维培训课件制作的使用需求。
