带调节齿圈的螺旋弹簧式减震结构

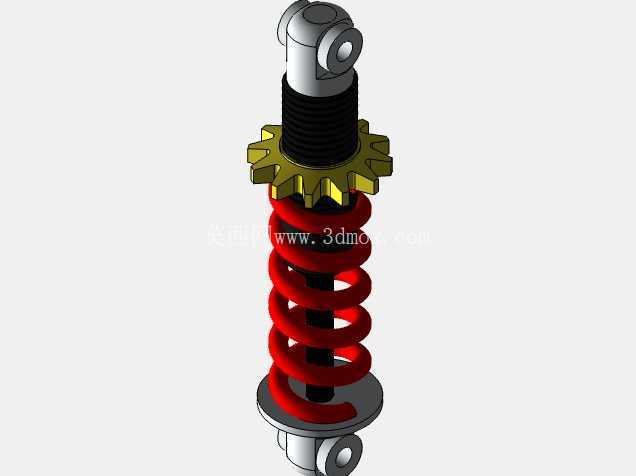

　　该减震结构核心采用圆柱螺旋压缩弹簧作为弹性承载元件，搭配上下铰接安装端与中部阻尼调节齿圈，可广泛适配小型非道路机动车辆、轻型代步设备、工业自动化线体缓冲工位、小型工程机械操作舱隔振等场景，核心作用是吸收外部冲击载荷、衰减往复振动能量，避免刚性连接带来的结构冲击损伤，同时降低振动传导对配套设备精度或驾乘体感的影响。从结构设计逻辑来看，上下两端的铰接耳环采用同轴通孔设计，安装时可通过销轴完成与上下安装支座的铰接固定，这种连接方式允许减震器在工作过程中随悬架或缓冲结构的摆角变化产生小幅角度偏转，避免刚性连接带来的侧向弯矩损坏内部阻尼构件，安装端的耳环端面做了贴合限位设计，可限制销轴的轴向窜动，保证连接可靠性。

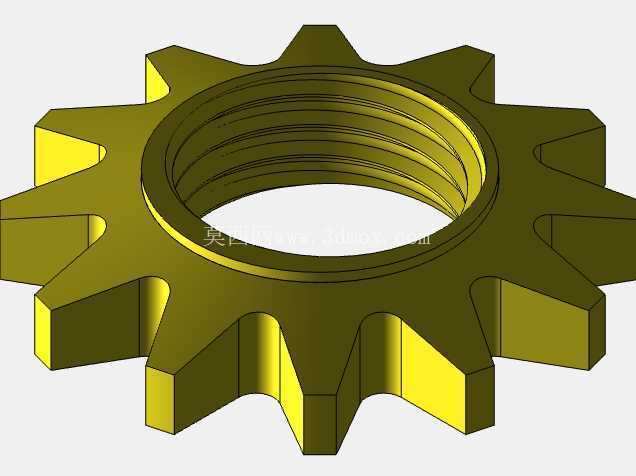

　　中部的金色齿圈为预紧力调节结构，齿圈与上部杆体采用梯形螺纹配合，旋转齿圈即可改变弹簧的初始预压缩量，以此适配不同载荷工况下的减震硬度需求，齿圈外周的轮齿结构可配合专用卡具完成锁止，避免设备运行过程中齿圈受振动影响出现回转松脱，导致预紧力偏移。螺旋弹簧的参数选取匹配常规轻型载荷场景，弹簧中径、丝径、有效圈数经过匹配计算，可保证在额定行程内弹簧刚度保持线性区间，避免出现并圈冲击或刚度突变，弹簧表面做了氧化防锈处理，适配常规户外或车间多尘工况的使用需求。上部杆体与下部套筒组成阻尼构件的容纳腔，内部可填充阻尼介质或设置阀系结构，将弹簧往复运动的机械能转化为热能耗散，避免弹簧出现持续往复弹跳，保证减震动作的收敛性。

　　从安装边界来看，该减震器完全伸展状态下的总长度适配常规小型悬挂结构的安装间距，压缩行程覆盖常规工况下的冲击位移量，最大外径处为弹簧外圈直径，安装时需预留足够的径向空间，避免弹簧压缩过程中与周边构件发生剐蹭磨损，上下铰接孔的孔径匹配常规标准销轴尺寸，可直接适配现有同规格安装支座，无需额外定制转接件。在实际选型应用中，该结构可根据实际载荷需求更换不同刚度的弹簧，或是调整齿圈的初始位置来改变预紧力，无需改动整体安装尺寸即可适配多类相近工况，齿圈的调节刻度可辅助操作人员快速完成预紧力的量化调整，保证多组减震器并联使用时的载荷均匀性。

　　阻尼部分的密封结构采用多道密封圈设计，可避免内部阻尼介质泄漏，同时阻挡外部粉尘、泥水进入腔体内部，延长构件的维护周期，上下铰接端的衬套可采用耐磨非金属材质，降低铰接位置的磨损与异响，提升长期使用的稳定性。
