立式气动注塑料成型压合设备结构

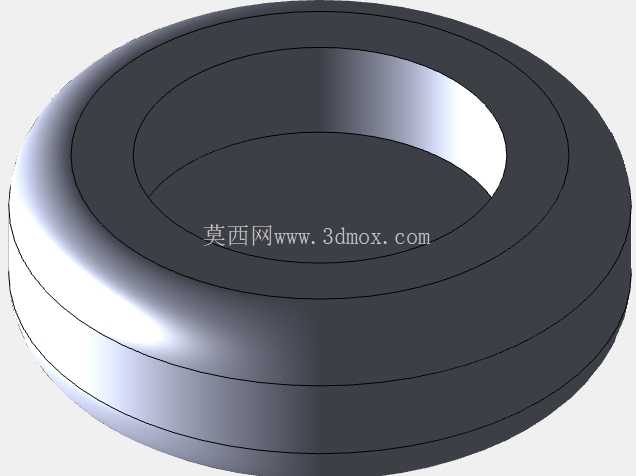

　　这套立式结构的气动注塑料设备，主要面向小批量塑胶件试制、实验室配方验证、小作坊简易注塑生产场景，区别于大型卧式注塑机的大吨位、大占地特性，这类气动驱动的小型设备更适配单次注胶量在百克级以内的小型塑胶零件生产，比如电子接插件外壳、小型塑胶卡扣、非标定制塑胶垫片这类零件的打样与小批量生产，不需要配套复杂的液压站、冷却循环系统，接入工厂常规压缩空气气源即可完成作业，在小型加工门店、高校实训实验室、产品研发打样间的应用占比逐年提升。

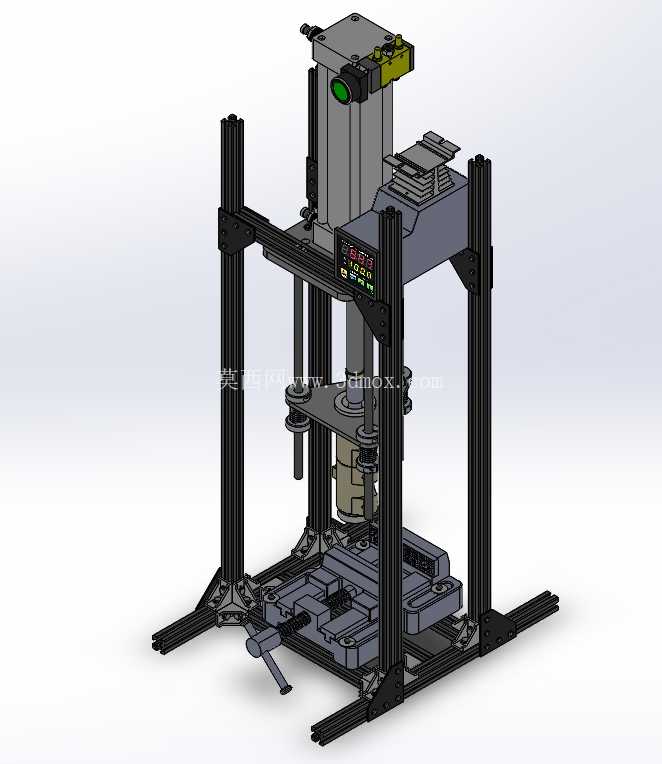

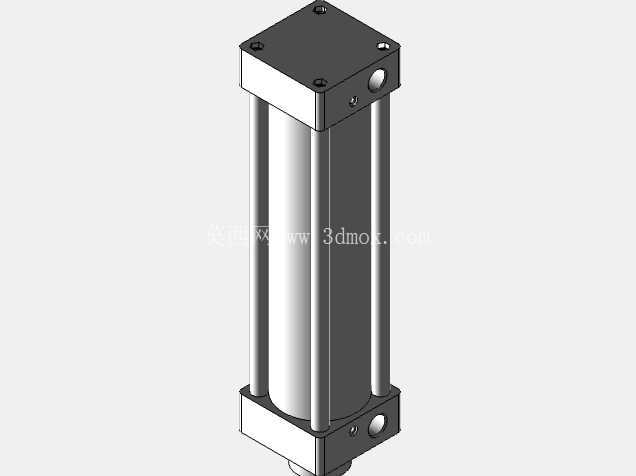

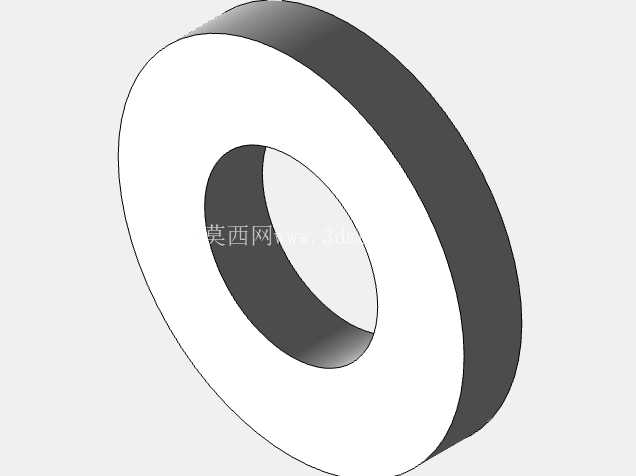

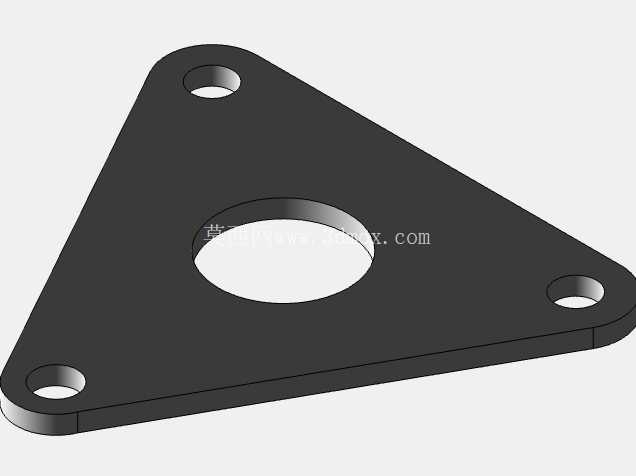

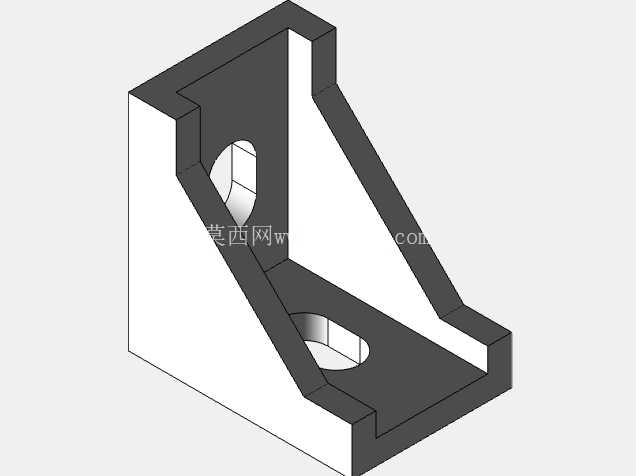

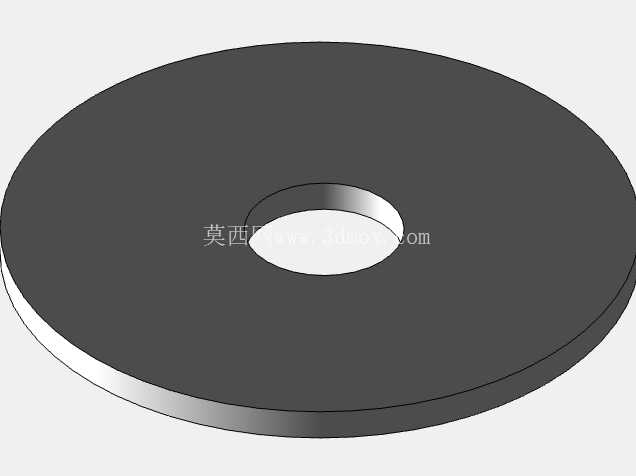

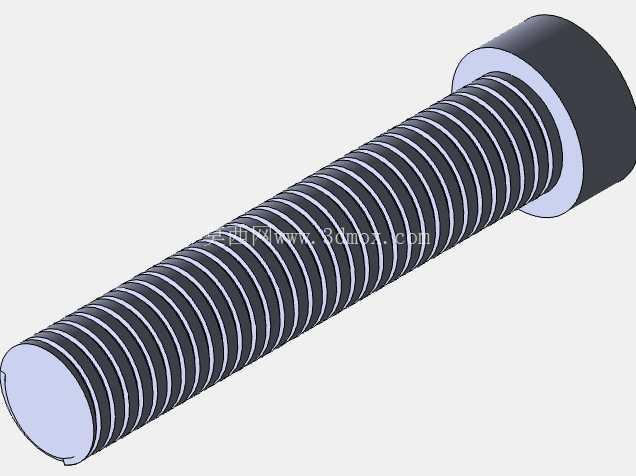

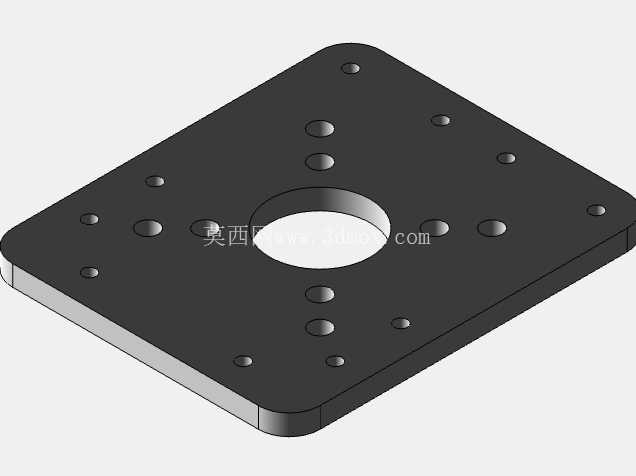

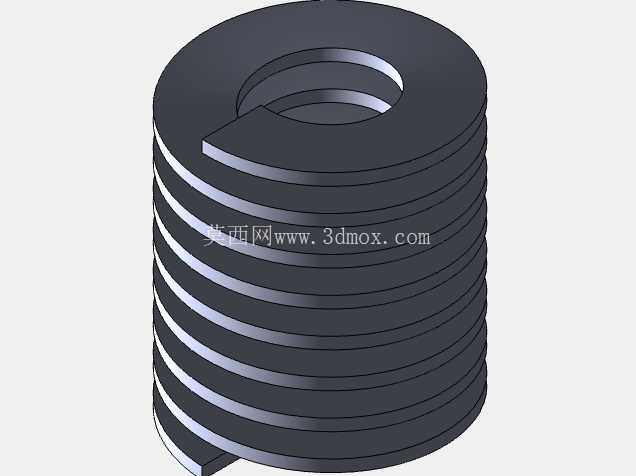

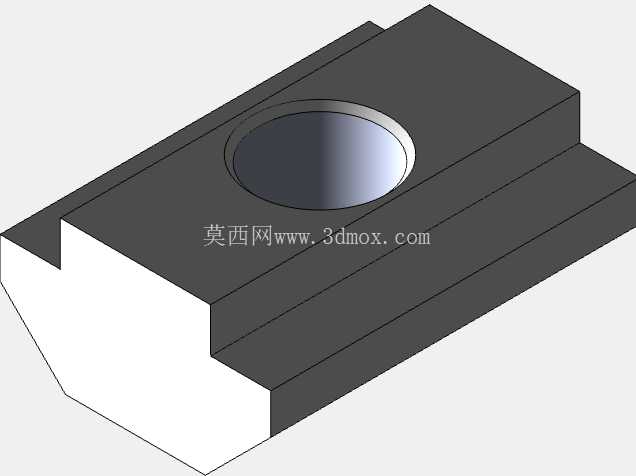

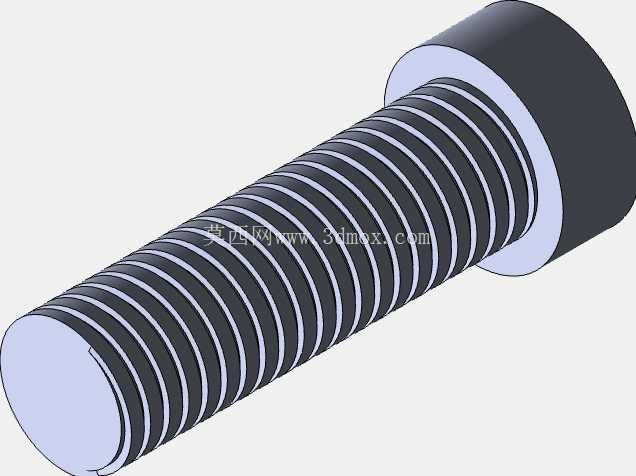

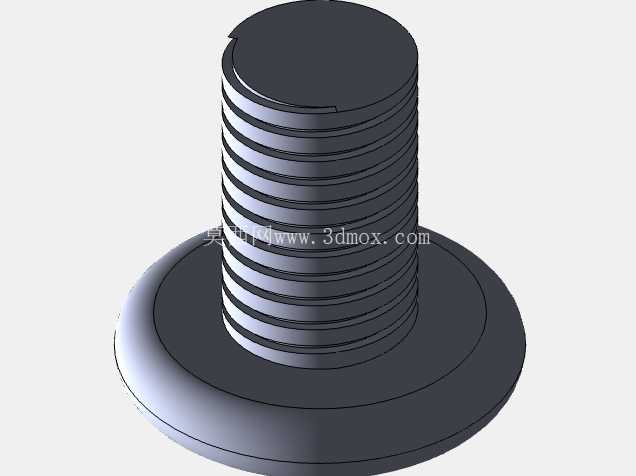

　　从结构设计逻辑来看，整机采用四根工业铝型材作为主支撑立柱，搭配底部铝型材拼接的工装安装平台，铝型材选型兼顾了结构刚性与组装便捷性，立柱与上下安装板之间采用压铸角码配合T型螺栓锁紧，不需要额外做焊接加工，后期调整工位高度、更换不同规格的注塑模腔时，只需要松开螺栓调整安装板位置即可，适配性更强。顶部驱动单元采用标准气动增压缸作为压合动力输出，相比普通气缸，增压缸可以在较低气源压力下输出数吨级的压合力，满足熔融塑胶注入模腔时需要的保压压力要求，避免塑胶件出现缺胶、气泡、成型密度不足的问题。

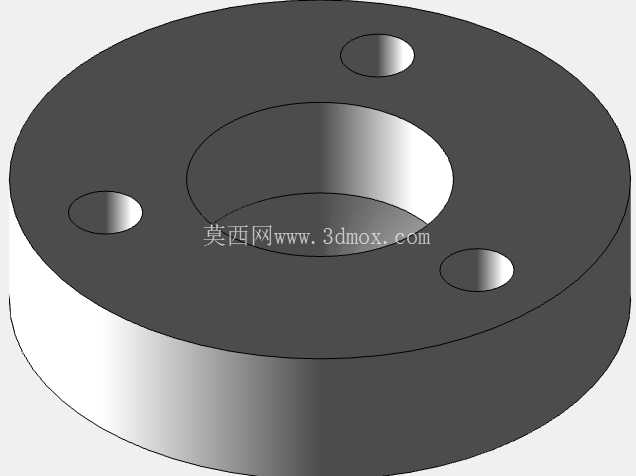

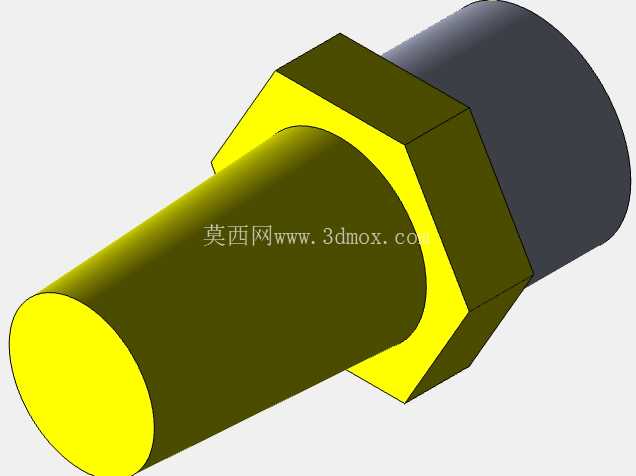

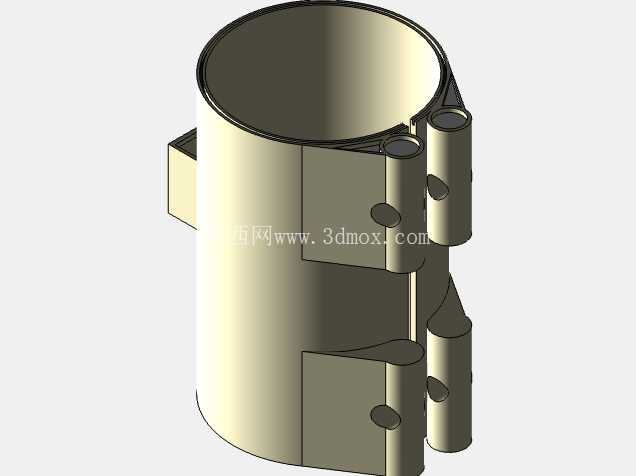

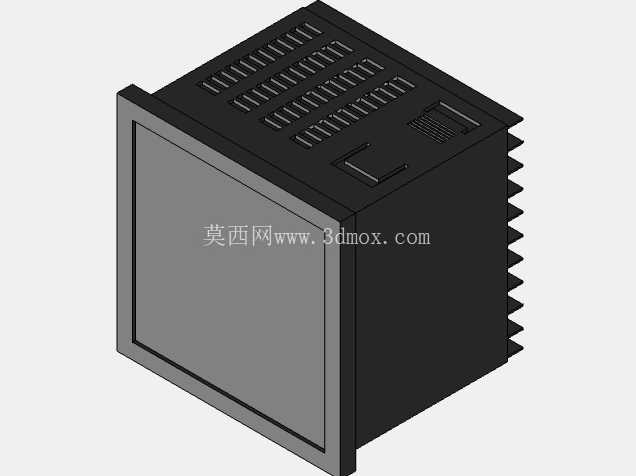

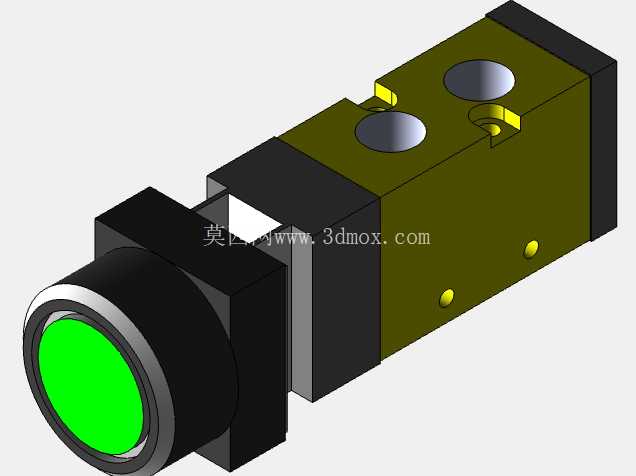

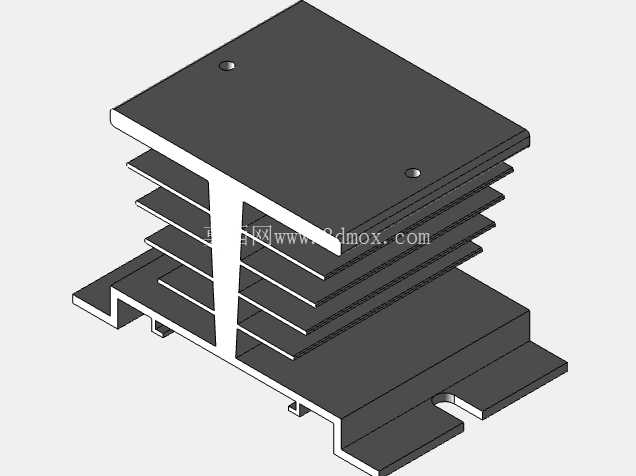

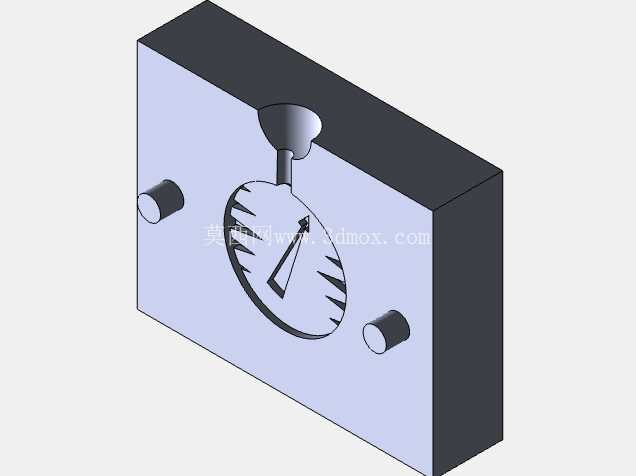

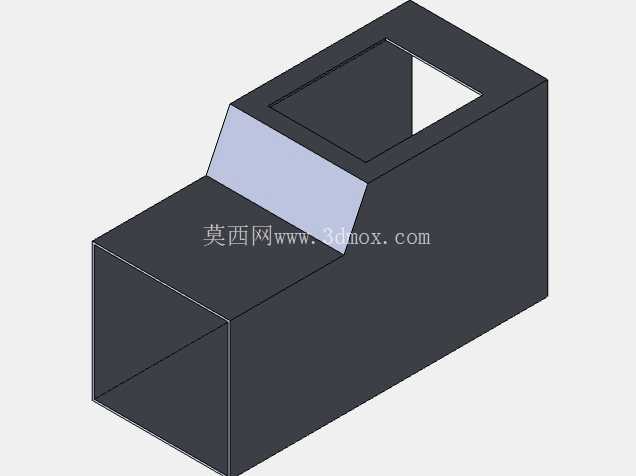

　　设备的功能模块划分非常清晰，顶部增压缸的输出端连接注塑料筒的压料柱塞，料筒侧面预留了加热模块的安装位，工作时粒状塑胶原料在料筒内被加热到熔融状态，柱塞下行时将熔融塑胶压入下方安装在工作平台上的模具型腔内，保压冷却后即可完成零件成型。操作侧集成了数显温控模块与气动控制按钮，温控模块可以精准控制料筒各段的加热温度，适配PP、ABS、PE等不同熔融温度的塑胶原料，气动控制回路设置了双手启动按钮与急停开关，符合小型加工设备的安全操作规范，避免操作人员误触导致的压伤风险。

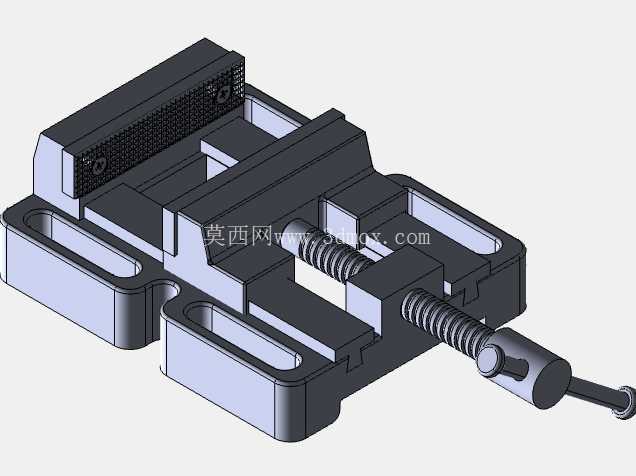

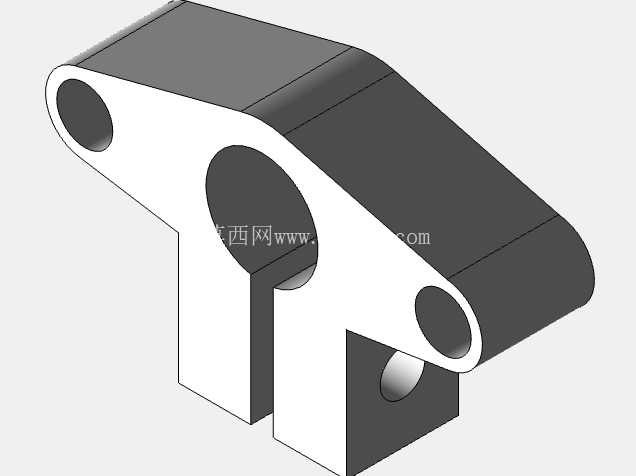

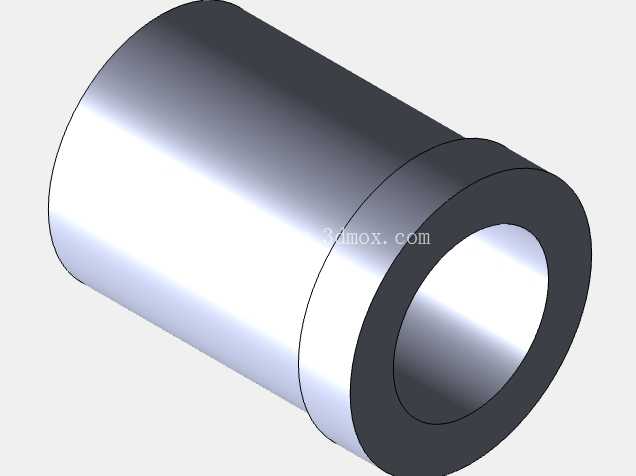

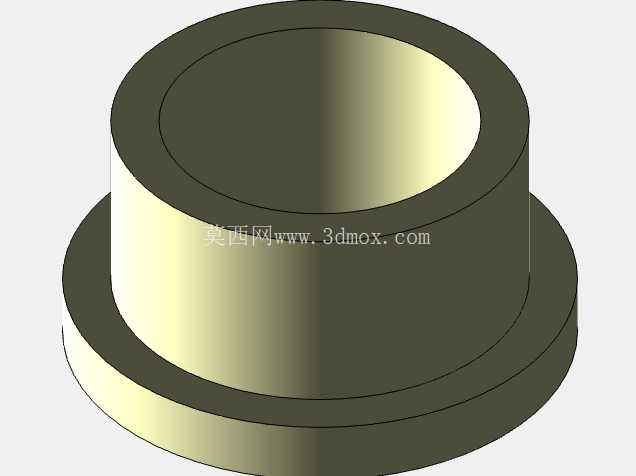

　　从安装边界尺寸来看，整机的横向占地尺寸控制在六百毫米见方以内，整体高度不超过一千二百毫米，不需要做专门的设备基础，放置在常规承重的工作台面上即可固定使用，设备底部预留了T型槽安装位，可以根据模具尺寸调整固定位置，适配的模具安装尺寸范围在两百毫米见方以内，对应小型塑胶零件的成型需求。导向结构方面，压合板与立柱之间搭配了直线轴承做滑动导向，保证压合过程中柱塞与料筒、模具浇口的同轴度，避免长期运行出现偏磨导致的漏胶、压头损坏问题。料筒的设计采用快拆式结构，需要更换不同颜色、不同材质的塑胶原料时，可以快速拆卸料筒完成残料清理，减少换料的等待时间，适配多品种小批量的生产需求。

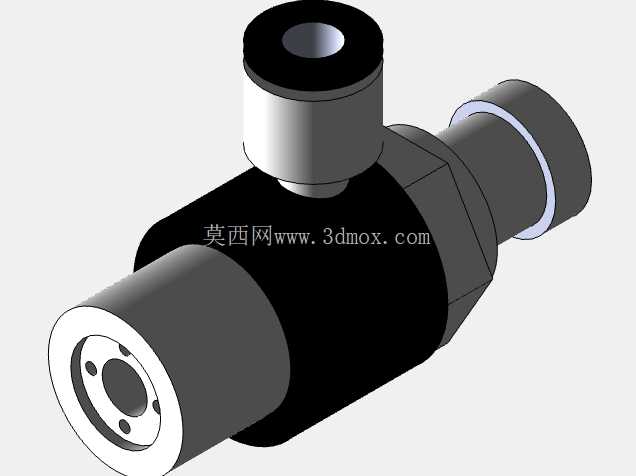

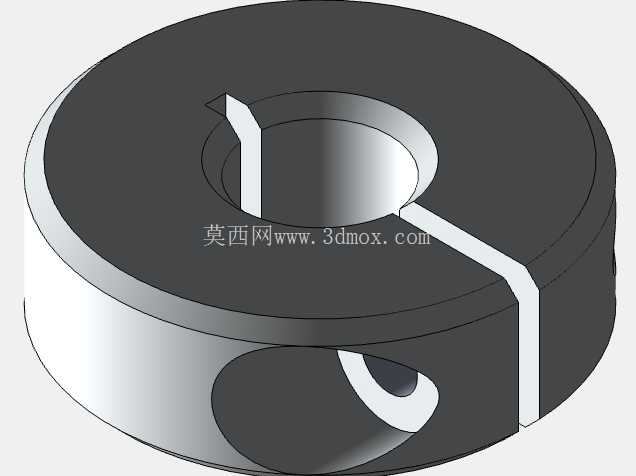

　　在实际使用场景中，这类设备不需要配套大型注塑机的上料、取件机械手，人工完成上料、取件即可满足生产节奏，单工位的单次成型周期在一到三分钟之间，针对小批量订单的生产灵活性远高于大型设备，同时设备的维护成本极低，没有液压油泄漏的风险，日常只需要定期给直线轴承加注润滑脂、检查加热模块的接线可靠性、清理料嘴处的残胶即可，不需要专业的设备维护人员，非常适合小型生产主体使用。设计过程中特意将气动控制阀、调压阀集成在机架侧面的安装板上，气源压力调整、压合速度调节都可以在设备侧面直接操作，不需要拆解设备外罩，日常调试的便捷性更高。压合行程设置了硬限位与软限位双重保护，硬限位采用可调整的螺栓限位块，控制压合的最小下行位置，避免压合过度损坏模具，软限位通过磁性开关检测气缸活塞位置，到达设定位置后自动切换保压状态，保证成型过程的压力稳定。
