这类插片式铝制散热结构,最常配套在工业固态继电器、小功率可控硅模块、低压整流桥堆这类发热功率器件上,在低压控制柜、小型工控模组、加热设备温控回路里的装机量非常大,很多做温控系统集成的工程师选型时,都会优先选这类安装便捷、散热冗余足够的结构件,不用单独开模定制散热件,能大幅缩短电控柜的装配周期。
从实际使用场景来看,这类散热件的核心作用是把功率器件工作时结面产生的热量,通过器件安装面快速传导到多层散热鳍片上,再依靠鳍片间的空气对流把热量散到周边环境里,保证功率器件的结温始终控制在额定工作范围内,避免器件因为过热出现触发失效、导通压降飙升甚至热击穿的问题。很多现场运维的师傅都有经验,小功率固态继电器如果不装匹配的散热器,连续带载工作两三个小时就会出现误触发,甚至直接烧毁触点,连带烧坏后端的加热负载,所以这类散热结构虽然是配套辅件,却是整个功率回路里必不可少的组成部分。

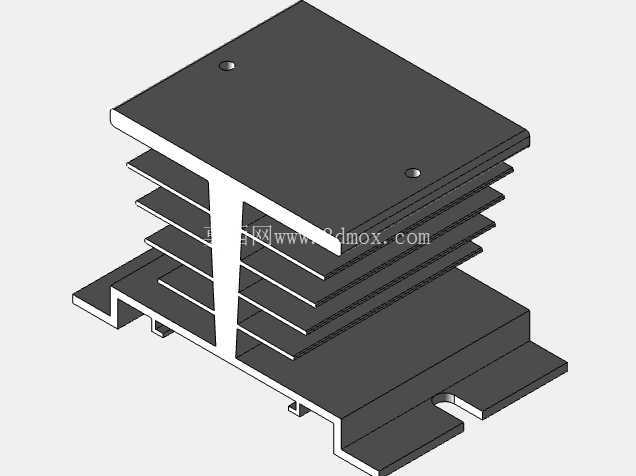

从设计思路上看,这个结构采用了一体折弯加插片组合的成型方式,底座部分做了加厚处理,用来和功率器件的安装面完全贴合,底座上预留的两个安装定位孔,位置刚好匹配常规40A以内固态继电器的固定孔位,不需要额外打孔适配,安装时只需要在器件和散热底座之间涂一层薄薄的导热硅脂,用螺丝锁紧就能保证导热面的接触热阻降到最低。上层的多层平行鳍片采用等间距排布,鳍片的厚度和间距经过匹配计算,既保证了足够的散热面积,又不会因为鳍片过密导致积灰后堵塞风道,在工业现场多粉尘的环境下,长期使用也不会因为积灰导致散热效率大幅下降。底座两侧延伸出来的卡装结构,是专门为导轨安装设计的,不需要额外做安装支架,直接就能卡装在标准35mmDIN导轨上,和柜内的断路器、继电器排布在同一根导轨上,柜内布线整齐,也节省安装空间。
从安装边界尺寸来看,这个散热结构的整体宽度控制在50mm以内,高度不超过40mm,长度方向和配套的固态继电器尺寸完全匹配,安装后不会超出继电器的侧边轮廓,在柜内排布时不会和相邻的元器件产生干涉,鳍片的边缘做了钝化处理,装配时不会划伤操作人员的手,也不会划破导线的绝缘层。底座下方预留的走线间隙,刚好能容纳功率器件的接线端子,接线时不用额外抬高器件位置,导线弯曲半径符合电气安装规范,不会出现导线根部受力折断的问题。
很多结构工程师在设计这类散热件的时候,容易忽略安装适配性的细节,比如安装孔位的公差如果控制不好,现场装配时就会出现孔位对不齐,强行锁螺丝会导致功率器件的陶瓷底座开裂;鳍片如果做的太薄,运输或者装配过程中容易出现弯折变形,影响风道的均匀性;底座的平面度如果达不到要求,和器件安装面之间会出现缝隙,就算涂了导热硅脂,接触热阻也会大幅升高,散热效率打折扣。这个结构在这些细节上都做了对应的优化,底座安装面的平面度控制在0.1mm以内,安装孔位的公差按照IT12级控制,鳍片的厚度选在1.2mm,既保证了结构强度,又控制了整体重量,安装在导轨上不会因为自重出现下滑倾斜的问题。
在实际选型匹配的时候,工程师需要根据功率器件的实际耗散功率来确认散热件的热阻参数,这个结构的自然对流热阻大概在3.5℃/W左右,适配耗散功率10W以内的功率器件完全足够,如果是密闭柜内安装,还需要预留20%左右的散热冗余,必要时可以在鳍片侧面加装小型轴流风扇做强制风冷,能把散热效率提升40%以上,适配更大功率的器件。另外这类铝制散热件的表面做了本色阳极氧化处理,既提升了表面的热辐射系数,又能在工业潮湿环境下避免表面氧化生锈,长期使用外观和散热性能都能保持稳定,不会像未做表面处理的铝件那样,用个一两年就表面发黑氧化,导热性能下降。
