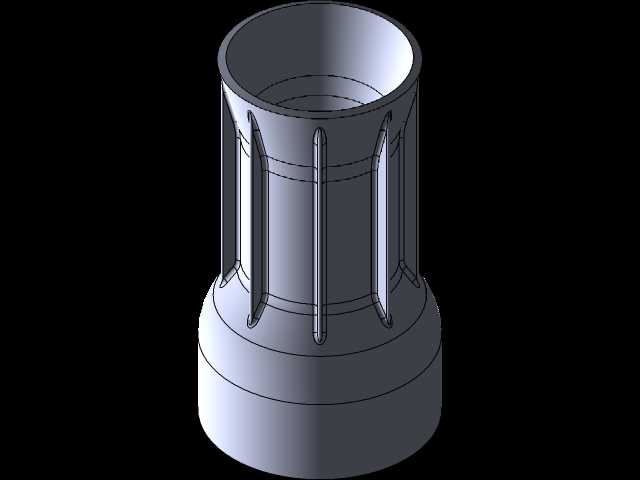

工业流体输送用带加强筋圆筒式喷嘴结构

这类带纵向加强筋的圆筒式喷嘴，常应用在低压流体输送管路末端，承担介质导流、匀化喷射流态的作用，在喷淋除尘、工位冷却、药剂喷施、小型灌装机出料端等场景都能见到同结构设计的身影。从结构设计逻辑来看，上部直筒段采用等径薄壁结构，是为了匹配标准管路的插接安装公差，内壁做了0.2mm的倒角过渡，避免介质流经时在接缝处产生紊流啸叫，也能减少长期冲蚀造成的接缝磨损。筒身均匀分布的六道纵向凸筋，并非装饰性结构，一方面是在不增加整体壁厚的前提下提升筒身的径向抗挤压能力，避免安装拧紧时筒身发生圆度变形，影响和对接管路的同轴度；另一方面凸筋高出筒壁1.5mm，安装时可以作为防滑受力位，方便徒手或者用卡箍快速完成对位固定，不需要额外加工卡位结构。下部的扩径过渡段采用1:8的锥度平滑过渡，目的是让流经直筒段的介质在出口处逐步扩容减速，避免截面突变造成的流场紊乱，让喷射出的流体保持相对规整的柱形流态，减少散射飞溅的情况。安装边界上，上部直筒段的外径适配常规4分软管的内径公差，插入深度预留了25mm的配合长度，配合喉箍锁紧即可达到0.3MPa的密封承压要求，下部扩径段的最大外径比上部直筒大12mm，安装时不需要额外预留过大的操作空间，相邻喷嘴的安装中心距控制在50mm以上即可避免喷射流互相干扰。结构细节上，筒身的凸筋两端都做了圆弧过渡，没有尖锐棱角，一方面是避免安装时划伤操作人员或者软管内壁，另一方面也能减少应力集中，在介质长期脉冲冲击下不会出现筋根开裂的问题。内壁整体做了等粗糙度处理，没有台阶、凹坑等容易滞留介质的结构，在输送含有细小颗粒的流体时，不容易出现积料堵塞的情况，日常维护只需要反向冲洗即可完成清洁，不需要拆解。这类喷嘴的结构没有复杂的异形曲面，建模时优先采用旋转凸台做基础筒体，再通过阵列特征完成纵向筋的加工，后续如果需要调整喷射流量，只需要修改下部扩径段的出口直径或者锥度参数，不需要重构整体模型，参数化调整的效率很高，也方便同系列不同规格产品的快速衍生设计。
