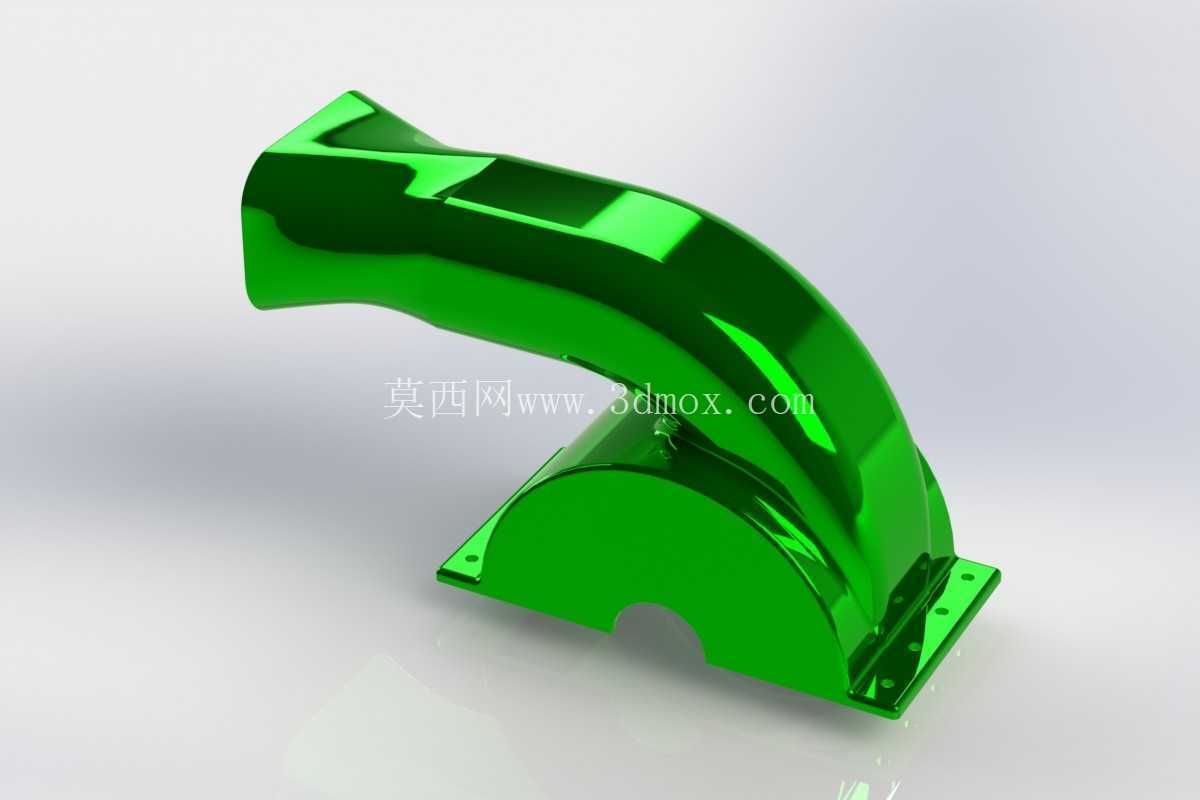

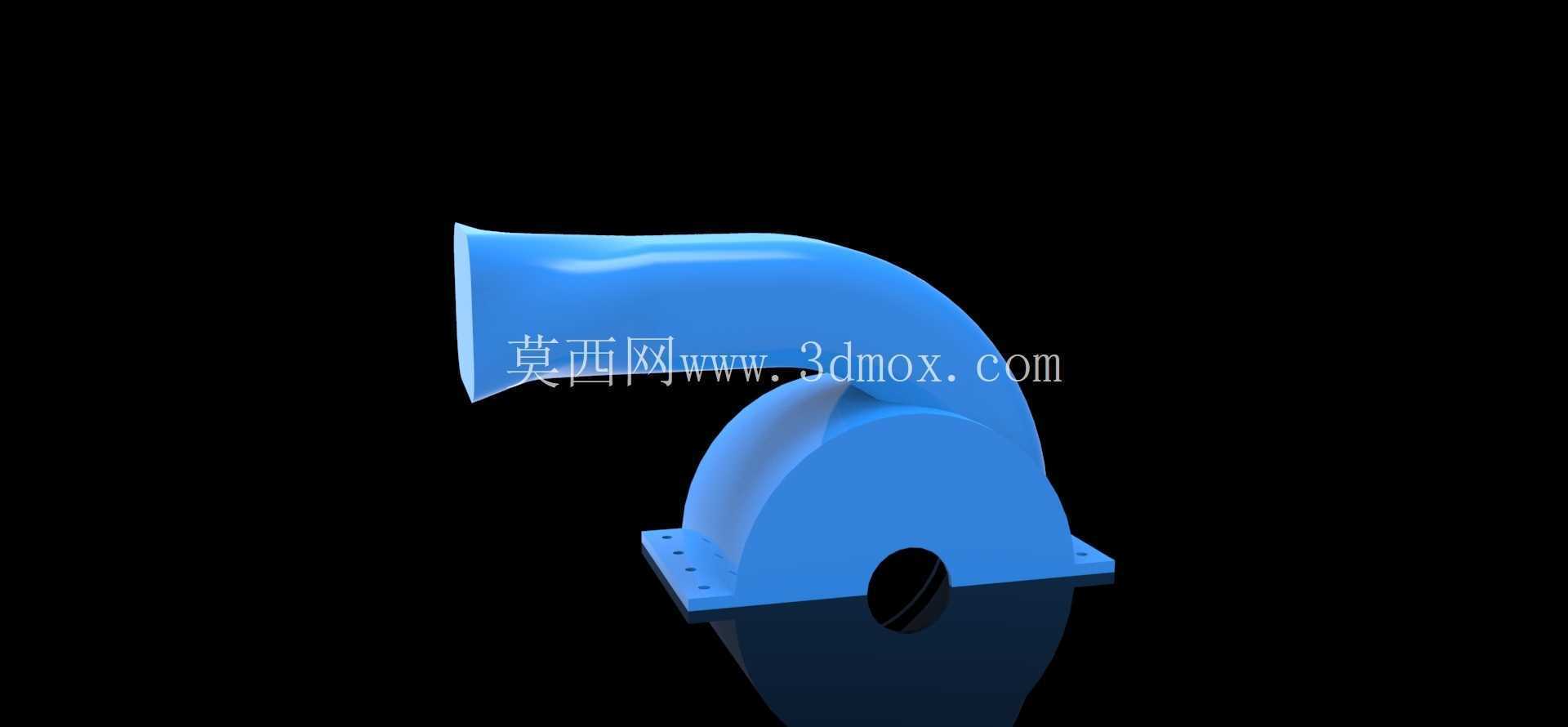

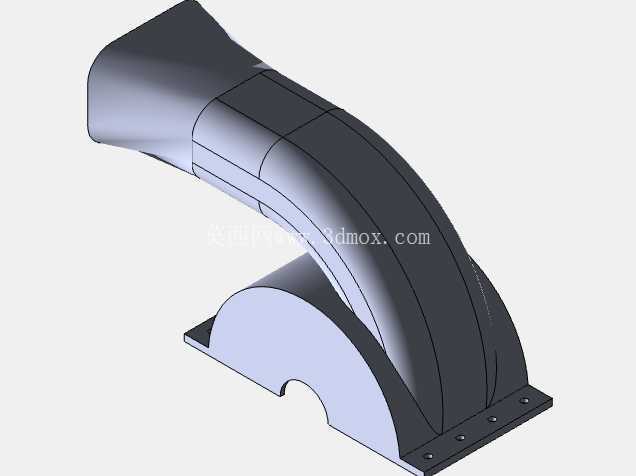

该结构为离心式通风设备的核心蜗壳导流部件,主要应用在工业通风除尘、物料气力输送、设备散热排风等场景中,承担着将叶轮旋转产生的动压转化为静压、引导气流沿指定方向输出的核心作用。从结构设计逻辑来看,整体采用上弯式出风通道布局,出风口做了扩口式过渡设计,能够有效降低气流流出时的局部阻力损失,减少风道出口的涡流紊流区域,提升气流输出的平稳性。蜗壳本体采用类螺旋线的渐扩型腔体设计,腔体截面从进风口位置开始沿周向逐步扩大,匹配离心叶轮的气流甩出轨迹,让气流在腔体内流动时逐步完成动压到静压的转换,降低流动过程中的能量损耗。
底部设置带安装孔的方形法兰底座,安装孔位沿底座两侧对称排布,能够直接与设备的机架或者安装基础通过螺栓紧固连接,安装时需要保证底座平面的平面度公差控制在合理范围,避免装配后蜗壳腔体出现形变,影响与叶轮的配合间隙。进风口位置设置在蜗壳正面中心位置,采用圆孔结构,能够直接对接叶轮的进风端,保证气流可以顺畅进入叶轮区域,减少进气阻力。出风弯管部分做了顺滑的圆弧过渡,没有出现直角转折结构,避免气流在转折位置形成涡流区产生额外的风噪和压力损失,弯管的曲率半径经过匹配计算,能够适配常用的中低压离心风机的风量风压参数,适配的风机风量覆盖常规工业通风的常用区间。
在实际工程应用中,这类蜗壳结构通常采用薄钢板焊接或者注塑工艺成型,设计时需要考虑腔体的结构强度,避免风机运行过程中腔体受气流压力作用产生振颤,因此在蜗壳的弯折位置可以根据实际壁厚情况增设加强筋结构,提升整体刚性。安装边界方面,需要预留出风管道对接的操作空间,底座安装时要保证蜗壳中心与叶轮中心的同轴度,避免运行时叶轮与蜗壳内壁产生刮擦。出风端的扩口结构可以直接对接圆形或者方形通风管道,接口位置可以根据实际需求增设法兰边或者卡扣结构,方便与后续风道快速连接。在结构细节处理上,蜗壳内壁需要保证足够的光滑度,减少气流流动时的沿程阻力,对于输送含尘气流的使用场景,还可以在蜗壳内壁做耐磨处理,提升部件的使用寿命。
底座的安装孔位设计考虑了通用安装尺寸的兼容性,能够适配多数常规风机支架的孔距要求,减少现场安装时的二次加工工作量。整体结构没有多余的冗余设计,所有型面都服务于气流导流的核心功能,在保证结构强度的前提下尽可能控制整体重量,降低安装时的承重要求。
- 全部评论(0)
- 模板大小: 1.01 MB
- 售价:5金币
- 下载次数: 30
- 系统要求: SOLIDWORKS,STL,Rendering
- 软件分类: 通用机械零部件
