带凸台四螺栓孔圆形连接法兰结构设计

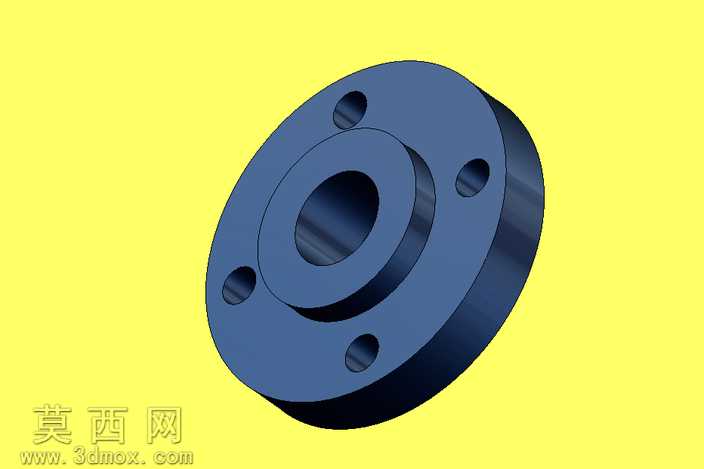

本作品为典型的凸面带颈圆形连接法兰三维建模作品，建模过程以参数化设计思路为核心，首先确定法兰的核心基准面与中心轴线，以中心轴线为定位基准绘制法兰主体的外圆轮廓，通过拉伸特征生成法兰的基础盘体结构，随后在盘体中心位置绘制阶梯内孔轮廓，通过拉伸切除特征加工出适配不同管径的中心通孔，保证内孔的同轴度公差符合管道连接的装配要求。在法兰盘的连接孔设计环节，采用圆周阵列的建模方式，先在对应分度圆位置绘制单个螺栓通孔的轮廓，通过拉伸切除生成单个孔特征后，以中心轴线为阵列轴设置4个阵列实例，均匀分布在法兰盘的圆周方向，保证四个螺栓孔的位置度一致，避免装配时出现螺栓无法穿入的问题。法兰凸台部分的设计，以中心区域为基准绘制凸台外圆轮廓，通过拉伸特征生成高于法兰盘基准面的凸台结构，凸台与盘体的衔接位置添加了圆角过渡特征，既可以降低应力集中风险，也能优化零件的加工工艺性。材质渲染环节，为模型赋予了常用的碳钢金属材质，调整材质的金属度、粗糙度参数，还原金属零件的哑光金属质感，同时添加了环境光遮蔽效果，清晰呈现法兰各结构的层次关系，凸台的端面、螺栓孔的内壁、法兰盘的外缘等位置的光影过渡自然，能够直观展示零件的结构形态。结构设计上充分考虑了法兰的实际使用需求，凸台结构可以提升法兰中心区域的结构强度，在管道对接时能够更好地承受轴向的压力与拉力，四个均匀分布的螺栓孔可以在装配时提供均匀的锁紧力，保证连接的密封性与稳定性，中心阶梯孔的设计可以适配不同外径的对接管道，提升法兰的适配范围。建模过程中对所有特征的尺寸进行了参数化关联，后续如果需要调整法兰的公称通径、螺栓孔数量、凸台高度等参数，只需要修改对应参数即可快速生成新规格的法兰模型，大幅提升同系列零件的设计效率，整体模型的特征树逻辑清晰，没有冗余特征，所有结构的尺寸比例符合常规法兰的设计规范，既可以作为机械设计教学的演示案例，帮助学习者理解法兰类零件的结构特点与建模思路，也可以经过尺寸调整后直接用于实际的管道连接装配场景。
