汽车发动机活塞部件三维结构设计

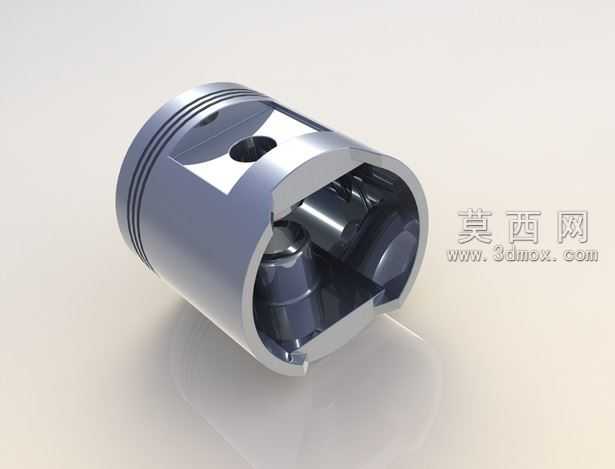

本作品为汽车发动机核心活塞部件的三维结构设计，建模过程依托三维参数化设计软件完成，首先基于活塞的实际工作工况确定核心尺寸参数，从活塞顶部的燃烧室结构、环槽区域的密封槽位，到活塞销座的安装定位结构，均按照内燃机活塞的实际设计规范进行1:1比例还原。建模阶段先绘制活塞的轴向截面草图，通过旋转特征生成活塞的基础基体，随后依次切除加工出活塞环槽、销座孔、内部减重空腔等结构，针对活塞内部的加强筋结构，采用拉伸与放样结合的特征命令完成构建，确保结构强度符合工作要求。材质渲染阶段，为活塞主体赋予了高硬度铝合金材质，调整材质的金属粗糙度、反光度参数，还原铝合金活塞经机加工后的细腻金属质感，内部空腔区域做了轻微的哑光处理，区分内外结构的视觉差异，同时在活塞外表面添加了细微的机加工纹理，提升模型的真实感。结构设计上重点优化了活塞销座的受力过渡区域，在销孔与活塞内壁的衔接处做了圆角过渡处理，避免应力集中问题，同时对活塞裙部的型线做了微调校正，匹配前期设计的装配公差要求，保证活塞在气缸内往复运动时的配合精度。设计思路围绕活塞的实际工作场景展开，既还原了活塞的外部装配结构，也完整呈现了内部的空腔与加强结构，可用于发动机结构教学、装配模拟演示以及相关零部件的设计参考，模型的各部分特征均做了参数化关联，可根据不同的排量需求快速调整活塞直径、环槽数量、销孔直径等核心参数，具备一定的可修改性与拓展性。
