单引擎浮筒式水上飞行器结构设计

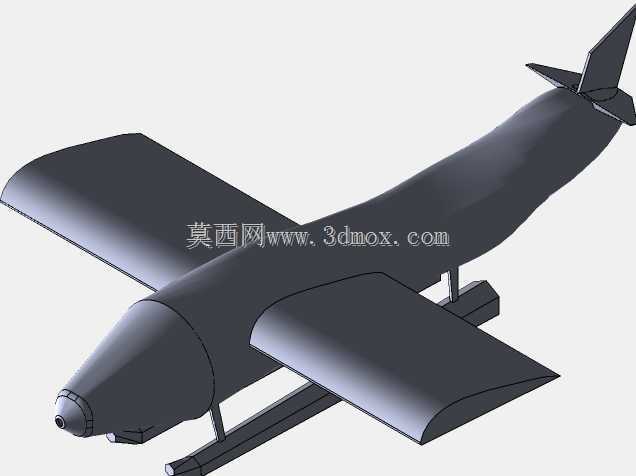

　　这款浮筒式水上飞行器的结构设计，核心围绕水面起降场景的特殊工况展开，区别于常规陆基飞行器，整套结构需要同时兼顾水面滑行的流体力学特性与空中飞行的气动性能，在结构布局上做了针对性的平衡。首先看浮筒结构的设计，两个平行布置的长条形浮筒通过支架与机身下部连接，浮筒的截面采用了上窄下宽的流线型设计，底部做了轻微的舭部折角，这个细节是为了在水面高速滑行时快速排开两侧水流，降低水动阻力，同时减少滑行阶段的水花飞溅，避免水花被吸入前部的动力舱造成动力故障。浮筒的长度覆盖了机身重心前后各三分之一的区间，保证在水面静止、滑行、起降各个阶段的纵向稳定性，不会出现栽头或者尾部坐水的情况，浮筒与机身的连接支架采用了斜向支撑的结构，分散水面波浪带来的冲击载荷，避免连接点出现应力集中。

　　机身部分采用了纺锤形的流线型截面，从头部的动力舱段开始逐步过渡到中部的等直径舱段，再向尾部平滑收窄，这种截面设计可以在低速飞行状态下保持较低的压差阻力，适配这类小型飞行器的低空低速飞行需求。头部的动力舱预留了螺旋桨与动力单元的安装空间，前端的进气口做了收敛式设计，既可以满足动力单元的进气需求，也能减少正面的迎风阻力。机翼采用了上单翼布局，安装位置在机身背部靠上的位置，这种布局一方面可以让机翼远离水面滑行时溅起的水花，避免机翼下表面被水流冲击影响气动效率，另一方面上单翼的结构可以让整机的重心处于机翼下方，提升飞行过程中的横向稳定性，对于低空作业的飞行器来说，这种稳定性设计可以大幅降低操作难度。机翼的翼型选用了低速高升力翼型，前缘做了圆润的钝化处理，后缘平直，在较低的飞行速度下就能提供足够的升力，缩短水面起飞的滑行距离，同时这种翼型的失速迎角更大，在低空低速飞行时的安全冗余更高。

　　尾部的操纵面采用了常规的平尾加垂尾布局，垂尾布置在机身尾部最上端，平尾安装在垂尾根部两侧，这种高置的尾翼设计同样是为了避开水面滑行时的水流与飞溅水花，保证操纵面在起降阶段始终处于干净的气流中，舵效不会受到干扰。垂尾后缘的方向舵与平尾后缘的升降舵都预留了足够的偏转角度范围，方向舵的偏转角度可以满足水面滑行时的转向需求，不需要额外在浮筒上加装转向机构，简化了整体结构。

　　从安装边界来看，整套结构的尺寸控制适配小型动力单元的搭载需求，机身中部的舱段可以容纳小型燃油动力单元或者电池组与飞控设备，浮筒的安装支架预留了调节孔位，可以根据实际搭载的设备重量微调浮筒的前后位置，匹配整机的重心变化。机翼与机身的连接采用了快拆式的结构设计，在不需要飞行的时候可以快速拆卸机翼，减少存放时的占地面积，也方便短途运输。在结构强度设计上，浮筒的外壳厚度做了针对性加强，可以承受0.5米浪高的冲击载荷，机身与机翼的结构采用了轻量化的框架加蒙皮的设计思路，在保证结构强度的前提下尽可能降低整机重量，提升有效载荷能力。

　　实际应用场景中，这类小型水上飞行器可以用于近岸水域的低空巡查、小型水域的航测作业，也可以作为休闲运动类的飞行载具使用，不需要专用的起降跑道，只要有长度足够的开阔平静水面就能完成起降作业，对于地形复杂、缺乏陆地起降场地的水域周边区域有很强的适配性。设计过程中也充分考虑了维护性，各个结构模块的连接点都做了外露设计，日常检查维护时不需要拆解大量结构就能快速检查连接螺栓的紧固情况、操纵面的转动灵活性，浮筒的底部预留了排水孔，在每次使用后可以快速排出浮筒内部渗入的积水，避免长期积水造成结构腐蚀。
