杠杆式省力金属剪切工具结构设计

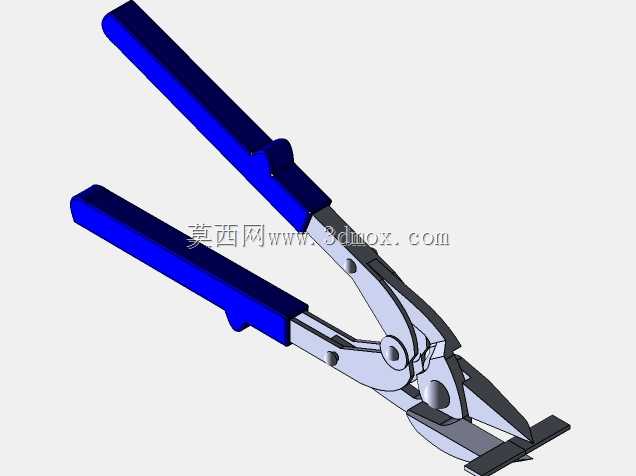

这款手动金属剪切工具主要面向薄板金属加工、五金维修、现场管线安装等作业场景，区别于普通民用剪具，其核心通过多连杆杠杆增力结构实现手动作业下的大剪切力输出，可完成厚度1mm以内冷轧钢板、薄铜铝排、细金属线材、打包钢带的剪切作业，在钣金维修、电气柜装配、工地现场临时裁切等场景中，能替代部分小型电动剪切设备，无需外接动力即可完成精准裁切，适配狭窄空间内的单手或双手操作需求。从结构设计逻辑来看，整体采用双握柄配合多级铰接连杆的布局，握柄部分做了贴合手部握持的弧度设计，外覆防滑绝缘包覆层，既可以降低长时间握持的手部压应力，也能在带电作业场景下提供基础绝缘防护；剪切刃口采用斜口咬合设计，动刃与定刃的贴合间隙控制在0.02mm以内，避免剪切薄金属时出现卡料、毛边过大的问题，铰接位置采用销轴加耐磨衬套的配合结构，可承受反复开合带来的磨损，长期使用后也可通过更换销轴、修磨刃口恢复作业精度，降低工具整体更换成本。尺寸设计上，整体闭合长度控制在260mm左右，最大开合角度下握柄间距不超过180mm，适配成年男性双手握持施力的操作边界，刃口最大开口量为28mm，可满足常规宽度金属条料的进料需求，工具整体重心靠近铰接支点位置，单手握持时不会出现头重脚轻的下坠感，长时间高空作业携带也不会造成额外的负重负担。设计过程中重点校核了杠杆力臂的传动比，通过三级连杆的力传递，在握柄端施加20kg握持力时，刃口位置可输出超过120kg的剪切力，足以覆盖常规薄金属材料的剪切强度需求，同时在握柄末端设置了限位凸台，避免握柄过度开合导致连杆结构出现卡滞，刃口部分做了局部淬火处理，硬度达到HRC55-60，兼顾刃口耐磨性与整体结构韧性，避免剪切硬金属时出现崩刃、断裂问题。在实际安装与使用适配层面，这款工具无需额外固定安装，属于便携式手动作业工具，可直接放入常规工具腰包、工具箱隔层内携带，刃口尖端做了小角度收窄设计，可伸入狭小的设备缝隙内完成局部金属件的裁切、修边作业，相比大型台式剪切设备，其作业灵活性更强，适合现场零散的剪切作业需求，同时结构上没有易损的电子元件、液压管路，在潮湿、多粉尘的恶劣作业环境下也能稳定工作，日常维护仅需定期在铰接销轴位置加注润滑脂，清除刃口附着的金属碎屑即可，维护成本极低。
