V型六缸内燃发动机结构展示模型

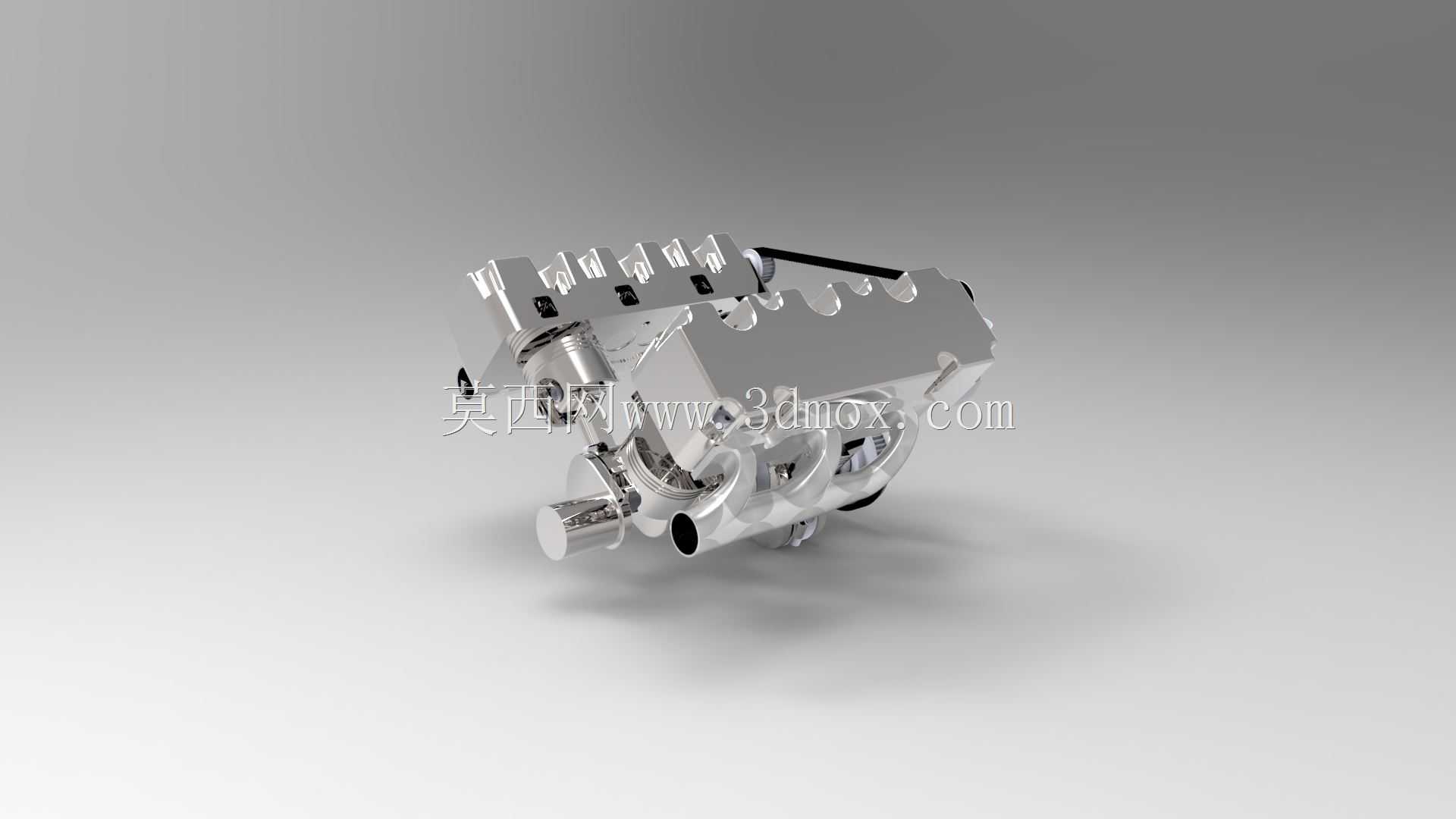

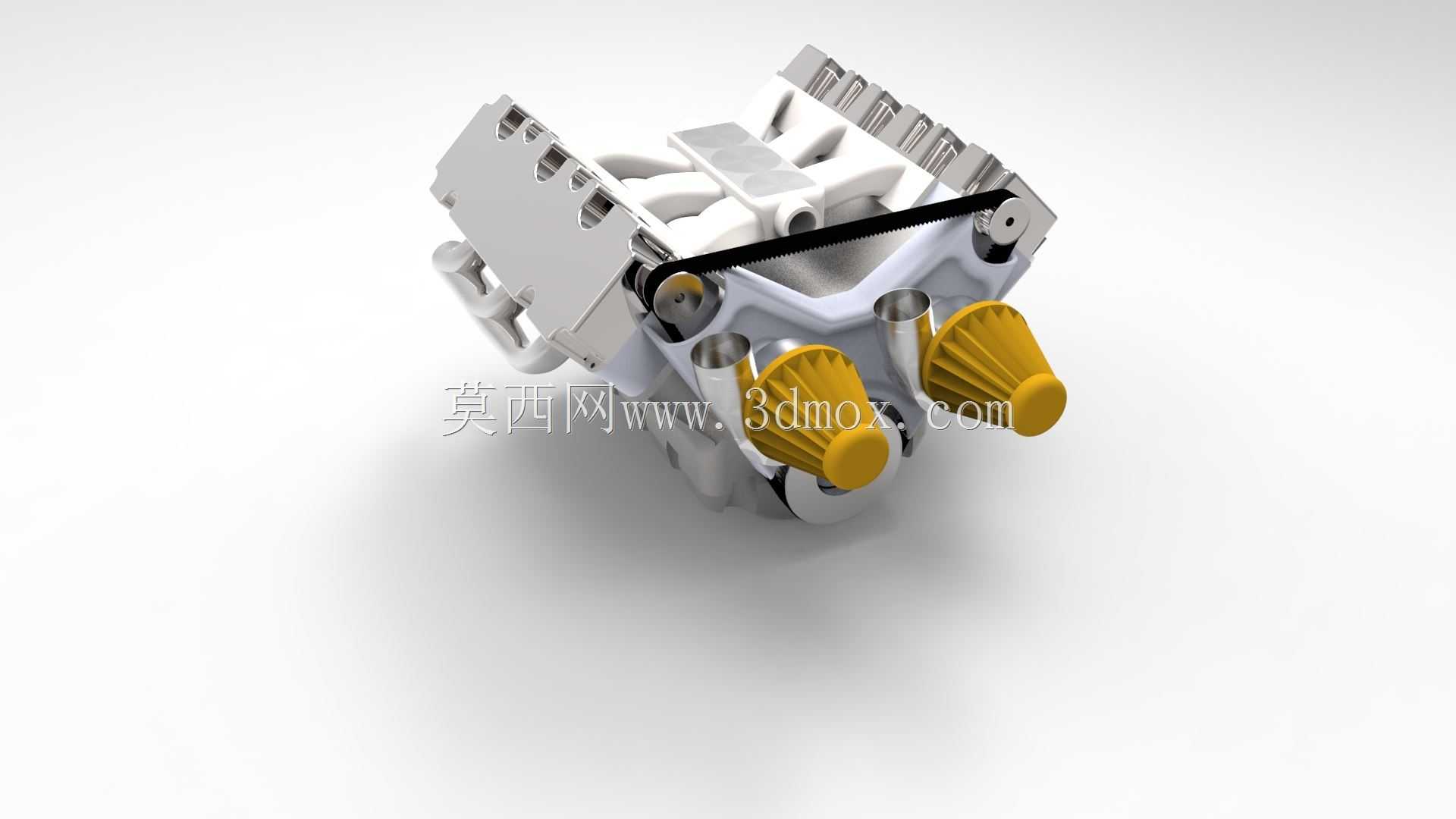

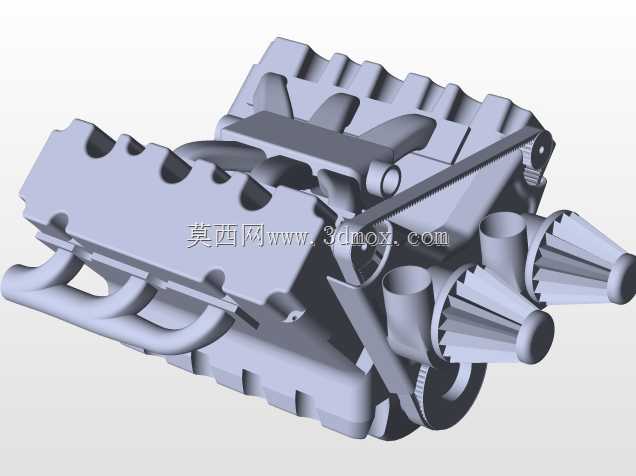

该模型还原的V型六缸动力装置，广泛适配乘用车辆、中小型工程作业设备、固定式动力机组等场景，作为整套设备的核心动力输出来源，可将燃料燃烧产生的热能通过曲柄连杆机构转化为旋转机械能，为配套设备提供持续稳定的动力输出。从结构设计来看，采用60度夹角的V型缸体布局，相比直列六缸结构大幅缩短了整机轴向长度，同时降低了整机高度，能够适配更紧凑的机舱安装空间，两侧各布置三个气缸的结构也让整机重心更靠近安装基面，运转时的平衡性更优，可有效降低高转速工况下的整机振动幅度。模型完整呈现了缸体、缸盖、活塞连杆组件、配气传动机构、进气接口等核心结构，其中活塞顶部的燃烧室造型、进排气道的走向都做了等比例还原，配气端的正时传动结构清晰展示了凸轮轴与曲轴的传动连接逻辑，可直观看到气门开闭与活塞运动的对应配合关系。在安装边界层面，这类V6动力单元的安装支点通常布置在缸体两侧的下沿位置，安装时需要预留前端轮系、进气组件、排气歧管的装配空间，同时要为后期维护预留火花塞更换、机油滤芯拆装的操作余量，整机的外接接口包含冷却系统进出水口、燃油供给接口、润滑系统回油口、动力输出法兰端，在配套设备设计时需要对应匹配接口位置与连接尺寸，避免出现装配干涉。从功能特性上，该结构的六缸点火顺序可实现动力输出的连续叠加，相比四缸机型动力输出更平顺，低转速区间的扭矩储备更充足，能够满足负载频繁变化的作业场景需求，缸体采用分体式设计思路，上下缸体的结合面经过加强处理，可承受更高的燃烧爆发压力，兼顾了结构强度与整机重量控制。建模过程中对各运动部件的配合间隙做了等效还原，可直观演示曲柄连杆的往复运动转化为旋转运动的全过程，也能清晰展示V型布局下两侧气缸交替做功的运行逻辑，对于动力总成选型、机舱布局设计、发动机结构教学都有实际参考价值，结构设计时充分考虑了各附件的安装位置，将发电机、水泵等附件的安装位整合在缸体前端面，进一步压缩了整机的占用空间，适配更多对安装尺寸有严格限制的设备场景。
