AISI304不锈钢键槽定位连接块

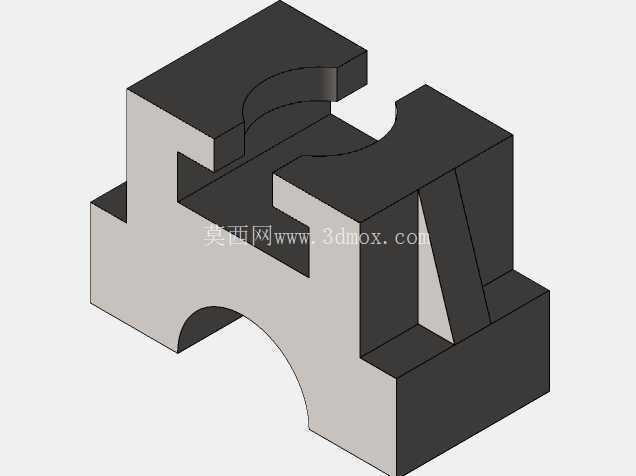

　　从结构设计来看，该零件下半部分的弧形内凹面完全贴合配套轴的外圆柱面，装配时弧面与轴面完全贴合，可避免局部应力集中导致的轴面压伤；上部的两个对称凸台结构，可嵌入轮毂对应的卡槽内，相比普通平键仅靠侧面承压传扭的形式，凸台结构可分担部分剪切力，在承受交变冲击载荷的传动场景中，能有效降低键体剪切失效的概率。零件侧面设置的斜向加强筋，衔接上部凸台与下部基座，在不额外增加零件整体重量的前提下，提升了凸台根部的结构强度，避免重载下凸台从根部断裂。设计过程中需要严格控制弧形面的半径公差，保证与轴径的配合间隙控制在0.02mm以内，间隙过大会导致传动时产生冲击异响，加速键槽磨损；间隙过小则会导致装配困难，无法顺利卡入轴与轮毂的间隙中。在轴系传动的装配场景里，这类不锈钢键槽块是承担周向定位、扭矩传递的核心辅件，区别于普通平键的一体式结构，该分体式键槽块可适配轴上键槽磨损后的修复工况，也能在非标准轴径的定制传动结构中，弥补标准键规格覆盖不足的问题，尤其在食品加工、户外露天传动设备这类对防锈有硬性要求的场景中，AISI304材质的抗锈蚀特性可避免长期使用后键与键槽锈死，降低后期拆卸维护的难度。

　　上部两个凸台的外侧间距需要与轮毂卡槽的宽度形成过渡配合，装配后无明显旷量，才能保证扭矩传递的平稳性。零件的总高度需要匹配轴与轮毂之间的键槽深度，装配后顶面与轮毂键槽顶面预留0.1-0.2mm的间隙，避免运行过程中顶面与轮毂硬接触产生额外的轴向力。从安装边界来看，该键槽块不需要额外的轴向固定件，依靠上下结构分别卡入轴和轮毂的槽位即可完成定位，装配时无需对轴或轮毂进行二次加工，可直接替换同规格的失效键件，也可用于旧设备传动结构的改造升级，适配转速不超过1500rpm、中等载荷的轴系传动场景，比如输送线的驱动辊传动、小型搅拌设备的主轴连接、户外光伏跟踪支架的转轴定位等场景。

　　在建模过程中，所有棱角处均做了0.5mm的倒角处理，既避免热处理及加工过程中出现应力开裂的问题，也能防止装配时锋利边角划伤操作人员，同时去除毛刺后可提升配合面的贴合精度。零件的两个键槽承压面做了平面度要求，平面度公差控制在0.015mm以内，保证传力时面接触均匀，不会出现局部压强过大导致的压溃变形。不同于普通碳钢键件需要做发黑、镀锌等表面处理，304材质本身的防锈性能可满足潮湿、弱腐蚀环境的使用要求，不需要额外做表面涂层，也避免了涂层脱落污染传动接触面的问题。

　　在实际选型应用中，需要根据配套轴的直径、传递扭矩的大小、轮毂键槽的实际尺寸匹配对应规格的键槽块，装配前需要清理轴面和轮毂槽内的铁屑、油污，保证配合面清洁无杂质，装配到位后可手动盘动轮毂检查是否有卡滞现象，确认无异常后再启动设备运行。这类分体式键槽块相比一体式平键，在维修场景中优势明显，当轴上原有键槽出现轻微磨损变形时，不需要重新铣削键槽，只需更换适配的键槽块即可恢复传动精度，大幅缩短设备停机维修的时间，降低维修成本。
