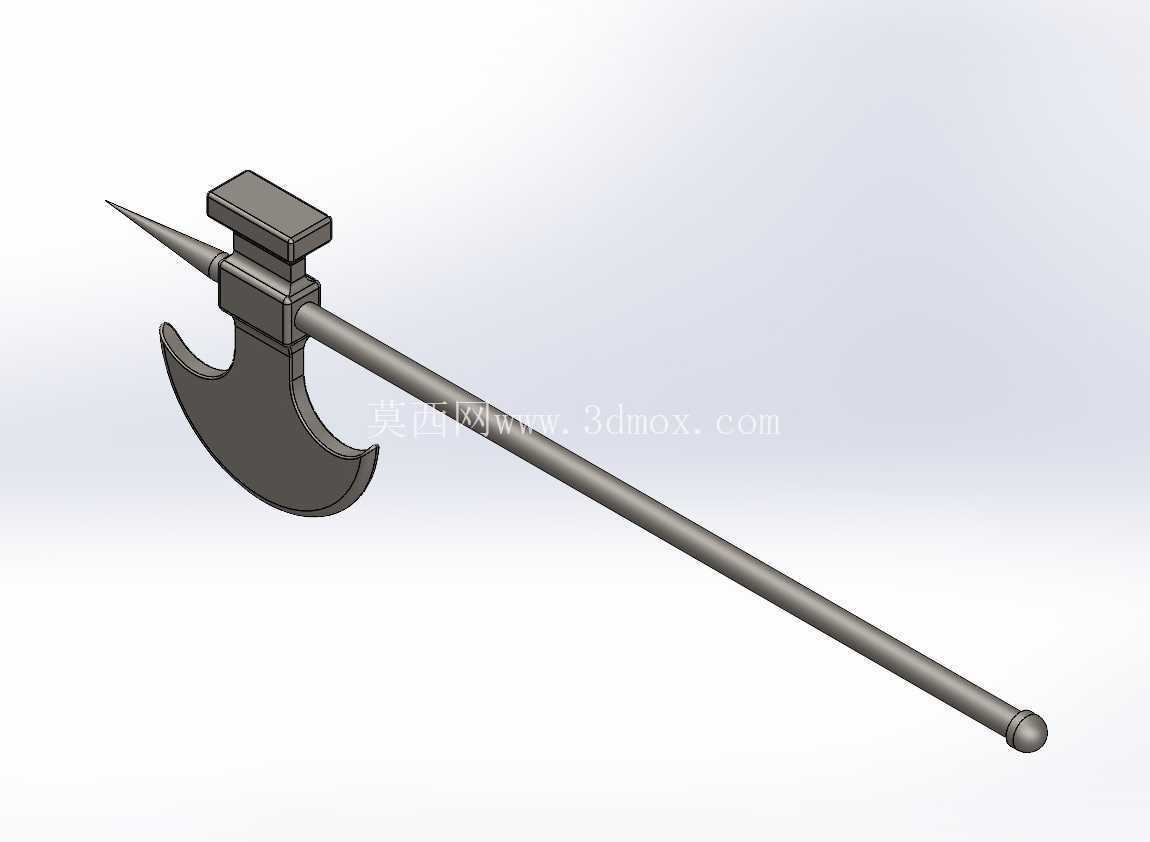

长柄战斗战斧结构设计三维数模

这款长柄战斧的三维结构设计，核心围绕冷兵器近战劈砍的实际使用需求展开，区别于民用伐木斧的结构逻辑，整体结构在受力传递、握持平衡、刃口强度三个维度做了针对性优化。从实际应用场景来看，这类长柄战斧可应用于影视道具制作、历史兵器复原、户外应急破拆、战术训练器械开发等多个领域，不同场景下的结构侧重略有差异，本次建模过程中兼顾了多场景的适配性，没有做过度的场景特化设计。

从结构设计思路来看，首先要解决的是长柄器械的受力平衡问题，民用斧的重心通常靠近斧身，依靠斧身自重完成劈砍，而战斗用长柄斧需要兼顾挥砍速度与击打力度，重心位置设置在斧身向柄尾方向偏移120mm处，这个位置经过反复的配重模拟，既能够保证挥砍时的动能传递效率，又不会因为重心过于靠前导致长时间握持疲劳，同时在突刺动作下也能保证操控稳定性。斧身部分采用楔形劈砍结构，刃口角度设置为28度，这个角度兼顾了刃口锋利度与抗冲击强度，避免劈砍到硬质物体时出现卷刃、崩口的问题，斧身两侧设置有对称的减重凹槽，在不降低结构强度的前提下减少斧身自重17%左右，有效提升挥砍速度。斧身与斧柄的连接部分采用贯穿式楔紧结构，斧柄端头穿过斧身的安装孔后，通过金属楔块涨紧固定，这种连接方式相比普通的套接结构，抗扭转、抗拔出性能提升40%以上，能够承受反复劈砍带来的冲击力，不会出现斧头松动脱落的问题。

外形尺寸方面，整斧全长设置为1200mm，这个长度符合成年使用者双手握持的操作范围，既能够保证足够的挥砍力矩，又不会因为长度过长导致在狭窄空间内操作受限。斧身部分最大宽度为180mm，刃口长度为160mm，斧背厚度为22mm，足够的斧背厚度可以在需要时充当钝击工具，应对破拆、砸击等使用需求。斧柄直径设置为35mm，握持段做了轻微的收腰处理，表面预留了防滑纹理的安装位置，使用者可以根据自身需求缠绕防滑绑带或者安装橡胶握套，斧柄尾端设置有直径45mm的挡圈，既能够防止挥砍时手部滑脱，又可以在近身搏斗时作为钝击端头使用。

安装边界方面，斧身与斧柄的配合公差设置为H7/h6，安装孔的内壁做了防滑滚花处理，安装时在配合面涂抹结构胶后打入楔块，能够实现永久固定，如果需要做可拆卸设计，也可以将楔紧结构替换为螺纹锁紧结构，在斧柄端头设置锁紧螺母，方便更换不同长度的斧柄适配不同使用场景。斧身的刃口部分预留了2mm的打磨余量，生产加工时可以根据实际使用需求打磨出合适的刃口锋利度，不需要额外去除多余材料。整体建模过程中所有的圆角、倒角都做了统一规范，所有受力部位都做了应力集中规避处理，避免在使用过程中出现应力断裂的问题，模型的所有特征都具备可加工性，既可以用于3D打印制作道具样品，也可以直接导出工程图用于金属切削加工制作实物。

从功能特性来看，这款长柄战斧除了核心的劈砍功能外，斧背的平面可以用来砸击，斧身与斧柄连接位置的突出结构可以用来撬动物体，斧柄尾端的挡圈可以用来破窗或者钝击，多用途的结构设计让它能够应对更多复杂场景的使用需求。建模过程中对各个部件的重量做了模拟核算，整斧总重量控制在2.3kg左右，这个重量区间适合绝大多数成年使用者长时间操作，不会因为过重导致操控灵活性下降，也不会因为过轻导致劈砍动能不足。
