高精度AAA七号干电池外观结构三维数模

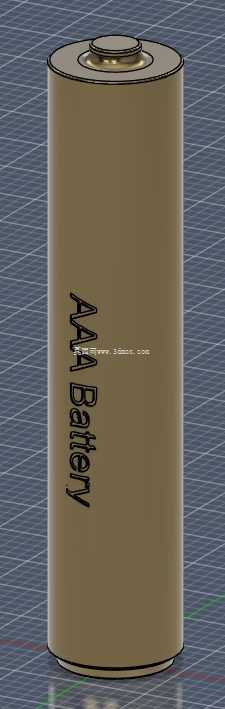

　　在消费电子结构设计、小型便携设备开发的流程里，供电部件的占位与匹配设计是绕不开的环节，很多刚入行的结构工程师容易忽略电池仓的配合公差，要么预留间隙过大导致电池接触晃动，要么尺寸卡合过紧造成装配困难，甚至出现正极顶针压缩量不足引发的接触不良问题，这时候一套精准还原实物尺寸与外形特征的AAA电池数模，就能在设计前期规避很多装配层面的隐患。日常接触的AAA电池也就是常说的七号电池，广泛应用在电视遥控器、无线鼠标、蓝牙键盘、小型手电筒、便携式测温仪、入门级无线耳机充电盒这类低功耗便携设备中，作为独立可拆卸的供电单元，它的外形尺寸一致性直接决定了不同品牌电池在同一电池仓内的通用适配性，做结构设计时不能只参考标称尺寸，还要兼顾不同厂商生产的电池外壳公差、正极凸头高度偏差、负极端面平面度这些实际生产中的变量。这套数模在设计时首先还原了AAA电池的经典圆柱外形，严格遵循通用干电池的外形尺寸边界，整体柱身直径控制在行业通用的10.5mm区间，总含正极凸头的长度控制在44.5mm范围，完全匹配市面主流AAA电池的实际安装尺寸，不会出现数模尺寸和实物偏差导致的电池仓设计失误。柱身部分还原了金属外壳的包覆结构，表面做了符合真实电池的哑光金属质感处理，侧面印刷的标识区域也做了对应结构预留，方便工程师在做产品渲染、装配爆炸图的时候直接调用，不需要额外做外观贴图的调整。

　　正极部分的凸台结构做了精准还原，凸头的圆弧过渡、根部的台阶尺寸都和实物保持一致，这部分是电池仓正极接触弹片设计的核心参考，弹片的接触点位置、顶出行程、压缩余量都要围绕这个凸头的尺寸来计算，要是凸头尺寸做不准，很容易出现弹片接触位置偏移，设备受震动就断电的问题。负极的端面是平整的金属封底，数模里还原了负极端面和柱身的卷边收口结构，这个位置的尺寸公差直接影响电池装入仓体后的轴向间隙，很多遥控器电池盖装上后电池晃荡有异响，就是设计时没考虑卷边的凸起高度，轴向预留间隙过大导致的。从设计思路上来说，这套数模没有做过度的内部结构简化失真，也没有冗余的内部化学结构细节——毕竟对于结构工程师来说，做电池仓匹配、产品装配校验、外观渲染的时候，只需要精准的外部安装边界和外形特征就足够，过多的内部结构反而会占用装配体的文件资源，拖慢大型装配体的打开和运算速度。柱身和正负极的配合边界做了清晰的分层，在做干涉检查的时候，可以快速选中电池的外轮廓面，和电池仓的筋位、弹片、挡边做干涉校验，不需要逐个面去选择，能提升不少设计效率。

　　在实际的项目应用里，这套数模可以直接嵌入到各类小型电子产品的装配体中，用来校验电池仓的内部净空尺寸：比如仓体内壁的加强筋会不会顶住电池柱身，电池装入后正负极和接触片的对齐度是否达标，电池盖扣合后有没有足够的空间容纳电池的长度公差，甚至可以用来模拟电池装入时的导向斜角是否合理，会不会出现装入时卡滞、刮破电池外皮的情况。对于做产品展示动画、爆炸视图的工程师来说，精准的外形比例和标识区域预留，能让渲染出来的装配示意图更贴近真实产品状态，不需要后期再对电池模型做比例调整。

　　另外在做手持类小型设备的配重仿真时，也可以参考这个模型的体积，赋予对应干电池的密度参数，快速计算出整机带电池的实际重量，评估手持手感是否符合设计预期，不用等实物打样再去调整内部配重块的位置。很多工程师在做设计时习惯随便拉一个圆柱体代替电池，往往会忽略正极凸头的突出高度、负极卷边的厚度，等到3D打印手板回来装电池的时候才发现尺寸不对，要么电池装不进去，要么装进去接触不上，反复修改手板既耽误项目进度也增加打样成本，用精准的实物数模在设计阶段就把这些边界尺寸卡死，能大幅减少后期改模的概率。这套数模的柱身部分做了连续的曲面处理，没有碎面和尖角，在做工程图导出的时候，可以直接标注直径、长度、凸头高度这些关键尺寸，不需要再做额外的曲面修复，对于需要出电池仓尺寸检验图的场景来说，能直接作为尺寸参照基准，提升出图效率。
