电液换向方向控制液压阀三维结构

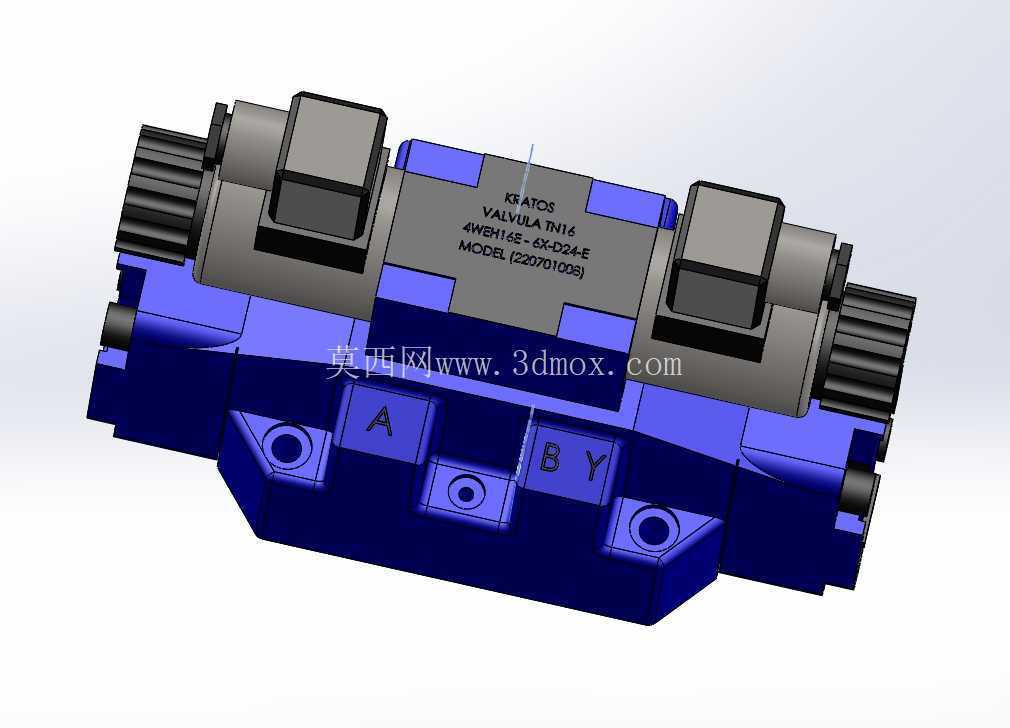

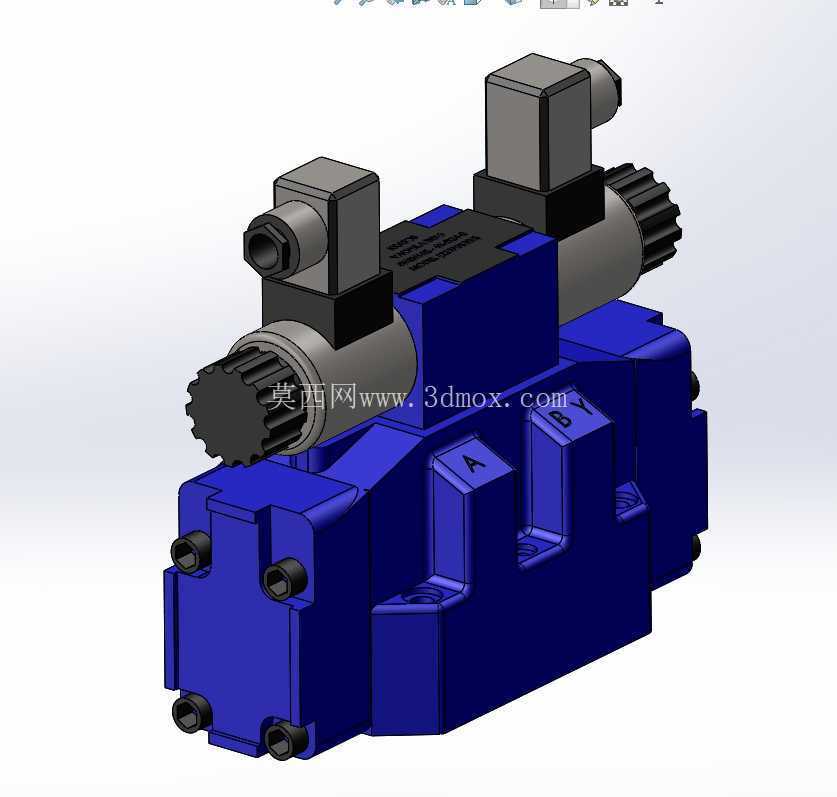

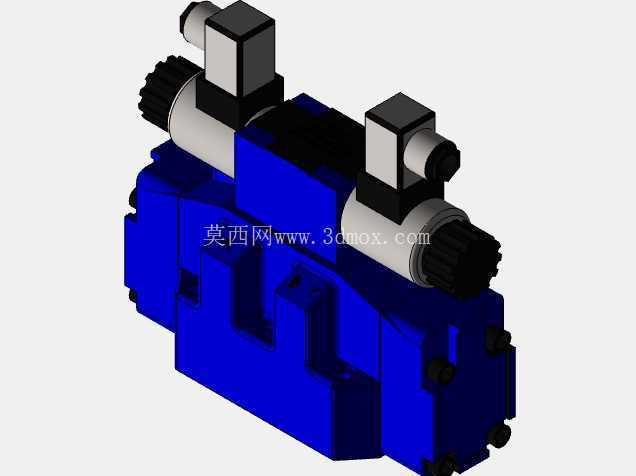

这款电液换向方向控制阀的三维结构，完整还原了工业液压系统中核心控制元件的装配细节，从主阀体的流道布局到两端电磁先导阀的安装接口，每一处结构都对应实际液压回路的控制需求。在重型冶金设备的液压站、大型工程机械的执行机构控制回路、注塑机的开合模动作控制单元里，这类大通径电液换向阀是实现高压大流量油液方向切换的核心部件，相比普通电磁换向阀，它能通过小规格电磁阀输出的先导控制油，推动主阀芯完成大流量主油路的换向，解决了大流量工况下电磁阀推力不足、换向冲击大的问题。

从结构设计逻辑来看，主阀体采用整体式锻造流道设计，内部的沉割槽、通油孔道的位置精度直接决定了阀芯换向时的压力损失与内泄漏量，建模时严格遵循通径16规格阀的安装尺寸边界，底面的安装孔位、油口的相对位置完全匹配标准安装面，确保选型后可以直接适配对应规格的油路块，不需要额外做安装适配调整。两端的电磁铁驱动单元采用湿式电磁铁结构，建模时还原了电磁铁与先导阀体之间的密封槽、推杆配合间隙，实际使用中湿式电磁铁的浸油设计可以大幅降低推杆运动的磨损，同时提升散热效率，避免长时间通电导致的线圈过热问题。

主阀芯的台肩结构做了精准的倒角与节流槽设计，这部分细节直接关系到换向过程的缓冲特性，在带负载换向的工况下，节流槽可以让油液通流面积缓慢变化，避免执行机构出现突然的启停冲击，保护液压回路中的管路、油缸以及连接的机械结构不会因为液压冲击出现损坏。阀体侧面的工艺堵头、固定螺栓的位置都按照实际装配逻辑排布，没有出现结构干涉，两端的手动应急推杆结构也做了还原，当设备电控系统出现故障时，可以通过手动推杆推动先导阀芯，实现应急换向，方便设备调试与故障排查。

在安装边界上，这款阀的整体宽度、高度以及两端电磁铁的伸出长度都严格对应实物尺寸，在做液压站三维布局时，可以直接调用这个模型完成阀组的排布，提前预留接线空间、检修操作空间，避免出现安装后接线端子被周边元件遮挡、手动应急按钮无法操作的问题。主油口的法兰连接尺寸、控制油口的螺纹规格都符合液压阀的通用标准，不管是做内控内泄、内控外泄还是外控外泄的回路配置，对应的油口封堵、外接管路的接口都能直接匹配。

从实际应用的角度，这类阀常用于需要控制大流量油缸、液压马达正反转或者启停的场景，比如锻压设备的主缸动作控制、盾构机的辅助液压回路、大型液压机的滑块动作控制，它的换向可靠性直接决定了整套设备的运行稳定性。建模过程中对阀体内部的流道做了简化但保留了关键的通流截面位置，方便做液压系统的流场仿真参考，外部的安装接口、连接尺寸完全按照实物测绘还原，不管是用于液压系统的三维布局设计，还是用于阀件的结构教学、拆装演示，都能满足精度要求。两端电磁铁的接线盒方向、固定螺栓的规格都做了对应还原，在做电气布线设计时，可以直接参考模型上的接线位置规划线缆走向，避免布线时出现线缆长度不足、弯折半径不够的问题。
