TN06型电磁换向液压阀三维结构

在液压传动系统的回路搭建中，方向控制类元件是决定油液流向、执行机构动作逻辑的核心部件，这款六通径电磁换向阀的三维结构完整还原了实物的装配关系与外形边界，可直接用于液压站集成设计、设备油路布局校核的场景中。从实际应用来看，这类阀件广泛覆盖机床液压夹具回路、小型工程机械动作控制、自动化生产线液压工装驱动、橡塑机械开合模油路等场景，承担着切换压力油通路、改变液压缸或液压马达运转方向的核心作用，相比手动换向阀，其可通过电信号实现远程控制，匹配PLC输出点位即可完成自动化动作序列，无需人工近距离操作，在紧凑布局的设备内部也能灵活布置。

从结构设计思路来看，这款阀采用湿式电磁铁驱动结构，电磁铁部分与阀体的衔接处做了密封隔套设计，可避免阀内油液渗入电磁铁线圈腔，同时湿式结构的衔铁在油液环境中动作，能有效缓冲吸合冲击，降低动作噪音，延长元件使用寿命。阀体流道采用铸造后精加工的工艺路径，六通径的公称通径匹配1/4英寸的油口连接规格，额定流量下的压力损失控制在合理区间，避免节流发热带来的系统能耗升高。两端的电磁铁配置为单头可选或者双头配置，本次呈现的型号为单电磁铁弹簧复位结构，电磁铁失电时阀芯在复位弹簧作用下回到初始中位，断电状态下可保持回路的初始通断状态，避免失电后执行机构误动作。

外形与安装边界方面，这款阀的安装面符合六通径电磁换向阀的标准安装尺寸，安装螺钉孔的孔距、油口的位置度都严格遵循通用液压阀的安装规范，可直接匹配标准的油路块安装面，不需要额外做转接板设计。阀体主体为方形锻铝或者铸铁加工结构，侧面的油口为内螺纹连接形式，电磁铁部分的接线盒预留了标准的线缆接入空间，接线端的防护等级满足工业车间常规的防泼溅要求，端部的手动应急推杆可在设备断电调试时，手动推动阀芯切换工位，方便现场调试、故障排查时手动操作执行机构动作。阀芯与阀体孔的配合间隙控制在微米级，既保证阀芯动作灵活无卡滞，又能将内泄漏量控制在标准允许范围内，避免高压状态下内泄过大导致的系统保压失效、动作迟缓问题。

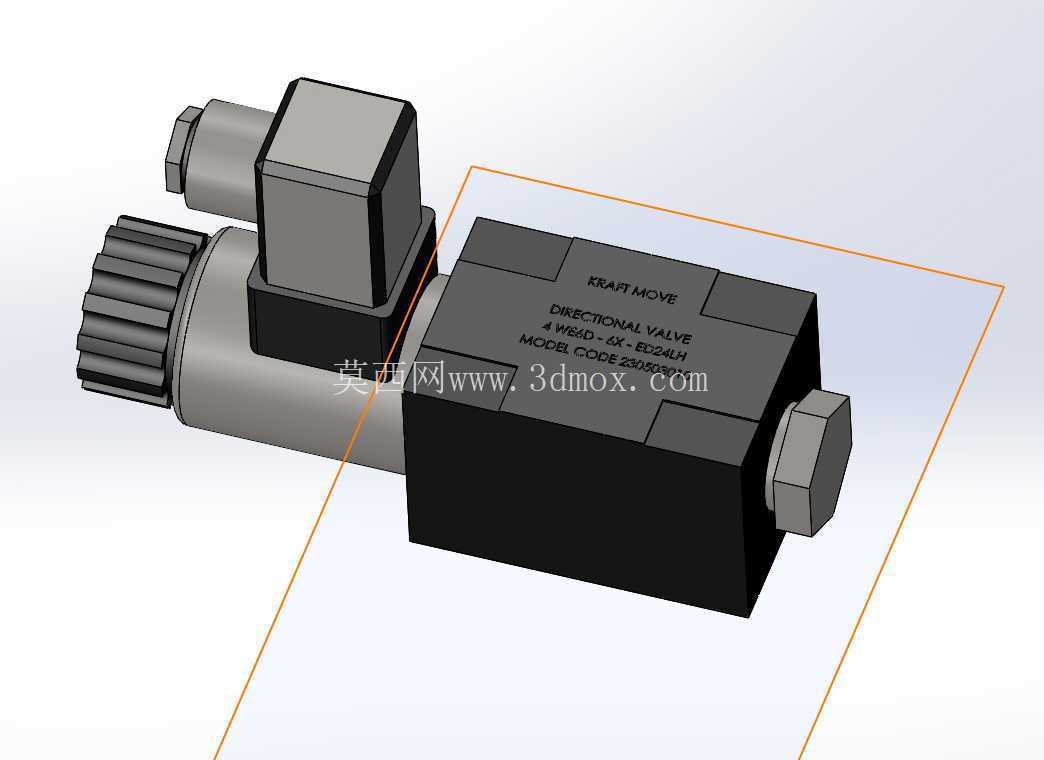

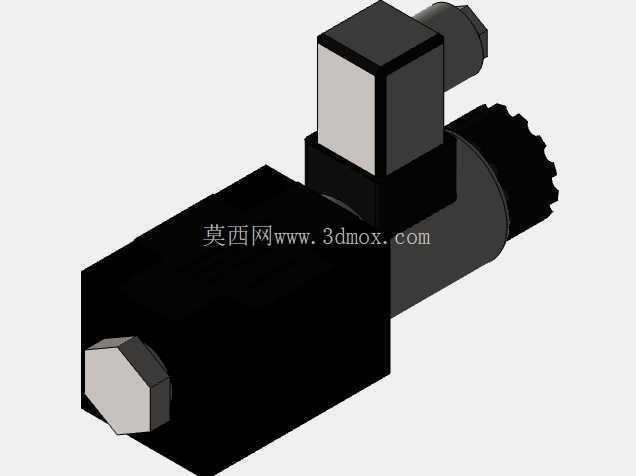

在三维建模的细节处理上，模型完整还原了阀体的安装沉孔、电磁铁的紧固螺母、端部的调节螺钉、接线盒的外形轮廓，没有做过度简化，在做液压站三维布局时，可直接用来校核阀件与周边管路、其他阀组、油箱盖板的安装间隙，避免实际装配时出现干涉问题。比如在集成油路块设计时，可直接将该阀模型装配到油路块对应安装面，核对电磁铁部分的突出长度是否会和油箱侧壁、电控箱门板产生碰撞，提前调整油路块的安装位置，减少现场装配的整改工作量。另外模型也还原了阀体表面的工艺倒角、安装面的平面度要求对应的结构特征，对于做液压系统教学演示、阀件拆解培训的场景，也可直接用来做爆炸视图、装配动画的制作，清晰展示阀件内部阀芯、弹簧、电磁铁衔铁、密封件的装配顺序与配合关系。

从功能特性来看，这款阀的中位机能可根据实际回路需求选择不同的阀芯遮盖形式，匹配不同的执行机构锁紧、卸荷、浮动需求，比如常用的O型中位可在阀芯处于中位时封闭各油口，保持执行机构的位置锁定；M型中位可在中位时实现泵的卸荷，减少系统待机时的能耗。电磁铁的供电电压可选交流或者直流规格，不同电压等级的电磁铁外形安装尺寸保持一致，方便设计时根据设备的电控系统灵活选型，不需要更改安装孔位。阀体的耐压等级满足常规中低压液压系统的使用要求，可在额定工作压力范围内长期稳定工作，外部的涂装、标识位置也在模型上有所体现，方便做整机设备的外观渲染时还原真实的产品视觉效果。
