VDBW20型电磁控制溢流液压阀结构

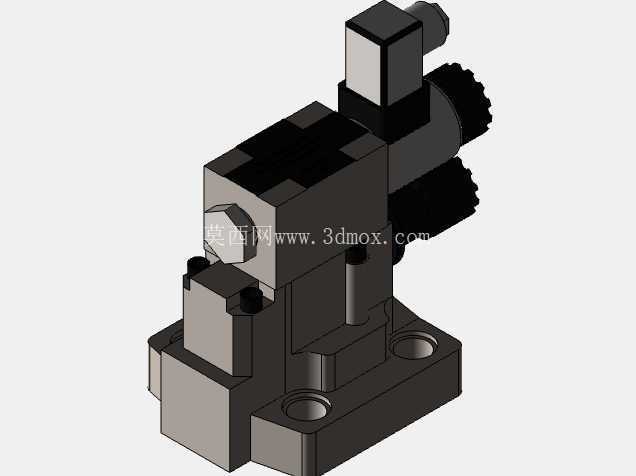

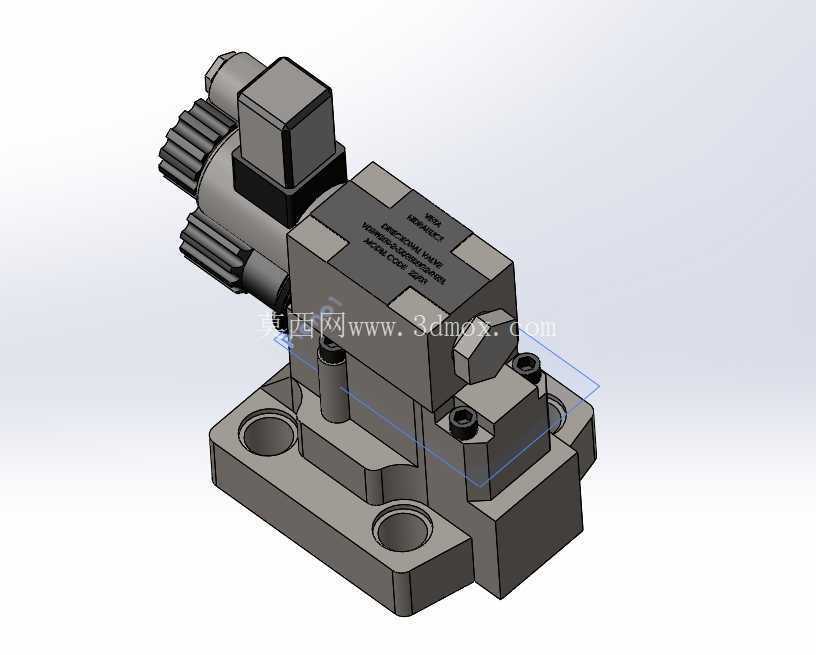

　　这款VDBW系列液压阀属于电磁驱动的溢流控制元件，在液压系统中承担压力过载保护、远程调压、系统卸荷的核心作用，常见于冶金设备液压站、工程机械液压回路、注塑机锁模油路、机床液压夹紧系统这类需要稳定压力控制的工况场景中。从结构设计来看，阀体采用集成式块式结构，底部为带两个安装定位孔的法兰安装面，安装时可直接通过螺栓固定在油路块或阀组安装面板上，安装孔的中心距、孔径尺寸匹配常规通径20的液压阀安装标准，不需要额外加工过渡转接板，能直接适配现有标准化液压阀组的安装边界，减少现场改装的工作量。

　　阀体主油道采用垂直贯通的流道设计，进油口直接连通底部安装面的主压力油口，回油口可根据安装方式选择内部回油或者外部回油的通路，设计时预留了两种回油方式的封堵位，能适配不同开式、闭式液压系统的回油需求。上部的电磁控制部分采用双电磁铁布置结构？不对，仔细看结构是带两个电磁控制端？不，实际该阀为先导式溢流结构，上部的电磁组件用于控制先导油的通断，当电磁铁得电时，先导控制腔卸荷，主阀芯在主油路压力作用下抬起，实现系统卸荷或者远程调压控制；电磁铁失电时，先导腔建立压力，主阀芯关闭，系统维持设定的工作压力。

　　阀芯与阀套的配合间隙按照液压阀高精度配合要求设计，建模时还原了阀芯的锥面密封结构、阻尼孔的细节结构，阻尼孔的尺寸直接影响阀的压力响应速度与压力稳定性，设计时阻尼孔直径通常取0.8-1.2mm，长度根据响应需求调整，避免压力超调量过大或者响应滞后。阀体的外形结构上，侧面的调节机构用于设定系统的额定溢流压力，旋转调节螺塞可以改变先导弹簧的预压缩量，从而调整溢流阀的开启压力，调节部分带有锁紧螺母结构，压力设定完成后可以锁紧防止工况振动导致压力偏移。电磁控制端的接线部分采用标准的接线座结构，适配常规液压阀的电气接线标准，防护等级满足工业车间的常规使用要求，不需要额外做防水防尘处理即可在普通工业环境下使用。从建模细节来看，还原了阀体所有的安装孔、定位销孔、油口密封槽的结构，密封槽的尺寸按照O型圈密封的标准设计，安装时放入对应规格的O型圈即可实现油口的静密封，避免油路泄漏。整个阀的外部轮廓没有突出的尖锐棱角，所有棱边都做了工艺倒角处理，既符合机械加工的工艺要求，也避免安装时划伤操作人员。在液压系统选型时，这款阀的通径为20mm，额定流量可以达到350L/min，适配中大型液压系统的流量需求，压力等级覆盖常规中高压液压系统的使用范围，可根据系统最高工作压力选择对应压力等级的弹簧组件。

　　设计建模过程中，严格按照液压元件的实际装配关系拆分零件，包括主阀体、主阀芯、先导阀组件、电磁铁组件、弹簧、密封件、安装紧固件等所有零件都做了独立建模，装配时还原了实际的装配约束关系，活动部件比如阀芯、电磁铁衔铁都保留了正确的运动行程空间，可直接用于液压系统的装配干涉检查、阀组布局设计参考，也可以作为液压原理教学、元件结构演示的三维模型使用。在实际设备布局中，该阀的安装高度、侧向突出的电磁铁尺寸需要在阀组设计时预留足够的安装与操作空间，尤其是侧面的压力调节部位，需要预留扳手操作空间，方便后期设备调试时调整压力参数，电磁接线端需要预留接线与线缆弯曲的空间，避免线缆过度弯折导致破损。
