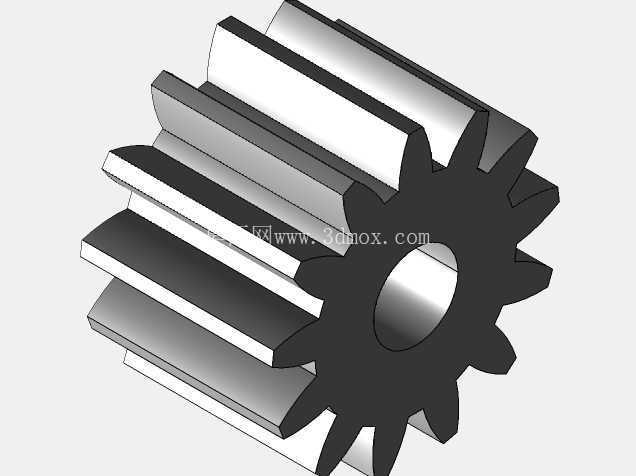

渐开线圆柱直齿轮有限元分析结构模型

　　在常规机械传动系统的设计迭代过程中，齿轮作为核心动力传递部件，其结构可靠性直接决定整套设备的运行寿命与负载上限，本次构建的齿轮结构模型，核心围绕轮齿啮合过程中的应力分布、形变特性做参数化搭建，可直接对接结构仿真环节完成静力学、接触疲劳等多维度的校核计算。从实际应用场景来看，这类圆柱直齿轮结构广泛适配中低速、中等负载的传动链路，涵盖轻工输送设备、小型机床进给机构、通用农机传动箱、工业自动化线体的动力传递单元，相比斜齿、人字齿结构，直齿轮不存在轴向分力，对支撑轴承的轴向载荷要求更低，安装调试的容错空间更大，尤其适合轴向安装尺寸受限、无额外轴向承载结构的紧凑传动腔体。

　　模型搭建过程中，首先基于渐开线齿廓的生成原理做参数化驱动，齿顶高系数、顶隙系数、变位系数均按照通用机械设计标准取值，齿根过渡圆角做了连续曲率处理，避免仿真过程中出现应力奇异导致的计算失真，轮缘与轮毂的连接幅板做了等强度优化，在保证整体扭转刚度的前提下，尽可能削减非啮合区域的冗余材料，降低传动件自身的转动惯量，减少设备启停过程中的冲击载荷。从安装边界来看，模型预留的轮毂内孔与键槽尺寸按照标准平键连接规范设计，可直接匹配对应直径的传动轴，齿宽方向的尺寸公差按照IT7级精度做了预留，啮合侧隙的取值兼顾了传动效率与热胀冷缩的补偿空间，避免高速运转过程中出现卡滞、齿面胶合等失效问题。

　　在功能特性层面，模型完整还原了轮齿从齿根到齿顶的全啮合接触路径，可直接导入仿真环境模拟不同负载扭矩下的齿面接触应力、齿根弯曲应力分布，针对常见的轮齿折断、齿面点蚀、齿面磨损等失效形式，可通过调整齿廓修形量、材料热处理参数做针对性的结构优化，比如在齿顶位置做微量修缘，可有效降低啮合入啮、出啮瞬间的冲击载荷，减少传动过程中的振动与噪声。不同于常规仅做外观展示的齿轮模型，本次结构模型的所有几何特征均保留了可编辑的参数化属性，设计人员可根据实际传动比、中心距、负载要求快速调整模数、齿数、齿宽等核心参数，无需重新从零搭建齿廓曲线，大幅缩短传动系统的前期设计周期。在实际工程选型过程中，设计人员往往需要在有限的安装空间内平衡齿轮的承载能力与自身重量，该模型的幅板厚度、轮毂长度均可根据腔体的轴向安装边界做灵活调整，针对重载应用场景，还可在幅板位置增设加强筋结构，提升轮体的抗扭刚度，避免大扭矩传递过程中出现幅板形变导致的齿向偏载。另外，模型的齿面粗糙度、齿形公差等工艺属性也做了对应标注，可直接对接后续的机加工工艺环节，从滚齿、插齿到后续的剃齿、珩齿工序，均能基于该模型生成对应的加工路径，减少设计端到制造端的信息传递误差。

　　很多初次接触齿轮设计的人员容易忽略齿根过渡圆角对应力集中的影响，往往直接采用直角过渡做简化建模，导致仿真计算得到的齿根弯曲应力比实际值偏低，最终做出的零件在实际运行中容易出现断齿失效，本次模型特意将齿根圆角做了连续曲率的平滑处理，完全贴合实际滚齿加工后的齿根形态，保证仿真计算结果能真实反映零件的实际受力状态。在传动系统的装配环节，该模型的基准轴、基准面均按照装配定位要求做了规范设置，可直接与配对齿轮、传动轴、轴承等部件完成虚拟装配，提前验证中心距偏差、轴系平行度偏差对啮合接触斑点的影响，在设计阶段就规避装配干涉、啮合不良等问题，减少后续物理样机的调试成本。
