可3D打印垂直起降固定翼无人机结构

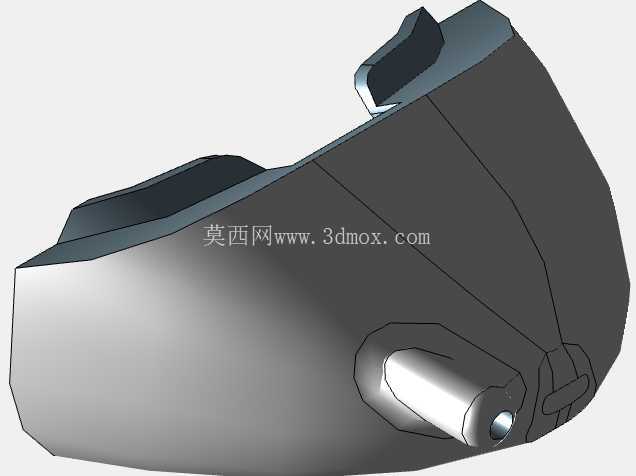

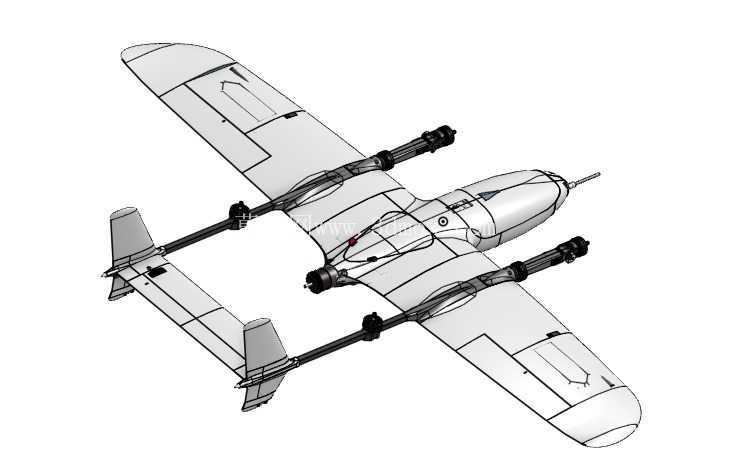

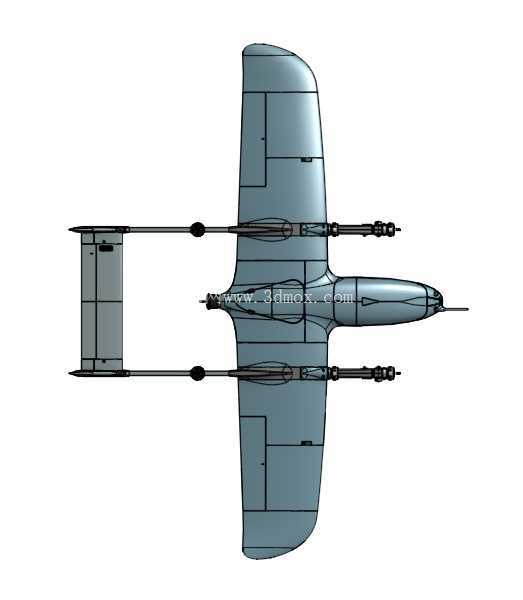

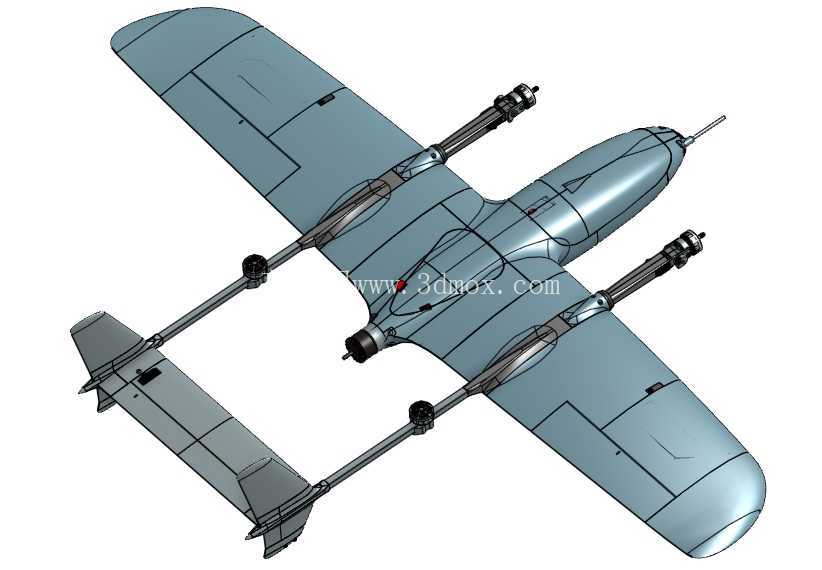

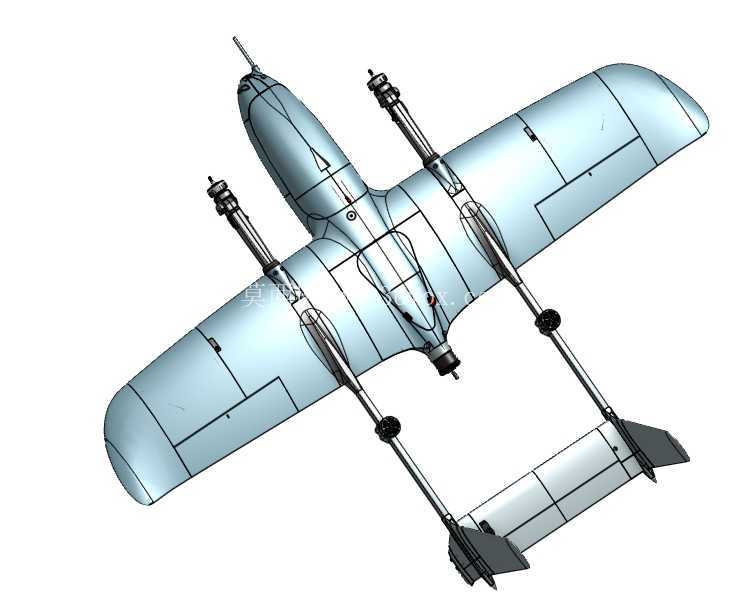

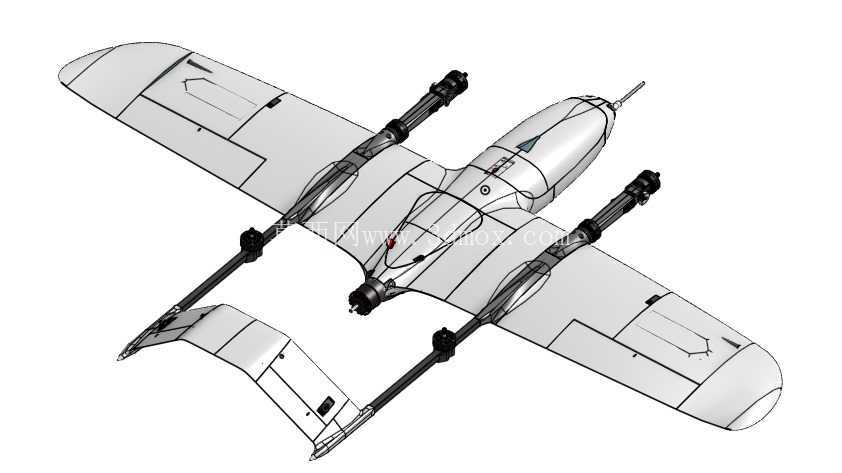

　　这套垂直起降固定翼飞行器的结构设计，核心瞄准小范围空域作业、低空快速巡检这类兼顾航时与垂直起降能力的场景，不需要专用跑道就能在楼顶、野外空地、舰船甲板这类狭小场地完成起降，同时保留固定翼飞行器的高升阻比优势，比纯多旋翼构型的作业续航时间提升三倍以上，适合电力线路巡检、边境小范围巡查、应急测绘补拍这类需要快速响应、长时留空的作业需求。从结构布局来看，采用常规上单翼加尾撑的构型，机身主体为流线型纺锤体，尽可能降低巡航阶段的空气阻力，机翼选用相对厚度12%的平凸翼型，在低速巡航状态下能保持较高的升阻比，失速速度控制在较低区间，保证垂直起降转平飞的过渡阶段有足够的气动裕度，不会因为速度过低出现失稳问题。

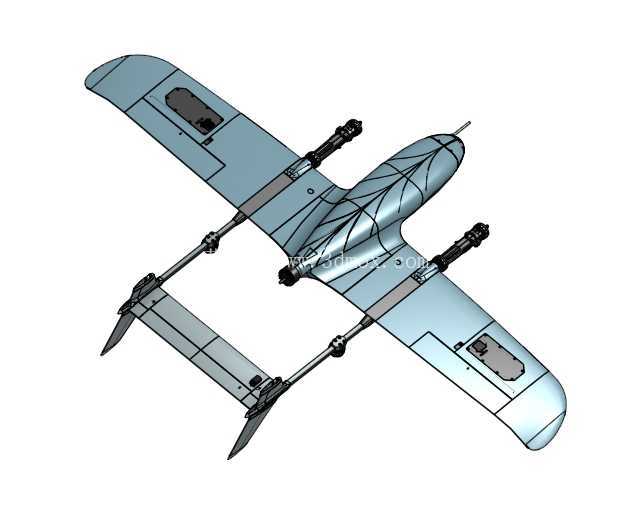

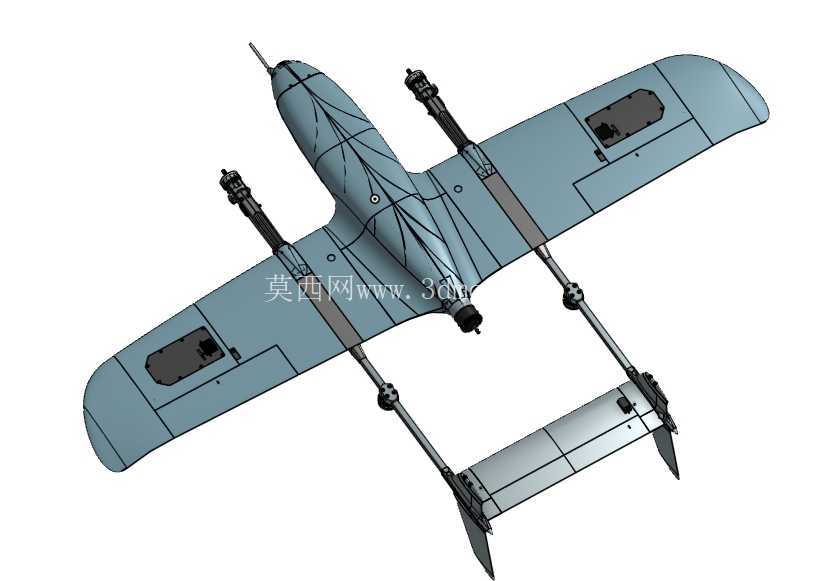

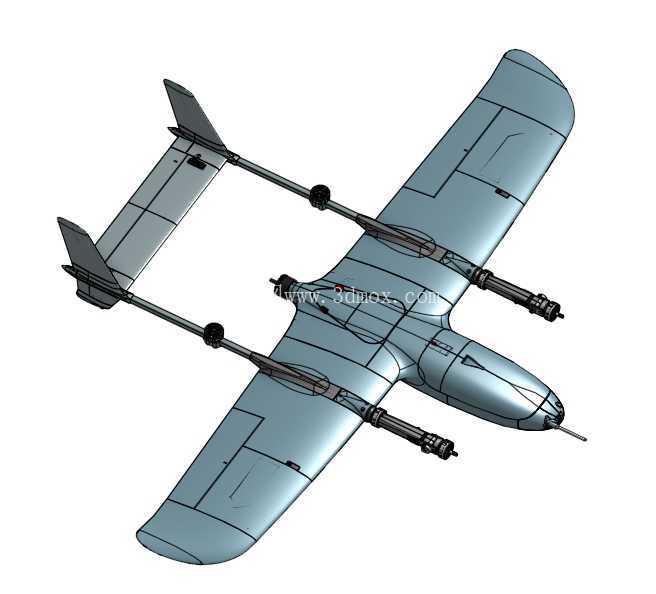

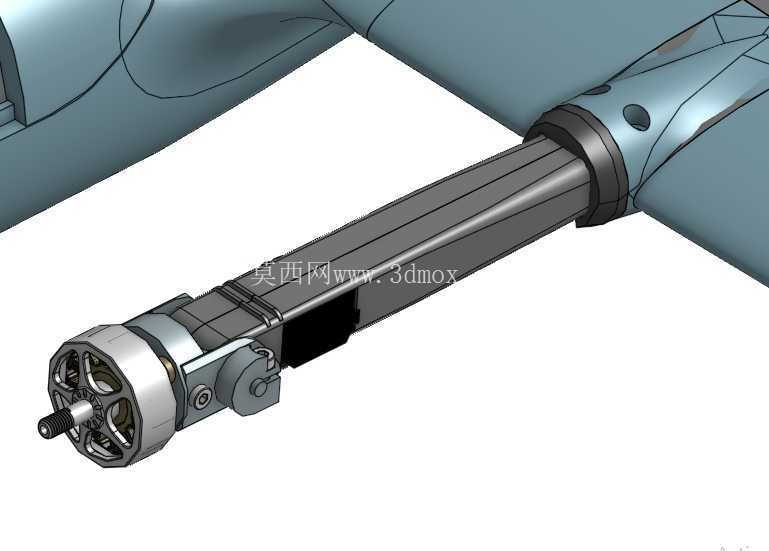

　　两个垂直起降动力单元通过独立的支撑臂固定在机翼中段位置，支撑臂采用碳纤维管与3D打印接头组合的结构，既保证足够的结构刚度，避免动力运转时的振动传导到机身引发飞控传感器共振，又能尽可能降低结构重量，支撑臂的安装位置经过重心配平计算，垂直起降阶段四个旋翼（双支撑臂上下各布置一个动力单元）的升力中心与整机重心完全重合，不需要额外的配平力矩就能保持垂直姿态的稳定，降低飞控的调试难度。尾翼部分通过两根平行的尾撑杆从机翼后缘延伸出去，采用常规平尾加垂尾的布局，平尾的安装角经过配平计算，巡航阶段能保持机身处于最佳迎角区间，不需要频繁打升降舵来维持飞行姿态，减少巡航阶段的舵机功耗。

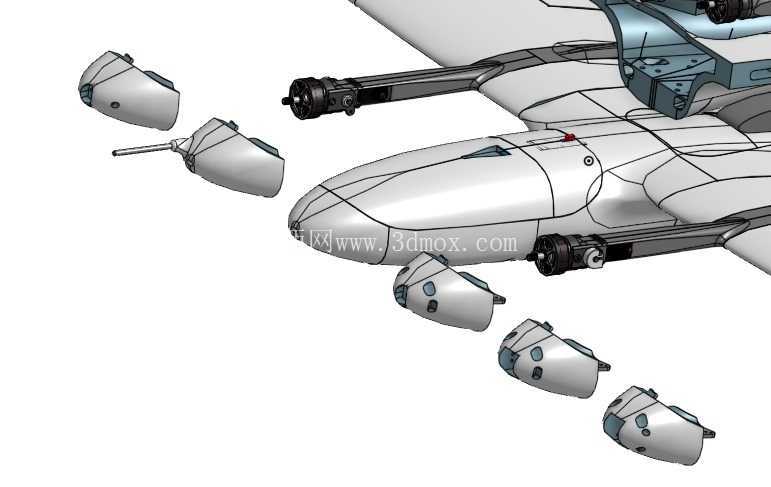

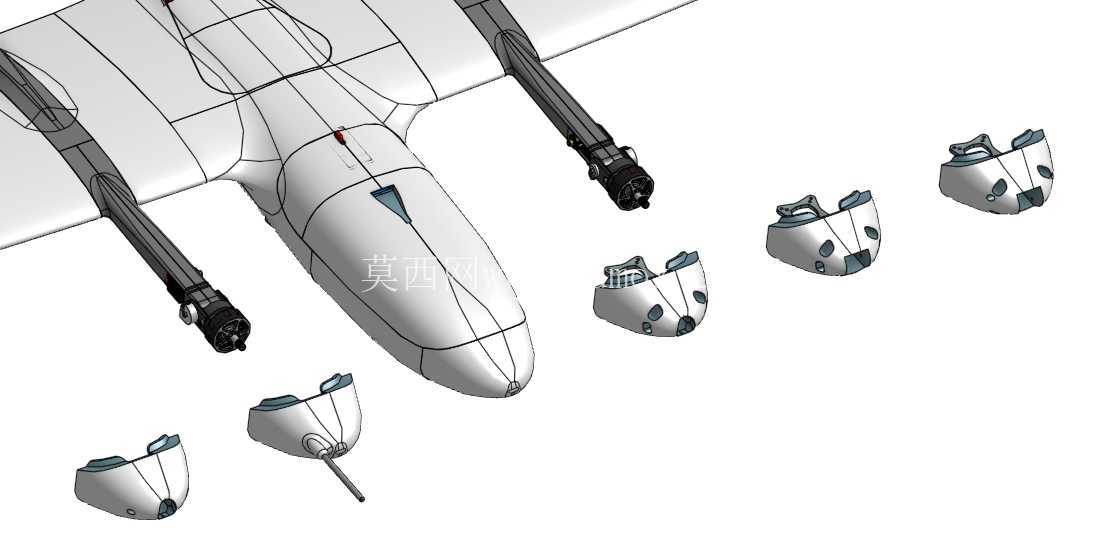

　　所有结构部件都拆分设计为适合FDM3D打印的尺寸，单个打印零件的最大尺寸不超过普通桌面级3D打印机的成型幅面，零件连接位置预留了标准的紧固件安装孔位，打印完成后只需要使用常规的M3螺丝就能完成整机装配，不需要定制特殊的连接配件，降低个人爱好者或者小批量试制的加工门槛。结构设计阶段充分考虑了设备安装的边界尺寸，机头位置预留了航电电池、飞控模块、图传设备的安装舱位，舱盖采用快拆结构，方便快速更换电池或者调整航电设备的安装位置；机翼内部预留了舵机安装槽与走线通道，舵机摇臂的活动范围经过干涉校验，偏转过程中不会与机翼结构、支撑臂结构发生碰撞；动力支撑臂上预留了电机安装座的调节余量，可以根据实际选用的电机尺寸、螺旋桨规格调整安装位置，避免螺旋桨旋转过程中打到机翼或者尾撑结构。

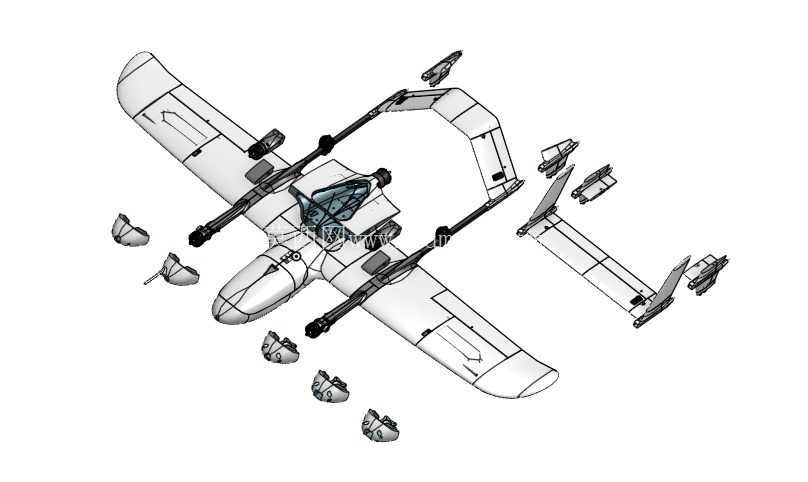

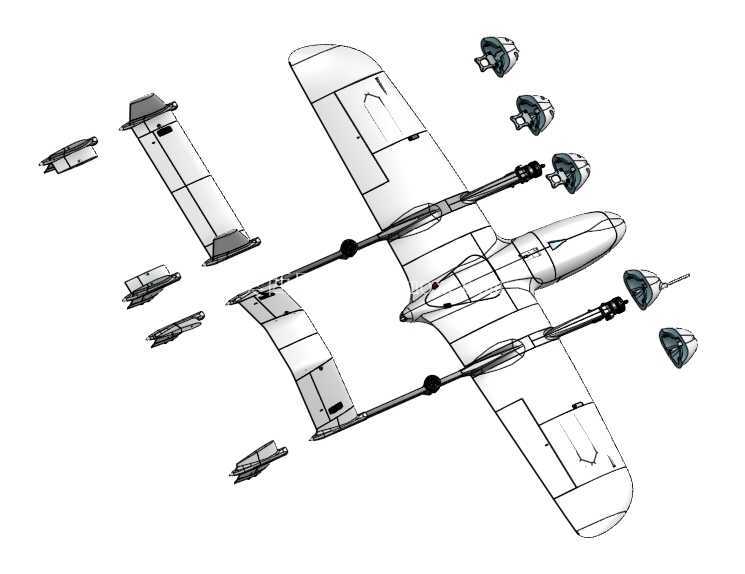

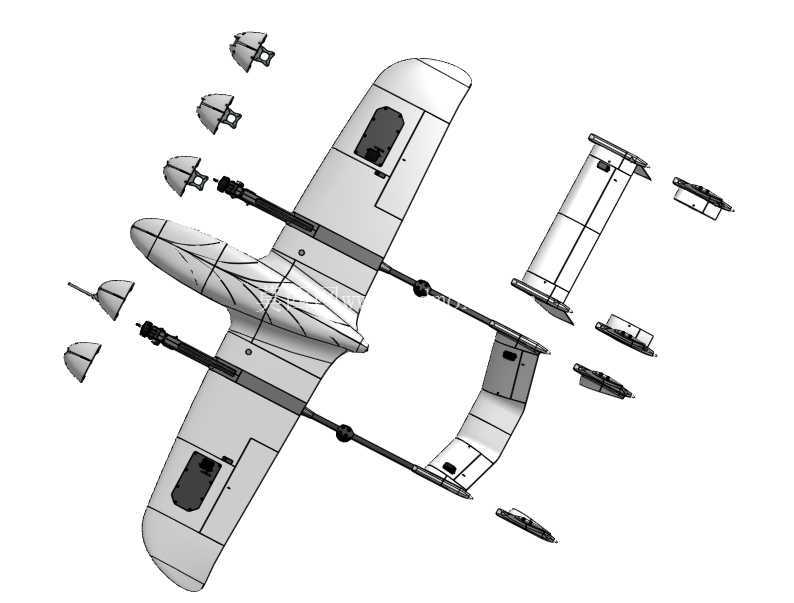

　　整机的重心设计在机翼弦长30%的位置，不管是满油（满电）状态还是设备配重调整，重心偏移范围都控制在允许的区间内，不需要额外增加配重块来调整重心，尽可能降低无效结构重量。起落部分没有采用常规的轮式起落架，而是利用机身底部与尾撑的结构强度，直接采用垂直降落的支撑方式，结构件的壁厚经过强度校核，降落时的冲击载荷可以通过结构变形均匀吸收，不会出现连接位置断裂的问题。在气动细节处理上，机身与机翼的连接位置做了整流过渡，减少翼根位置的干扰阻力，支撑臂与机翼、尾撑的连接位置都设计了小型整流罩，降低巡航阶段的寄生阻力，所有外露的紧固件头部都设计了沉头安装位，装配后不会突出结构表面，避免额外的阻力增量。针对3D打印零件的各向异性强度问题，所有受力较大的连接位置都设计了加强筋结构，打印时可以调整填充密度与纤维走向，保证连接位置的强度满足飞行过程中的载荷要求，尾撑杆与机翼、尾翼的连接位置设计了快拆结构，拆卸后可以将整机拆分为机身、机翼、尾翼三个大部件，方便携带运输，不需要每次使用都重新调试舵面与动力线路。
