固定翼测绘巡检无人机结构设计方案

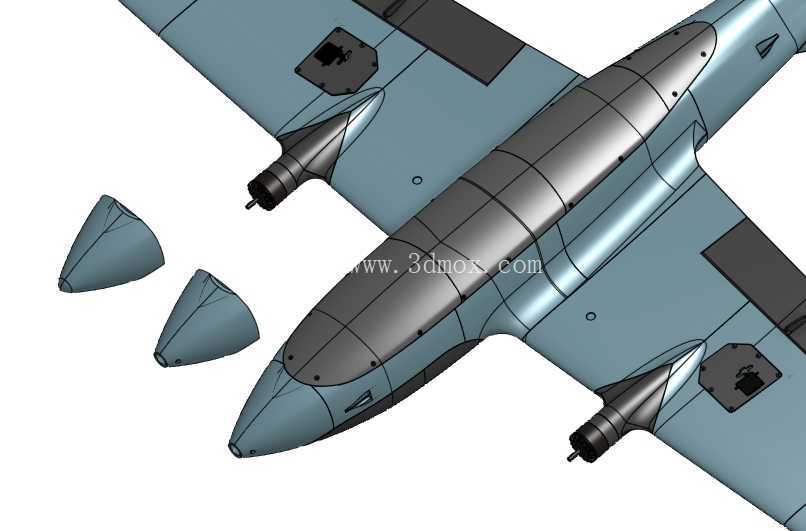

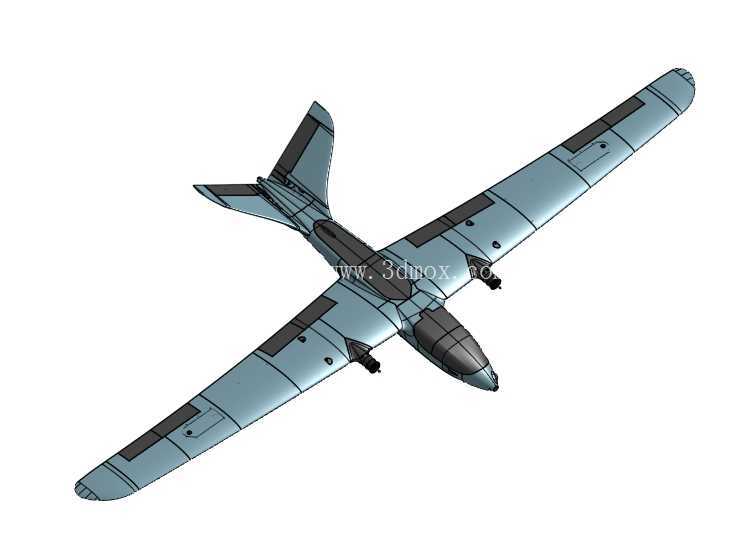

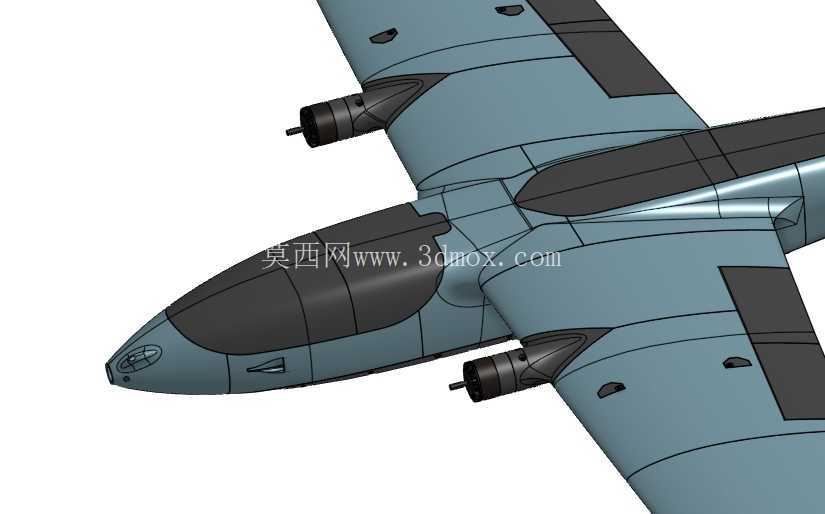

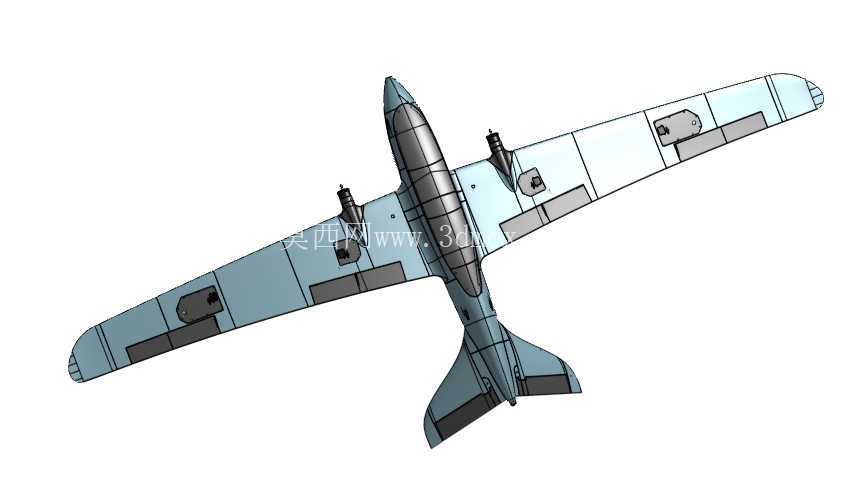

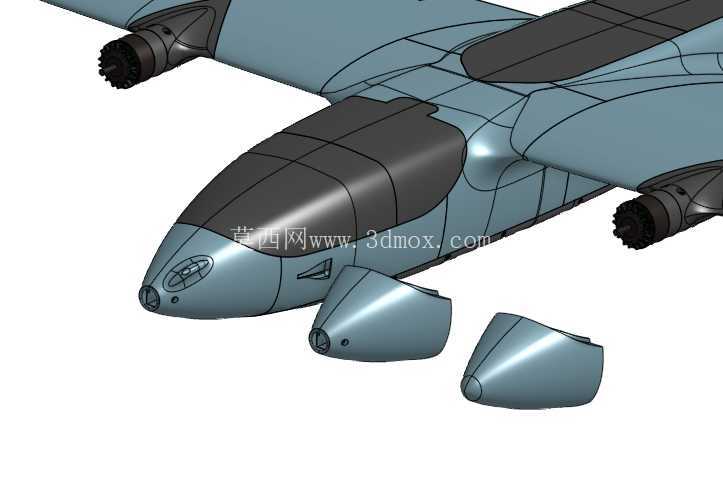

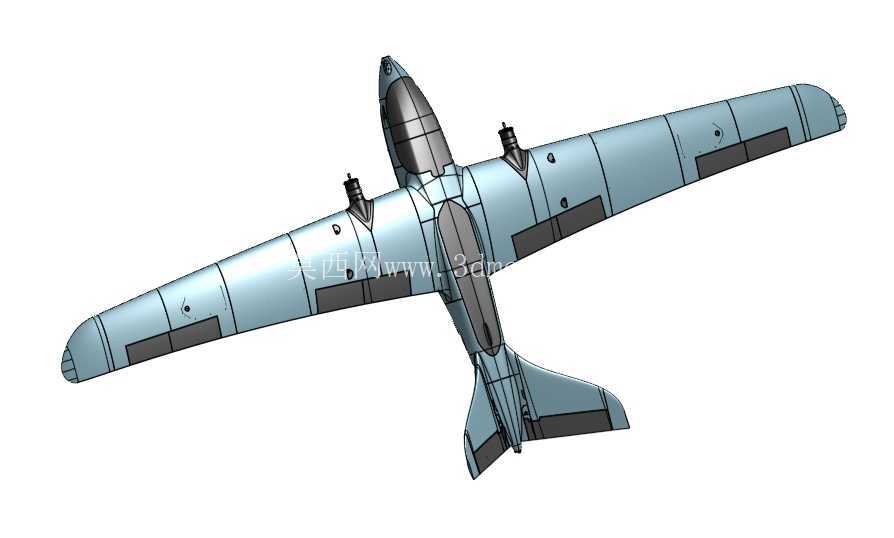

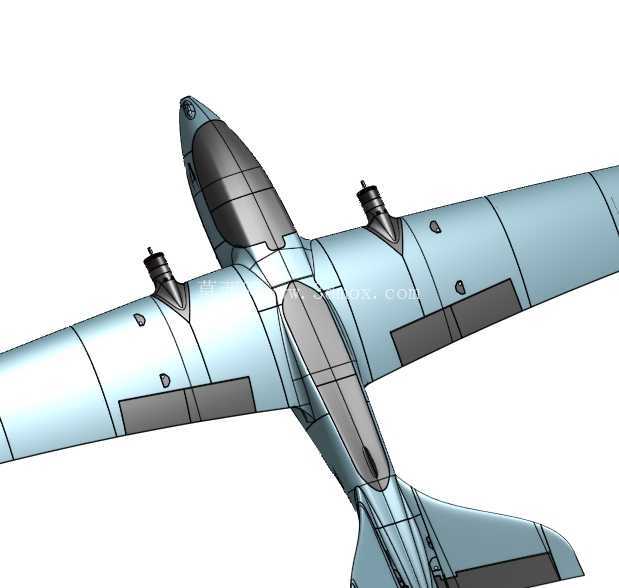

该固定翼无人机的结构设计围绕长航时测绘、大范围巡检作业需求展开，整体采用上单翼常规布局，机翼展弦比经过优化，在保证低速巡航升阻比的同时，兼顾了结构刚度与运输拆装的便利性。从实际作业场景来看，这类固定翼平台主要承担大面积地形测绘、电力线路通道巡检、林业资源普查、河道水文巡查等任务，相比多旋翼无人机，其作业效率可提升数倍，单架次作业覆盖范围可达数十平方公里，能够在低空空域以稳定巡航速度完成预设航线的传感器数据采集工作。

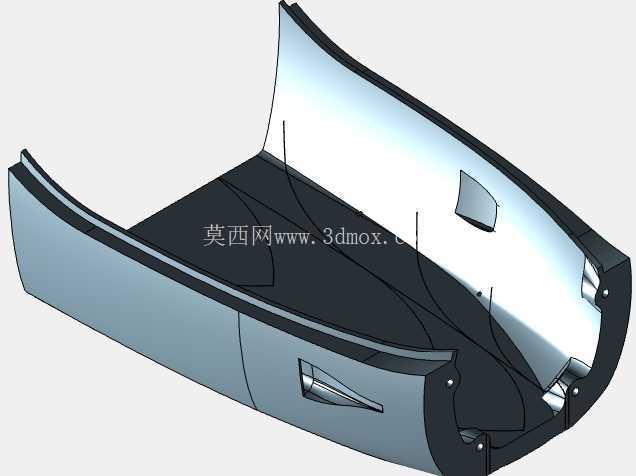

在功能特性设计上，机身中段设置了独立的任务载荷舱，可根据作业需求挂载正射影像相机、多光谱传感器、激光雷达等不同测绘设备，载荷舱的安装接口采用标准化快拆设计，能够在地面准备阶段快速完成不同载荷的切换，同时保证载荷安装后的同轴度误差控制在作业允许范围内，避免飞行过程中因振动导致的采集数据偏移。机翼部分采用分段式设计，外翼段可快速拆卸，拆解后整体尺寸能够适配常规作业车辆的后备箱运输，无需专用大型运输设备，适合野外作业团队的转场需求；机翼前缘设置了防磨结构，应对野外起降过程中可能出现的碎石、草叶刮擦，机翼内部预留了航电设备、燃油或动力电池的安装空间，重量分布经过配平计算，保证满油满电状态下整机重心处于设计允许的包线范围内，避免飞行过程中出现重心偏移导致的操控异常。

尾翼部分采用常规平尾加垂尾的布局，平尾与垂尾的舵面偏转角度经过气动仿真优化，能够在巡航速度下提供足够的操纵力矩，同时在低速起降阶段保证足够的舵效，降低短距起降过程中的操控难度。机身尾部的动力安装座采用减震结构设计，能够过滤动力系统运转过程中产生的高频振动，避免振动传递至机身前部的任务载荷舱，影响测绘数据的成像精度；起落架采用后置尾轮加前置主轮的布局，主起落架的结构强度经过落震仿真验证，能够适应野外非铺装跑道的起降冲击，同时起落架的阻力经过优化，尽可能降低巡航过程中的附加阻力，提升航时表现。

从安装边界与尺寸设计来看，整机翼展控制在单人可搬运的尺寸范围内，机身长度与翼展的比例经过气动优化，既保证了航向稳定性，又避免了机身过长导致的地面转运不便。机身内部的航电设备安装槽位采用模块化设计，飞控系统、数传电台、电源模块、定位模块均有独立的安装隔舱，隔舱之间设置了走线槽，所有线缆的走向均经过规划，避免飞行过程中线缆晃动干扰传感器工作，同时方便地面维护时的设备检修与更换。机翼与机身的连接采用快锁机构，无需额外工具即可完成机翼的拆装，连接结构的定位销经过公差匹配，保证每次装机后机翼的安装角误差在设计允许范围内，避免因安装误差导致的飞行阻力增加或气动特性变化。

在结构强度设计上，整机主体结构采用轻量化复合材料为主、局部金属加强的方案，机翼主梁采用层压复合材料结构，能够承受巡航及机动飞行过程中的气动载荷，机身的载荷舱、起落架安装座等受力集中部位采用金属嵌件加强，避免长期使用过程中出现结构疲劳损坏。所有气动外形的曲面均经过连续曲率校验，保证机翼、机身、尾翼之间的过渡区域曲面顺滑，减少局部气流分离带来的阻力增量，同时降低飞行过程中的结构振动。针对测绘作业的特殊需求，机身下部的载荷舱窗口采用光学透明材料，窗口的平面度经过严格控制，避免光学畸变影响测绘相机的成像精度，窗口周边设置了密封结构，防止野外作业过程中雨水、灰尘进入舱内损坏设备。
