复合翼垂直起降固定翼无人机结构设计

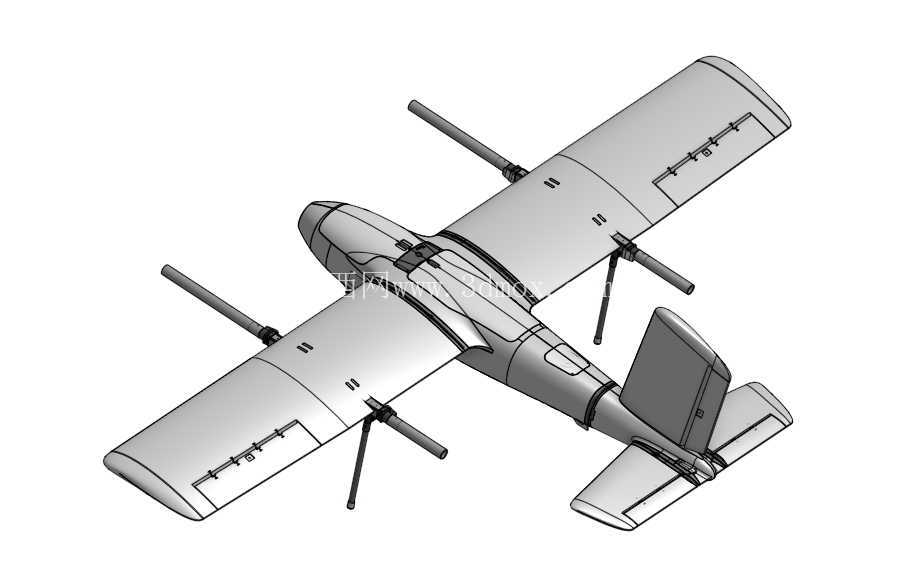

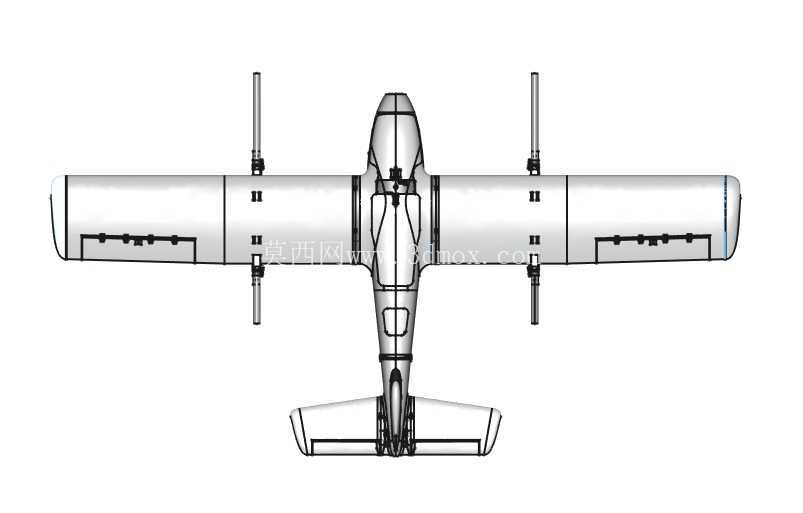

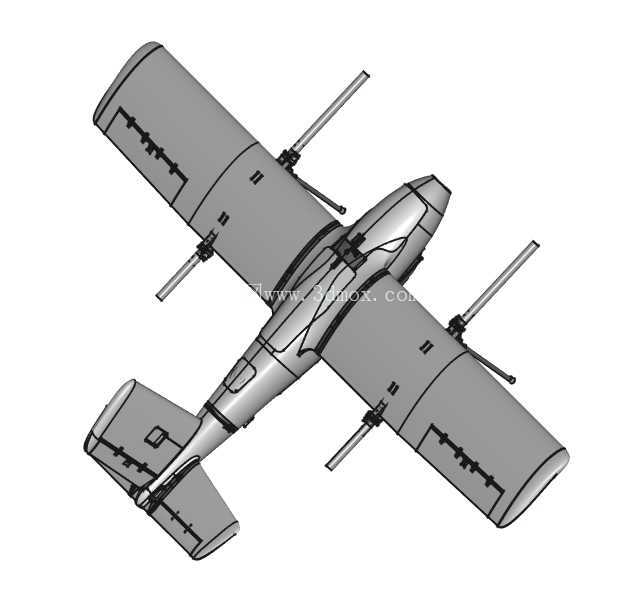

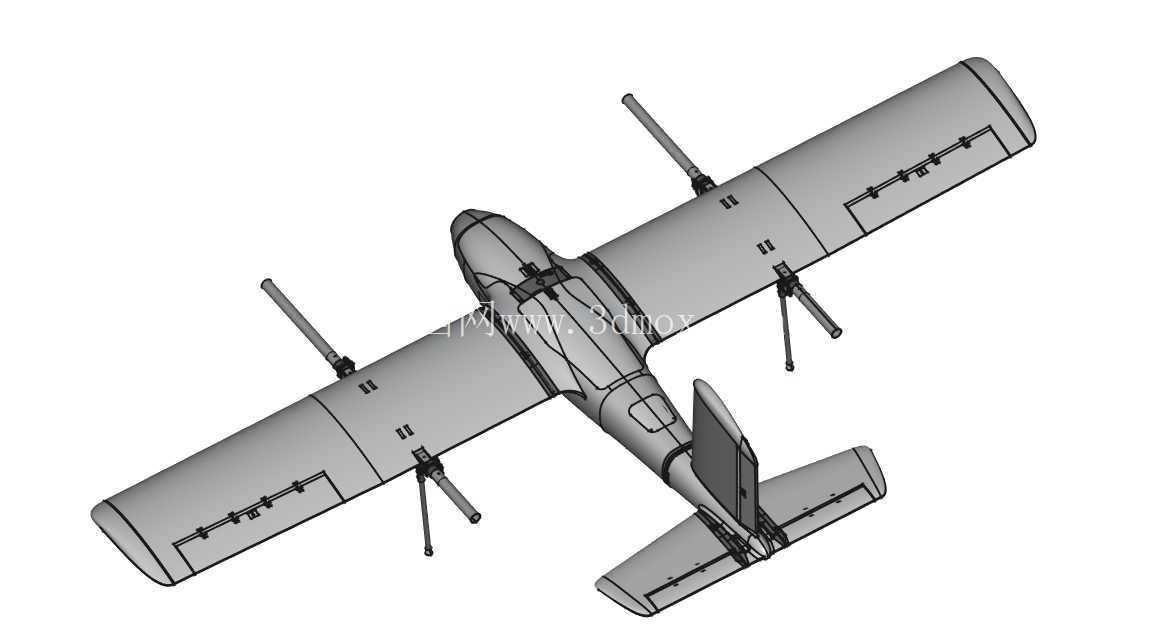

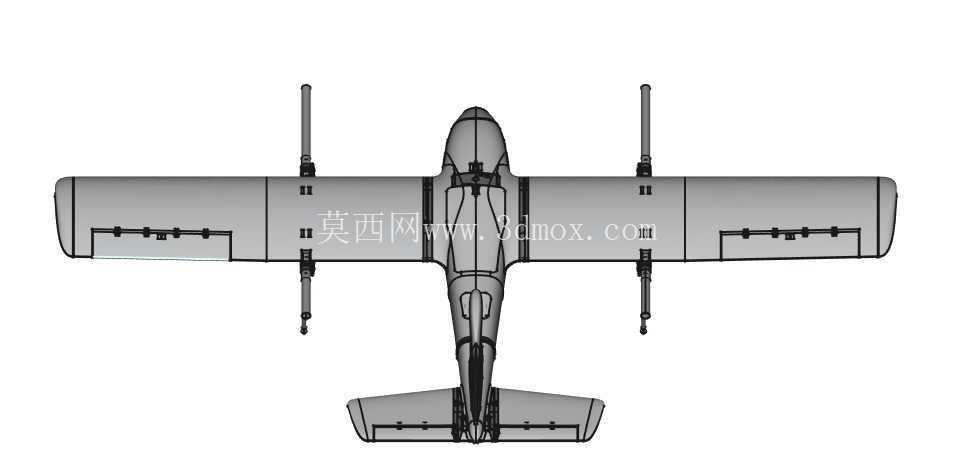

这款复合翼垂直起降飞行器的结构设计，核心是平衡固定翼长航时巡航效率与多旋翼垂直起降的场地适应性，解决传统固定翼无人机对起降跑道的依赖问题，同时规避纯多旋翼飞行器航时短、作业半径有限的短板。从结构布局来看，整机采用上单翼常规布局，机翼选用高升阻比的平凸翼型，翼展与机身长度的比例经过多轮迭代优化，巡航阶段升阻比可维持在较高区间，配合尾翼的常规安定面设计，能够在巡航状态下保持良好的纵向与航向稳定性，降低飞控系统的姿态修正负荷。

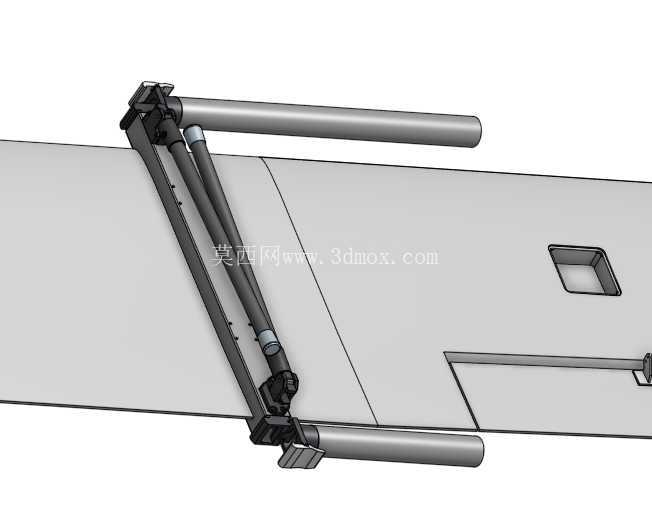

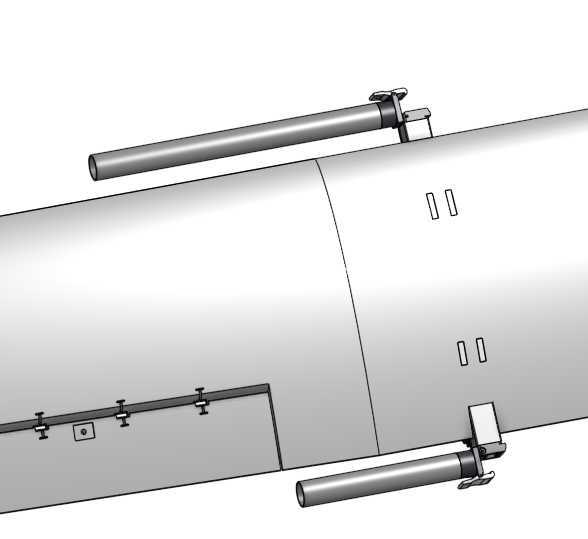

垂直起降动力单元采用翼下分布式布置，四组升力电机分别安装在机翼前后缘的延伸支架上，支架与机翼主梁直接连接，将起降阶段的升力载荷直接传递至机身主承力结构，避免机翼蒙皮承受局部集中载荷。支架的长度经过精确计算，既保证螺旋桨旋转平面与机翼、机身保持足够安全间隙，防止起降阶段气流扰动引发的机身震颤，也尽可能缩短力臂长度，降低结构重量冗余。升力支架与机翼的连接位置做了局部加强设计，内置金属嵌件分散连接点的应力，避免频繁起降的交变载荷引发结构疲劳。

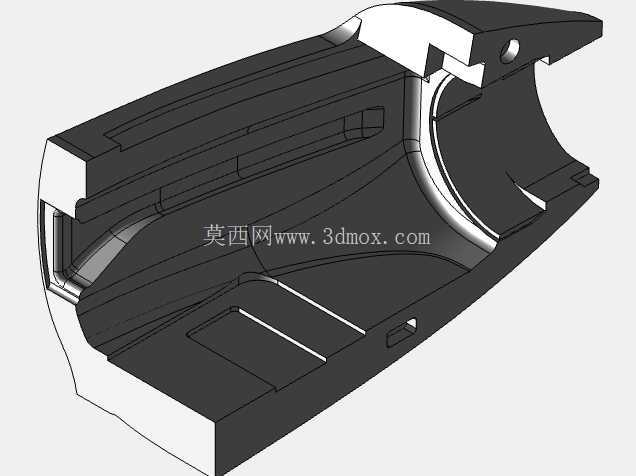

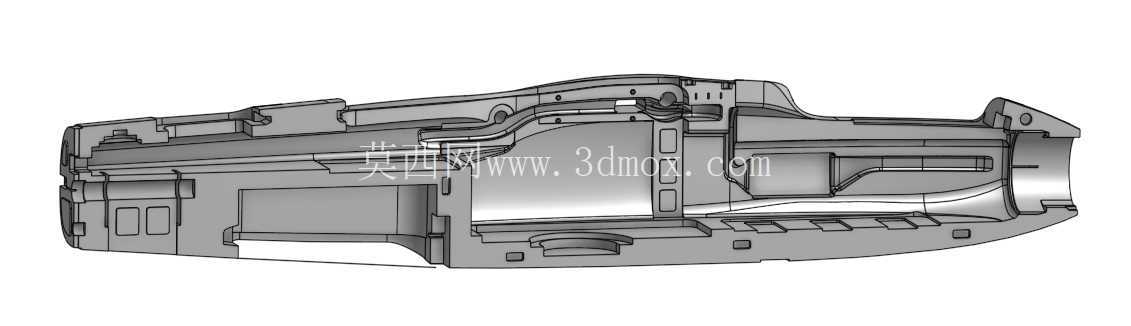

机身主体采用流线型截面设计，机头段预留航电设备、任务载荷的安装空间，机身中部为动力舱与电池舱的布置区域，重心位置严格控制在机翼气动中心的合理区间内，保证垂直起降阶段与巡航阶段的重心偏移量在飞控可调节范围内，无需额外增加配重调整重心。尾翼采用单垂尾加平尾的常规布局，垂尾高度与平尾展长经过配平计算，巡航阶段能够提供足够的航向安定性，垂直起降阶段也不会对升力螺旋桨的下洗气流造成过多遮挡，降低动力损耗。

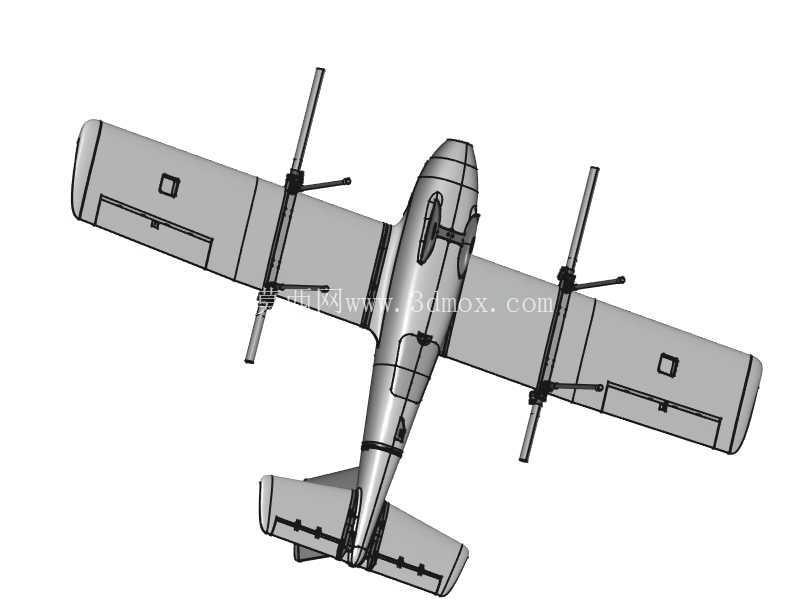

起落架采用滑橇式设计，三组支撑点分别布置在机身腹部与机翼下方的升力支架位置，起降时的冲击载荷可通过滑橇梁直接传递至主承力结构，滑橇的接触长度经过优化，在不平整的野外场地起降时能够保持机身姿态稳定，避免侧翻风险，同时滑橇结构相比轮式起落架重量更轻，飞行阶段的气动阻力更小，不会额外增加巡航阶段的动力消耗。

从实际应用场景出发，这款结构可适配多种作业需求：航测作业时机腹位置可挂载正射相机或激光雷达设备，长航时特性能够支持大面积带状地形测绘、国土巡查作业；农林作业时可替换为喷洒播撒设备，垂直起降特性能够适应丘陵、山地等无平整跑道的作业区域；应急场景下可搭载通信中继或侦察设备，在灾害现场快速升空完成信号覆盖与灾情勘察。

设计过程中对各部件的安装边界做了明确约束：机翼与机身的连接采用快拆结构，拆装机翼后无需重新调整整机重心，便于外场作业时的运输与快速转场；升力电机的安装座预留标准孔位，可适配不同规格的无刷电机与螺旋桨组合，根据作业场景的载荷需求灵活调整动力配置；机身内部的设备舱采用模块化隔层设计，航电电池、任务载荷、飞控系统的安装位置预留足够的走线空间与散热通道，各模块之间设置减震结构，避免动力系统的振动传递至任务载荷，影响成像或数据采集精度。

气动设计层面，机翼前缘做了轻微的洗扭设计，延缓大迎角状态下的翼尖失速，提升低速巡航阶段的操纵安全性；机身与机翼的连接位置做了整流过渡，降低翼根处的干扰阻力；升力支架的截面采用流线型设计，减少巡航阶段的寄生阻力，进一步提升整机的续航效率。所有结构件的选材匹配受力特性：机翼主梁、起落架滑橇等主承力部件选用高强度复合材料，蒙皮采用轻质泡沫夹芯结构，在保证结构强度的前提下尽可能降低整机空重，提升有效载荷占比。
