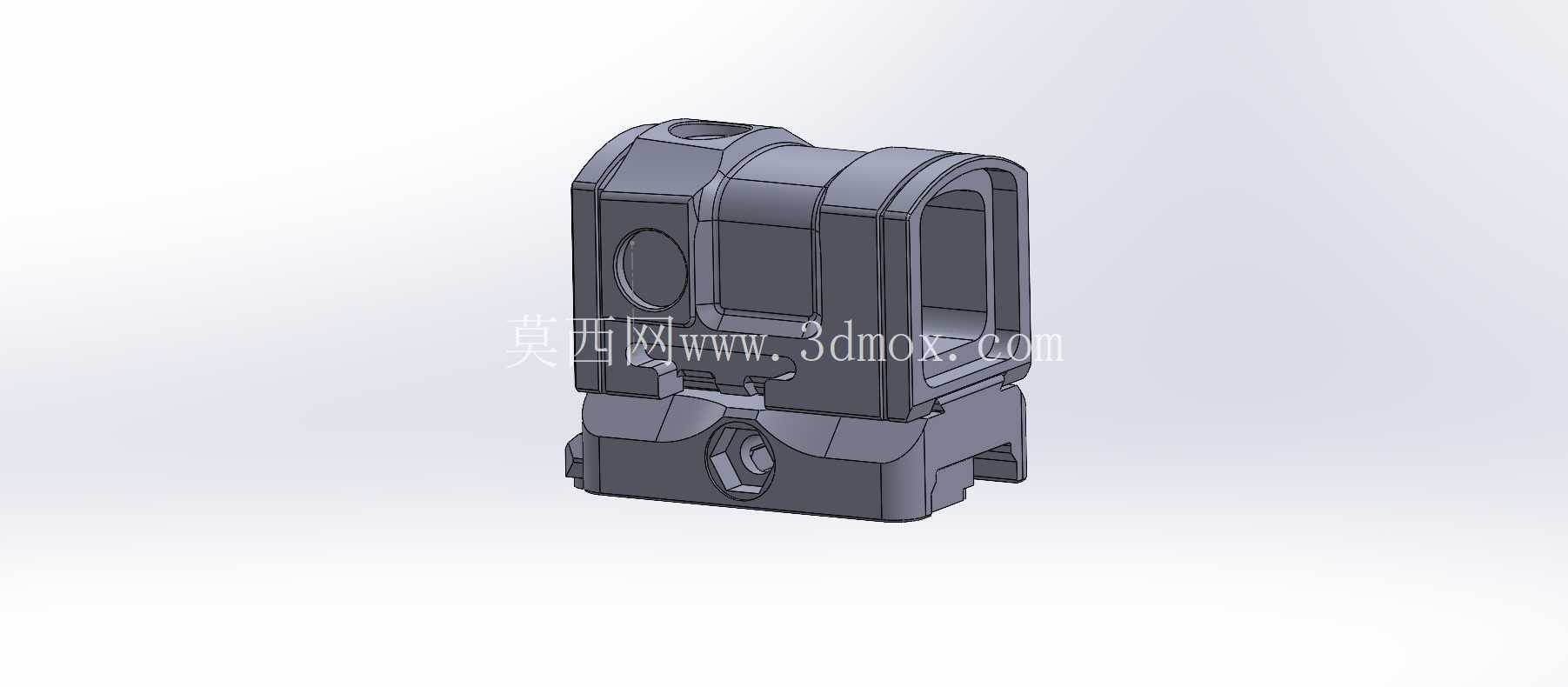

Aimpoint ACRO战术瞄准镜安装基座结构

在轻武器战术附件配套领域，瞄准镜安装基座是衔接光学瞄准设备与枪械本体的核心承载结构，其设计合理性直接决定瞄准设备的安装稳定性、归零保持能力以及极端使用场景下的可靠性，Aimpoint ACRO瞄准镜座正是针对紧凑型内红点瞄准具开发的专用安装载体。从实际应用场景来看，这类瞄准镜座主要适配皮卡汀尼导轨接口的轻武器平台，覆盖警用执勤、竞技射击、户外战术拓展等多个使用场景，需要承受枪械连续射击产生的高频往复冲击，同时要保证瞄准具光轴与枪械弹道的匹配精度，避免因安装间隙、结构形变导致的瞄准点偏移问题。

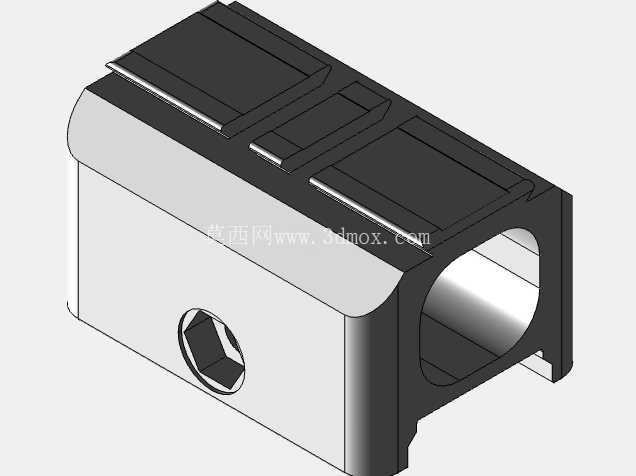

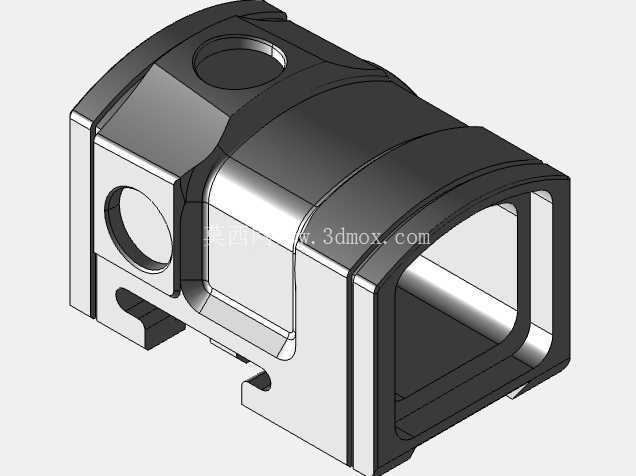

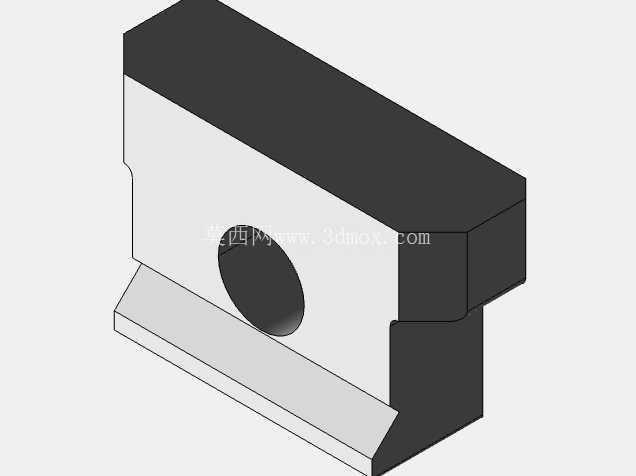

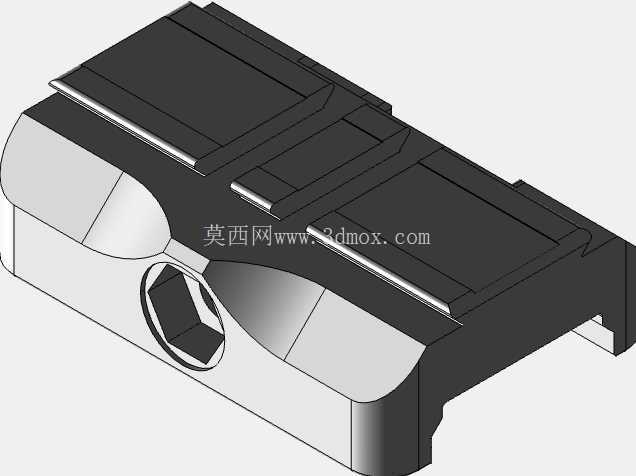

从功能特性层面分析，该瞄准镜座采用上下分体式的夹持锁紧结构，下部为导轨适配段，设置有与标准皮卡汀尼导轨槽匹配的定位凸棱，配合侧面的锁紧螺钉结构，能够实现与导轨的无间隙配合，锁紧后可承受数千G的射击冲击载荷而不发生位移。上部为瞄准镜容纳仓，采用围合式的腔体结构，刚好匹配Aimpoint ACRO系列瞄准镜的外形轮廓，腔体内部设置有定位止口，能够限制瞄准镜装入后的前后、左右自由度，配合顶部的压紧结构实现瞄准镜的牢固固定，避免射击过程中瞄准镜出现窜动。结构侧面预留有调节工具操作空间，不需要拆卸瞄准镜座即可完成瞄准镜的归零调节操作，大幅提升实战使用中的维护便捷性。

在设计思路上，该结构优先保障刚性与轻量化的平衡，整体采用等强度设计思路，在受力集中的锁紧部位、导轨夹持部位做了局部加厚处理，而在非受力的腔体侧壁区域做了合理的壁厚减薄，在保证整体结构刚性满足冲击载荷要求的前提下，尽可能降低整体重量，避免过多增加枪械前端的配重，影响据枪平衡性。结构的所有棱角位置均做了圆角过渡处理，一方面避免尖锐棱角在操作过程中划伤使用者，另一方面也能够减少应力集中，提升结构的抗疲劳寿命，在连续冲击载荷下不会出现应力开裂问题。锁紧螺钉的安装位置做了沉孔设计，螺钉头部完全沉入结构内部，不会突出于安装座表面，避免勾挂携行装具，同时也能对螺钉头部形成防护，避免野外使用过程中泥沙、磕碰导致的螺钉头部损坏。

从外形尺寸与安装边界来看，该瞄准镜座的整体高度经过精准计算，装入对应瞄准镜后，光轴高度能够匹配机械瞄具的基准线高度，实现机械瞄具与红点瞄准镜的同轴备用，在瞄准镜意外失效的情况下可以直接通过机械瞄具完成瞄准，不需要调整据枪姿态。安装座的前后长度控制在紧凑区间，不会过多占用导轨的安装空间，预留出足够的位置供其他战术附件安装，比如战术灯、激光指示器等配件的布局不会受到干涉。下部导轨夹持段的宽度完全匹配标准皮卡汀尼导轨的尺寸公差，定位凸棱的尺寸按照军标公差范围设计，既能够适配不同厂商生产的标准导轨，又不会出现间隙过大导致的安装晃动问题。锁紧螺钉的行程经过合理设计，不需要完全拧下螺钉即可完成瞄准镜座在导轨上的拆装，操作过程中不会出现螺钉脱落丢失的问题，适配野外无工具快速拆装的使用需求。

从结构细节来看，瞄准镜容纳仓的前端设置有避让开口，不会遮挡瞄准镜的出瞳光路，保证全视野范围的通光效果，即使在强光、弱光交替的使用环境下，也不会因为结构遮挡产生虚影、杂光影响瞄准效率。底部的导轨贴合面采用平面度严格控制的加工基准，安装后与导轨表面完全贴合，不会出现点接触导致的压强集中问题，长期使用也不会压伤导轨表面。整个结构的壁厚均匀性控制在合理范围，适合采用金属注塑或者精密铣削加工成型，加工过程中不容易出现变形问题，成品的尺寸一致性能够得到有效保障，批量生产时的互换性表现优异，不需要额外的修配即可完成装配。
