MaruiMWS/ZET气枪GBBR机匣结构

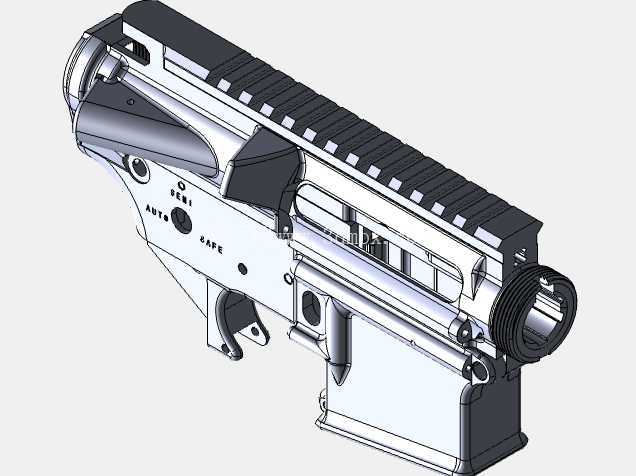

　　该结构围绕Marui MWS/ZET体系GBBR气枪的核心承载机匣展开，建模时优先还原上下机匣的装配逻辑，而非单独孤立绘制外壳。上机匣顶部连续布置皮卡汀尼导轨，导轨齿距、槽宽与端面倒角均按实装附件的安装边界处理，可兼容瞄准镜、红点、增倍镜等上部附件的锁紧座，导轨下方保留枪管节套、枪机往复运动的内腔通道，前端螺纹段用于对接护木或枪管固定环，螺纹直径、退刀槽长度与周向定位缺口均做了明确表达，避免后续装配时出现护木旋入后干涉枪机运动的问题。

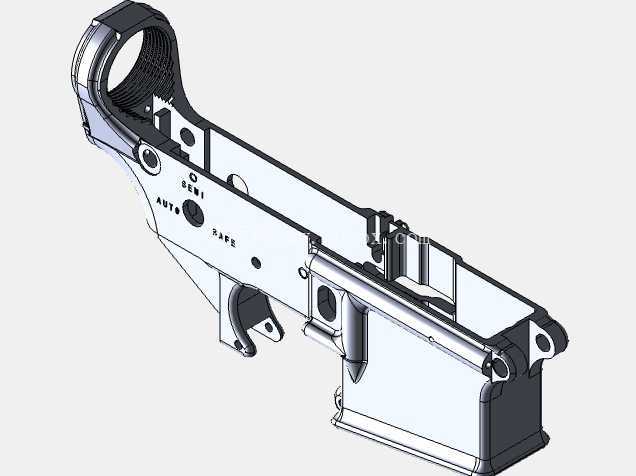

　　下机匣作为控制与供弹的承载主体，外形曲面与握持区域的过渡、快慢机档位标识、弹匣井的喇叭口导入角都完整呈现。快慢机孔、扳机轴孔、击锤组安装槽的位置关系按照GBBR气枪的发射组件布局确定，弹匣井内部尺寸匹配MWS规格弹匣的插入轨迹，入口处的扩口结构能够在快速换匣时补偿弹匣对位偏差，减少卡滞风险。机匣侧面的抛壳窗、辅助推杆结构、前后连接销孔均按上下机匣铰接与锁紧的需求建模，连接销的同轴度在装配阶段直接影响上下匣合拢后的缝隙均匀性，因此销孔外径、孔位间距及周边加强筋厚度都在模型中留有可检查的几何参照。

　　从实际使用场景看，这类机匣主要服务于气枪结构测绘、改装件开发、装配干涉检查以及教学演示。结构设计人员在开发护木、扳机组件、快慢机、弹匣释放、拉机柄或外观改装件时，需要以机匣外部曲面和内部安装空间作为基准；若没有完整的三维数模，仅凭二维照片很难判断附件根部与机匣加强筋、销钉凸台之间的间隙。模型将机匣外部的防滑纹、固定螺钉孔、管线避让槽以及内部枪机运行通道同时表达，能够在方案阶段完成运动包络检查，确认枪机后坐、复进、弹匣进给和扳机组件转动时不会与壳体发生干涉。

　　设计思路上，机匣并非简单箱体，而是兼顾外观还原、零件承载和装配维护的复合构件。上机匣需要承受导轨附件载荷与枪机往复导向，壁厚在导轨根部、节套周围和前后销孔处适当加强；下机匣则在弹匣井、扳机机构腔和握把连接区形成局部加强，避免薄壁区域在拆装销钉或频繁插拔弹匣时产生变形。外观面的折线、圆角和标识凹槽与内部腔体分开建模，既保证渲染展示时的轮廓清晰，也便于后续拆分为加工件或3D打印件时检查最小壁厚。

　　安装边界方面，上部附件的齿槽定位面、前端螺纹连接区、下部弹匣插入空间、后方缓冲管对接区域以及握把安装位置均构成关键接口。模型中各接口之间的相对位置可直接用于校核改装件尺寸，尤其是缓冲管螺纹轴线与枪机运动轴线的同轴关系、弹匣井中心线与供弹口的对位关系、扳机孔与击锤组腔的高度关系，都会影响整套气枪动作的可靠性。对于三维建模从业者而言，该数模可作为复杂薄壁机匣类零件的结构参考，重点学习外观曲面、安装孔位、运动腔体和加强结构在同一零件上的协同表达方式。
