轻量化手持发射装置结构优化设计方案

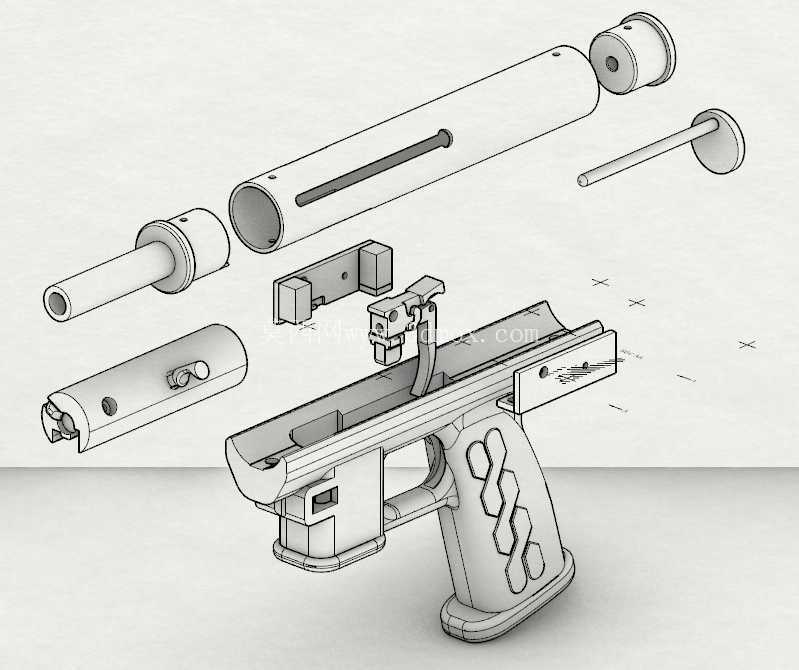

这款手持发射装置的结构设计，核心围绕小型手持设备的轻量化落地需求展开，整体框架采用PLA材质适配3D打印工艺，从现有成熟结构的适配性改进入手，没有盲目追求全新结构的颠覆性设计，而是优先保障结构可靠性与使用手感的平衡。从装配爆炸视图能清晰看到，整套结构拆分为枪管主体、前后端盖、击发组件、握把主体、推弹杆几个独立模块，每个模块的连接边界都做了适配打印工艺的公差预留，避免FDM打印过程中出现层间应力集中导致的装配卡滞问题。

实际应用场景中，这类小型手持装置多用于休闲竞技、教具演示以及结构原理验证场景，握把部分的防滑纹理没有采用常规的滚花设计，而是做了连续的菱形镂空凸起，既减少了打印耗材的用量，又能在手持时形成多点位的摩擦力支撑，哪怕手心出汗也不会出现滑脱问题。握把与枪身主体的连接采用嵌入式卡扣加定位销的组合固定方式，不需要额外的金属紧固件，打印完成后可以直接徒手完成装配，降低了后期组装的工艺门槛。

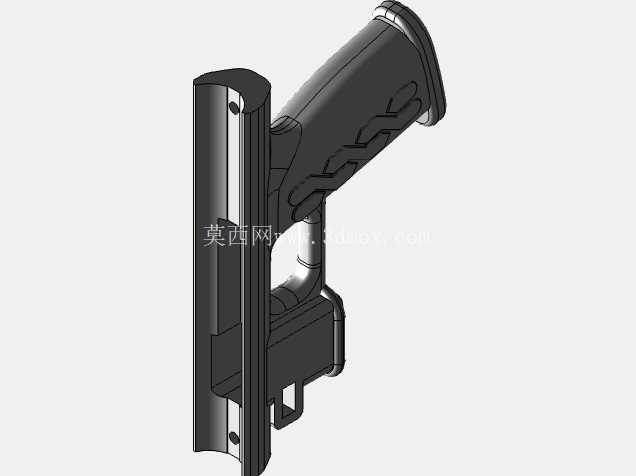

枪管部分的长槽结构是整个设计的核心功能点，这个开槽既可以作为推弹组件的运动导轨，又能直观观察内部构件的运动状态，在作为教学演示用具时，可以清晰展示击发过程中各零件的联动逻辑，不需要额外拆解结构就能完成原理讲解。枪管的前后端盖都做了阶梯轴式的定位结构，与管身的配合公差控制在0.2mm，既保证装配后不会出现径向晃动，又不会因为公差过紧导致装配时需要外力敲击损坏打印件。

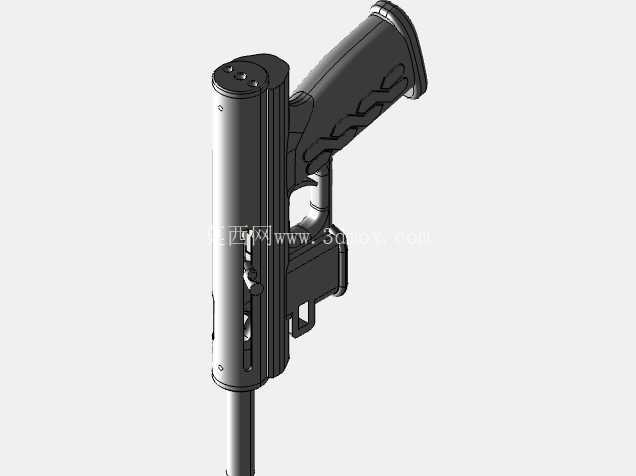

推弹杆的结构做了一体化设计，杆身与尾部的按压端采用圆弧过渡，避免应力集中导致的杆身断裂，杆身直径与枪管内部导向孔的配合间隙控制在0.15mm，往复运动过程中不会出现卡滞，同时也不会因为间隙过大出现晃动偏移。击发组件的固定座采用嵌入式安装在枪身顶部的卡槽内，卡槽两侧做了限位凸起，组件装入后可以自动锁定位置，不需要额外粘接固定，后期如果需要调整击发力度，可以直接拆下组件更换弹性件，维护便捷性更高。

从安装边界来看，整套装置的整体尺寸控制在成年人单手握持的舒适范围内，握把的握持角度做了15度的倾斜设计，符合人手自然握持的姿态角度，长时间握持也不会出现手腕酸痛的问题。所有外露的棱边都做了R1.5的圆角处理，避免打印后出现的锐边划伤使用者，也能减少打印过程中支撑材料的用量，打印完成后只需要简单去除少量支撑就能直接使用。

结构设计过程中，重点参考了多款现有成熟手持发射装置的核心联动逻辑，没有重新设计复杂的传动结构，而是针对PLA打印的材料特性做了壁厚优化，所有受力部位的壁厚都控制在2.5mm以上，非受力部位的壁厚控制在1.2mm，在保证整体结构强度的前提下，尽可能降低整体重量，整套结构打印完成后的总重量控制在150g以内，单手握持没有负重感。各运动部件之间都预留了足够的磨损余量，哪怕经过上千次的往复击发操作，也不会因为材料磨损导致配合间隙过大出现功能失效。

枪身底部的轮廓做了贴合手掌弧度的曲面设计，握持时掌心可以完全贴合枪身底部，受力分布更均匀，不会出现局部压强过大导致的握持不适。所有零件的拆分都遵循打印方向最优化原则，每个零件单独打印时都不需要添加过多支撑，最大程度减少后期打磨处理的工作量，哪怕是入门级的桌面3D打印机也能顺利完成所有零件的打印制作，不需要工业级打印设备就能完成整套装置的制作落地。
